主变压器结构、各部件作用

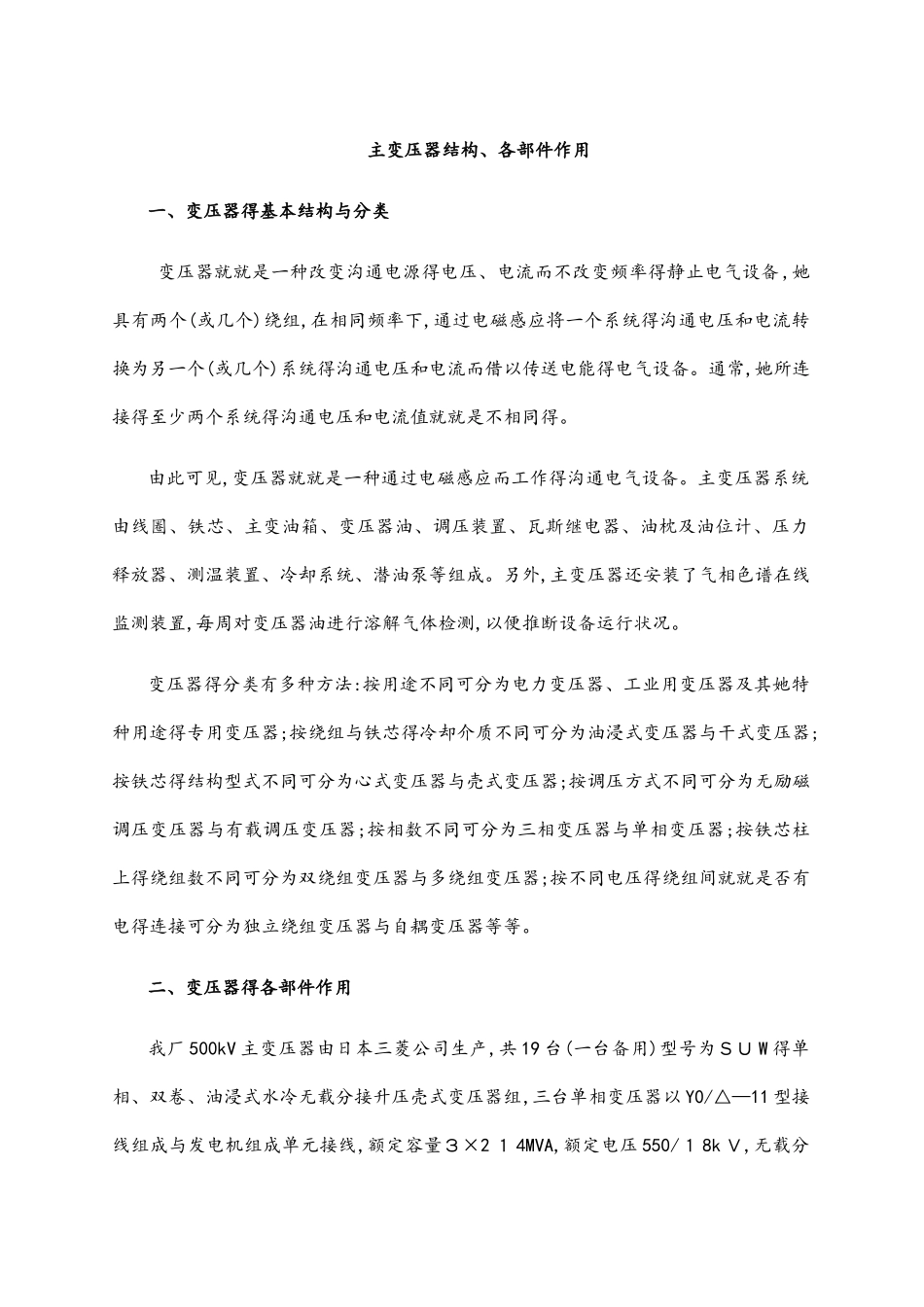

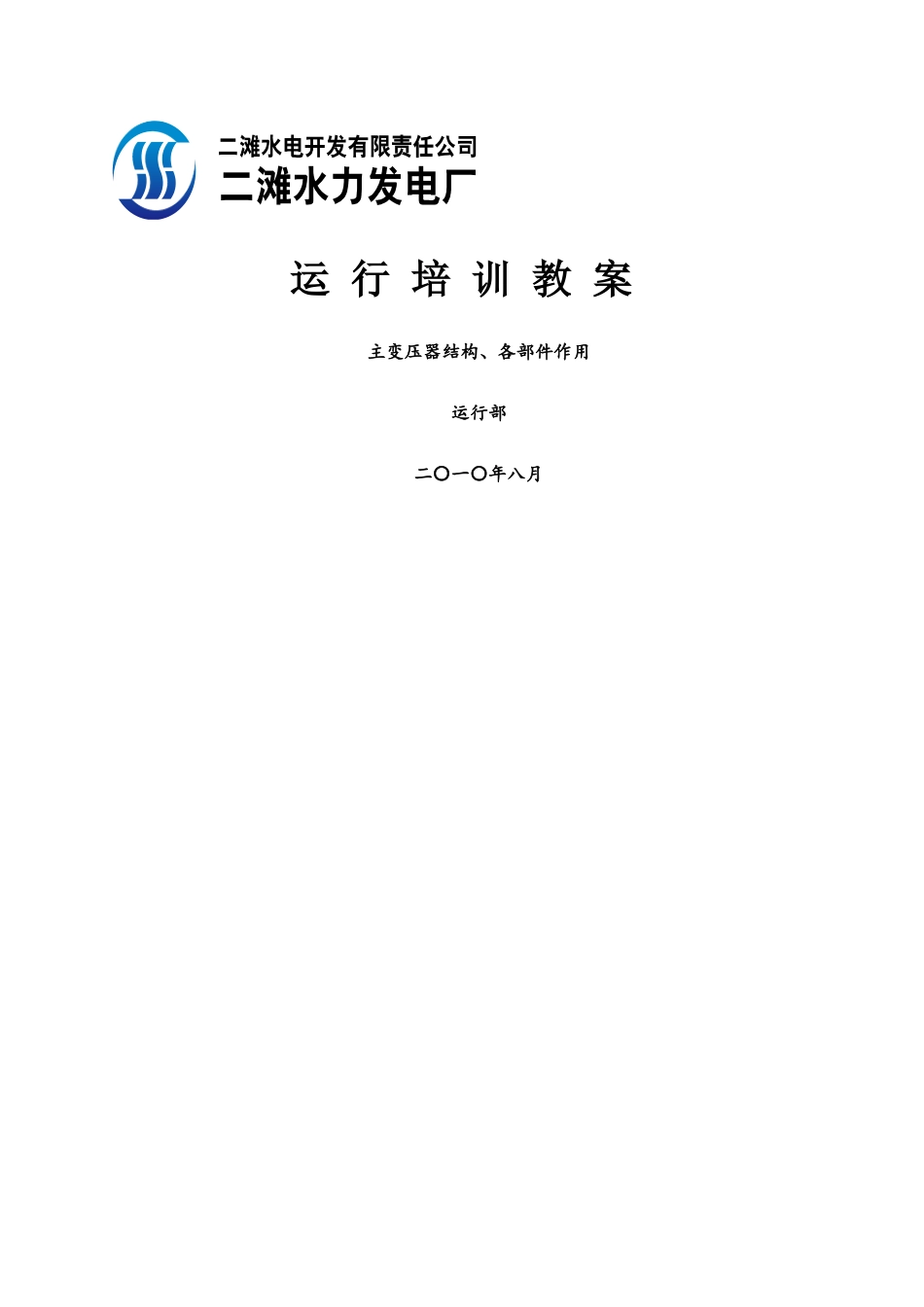

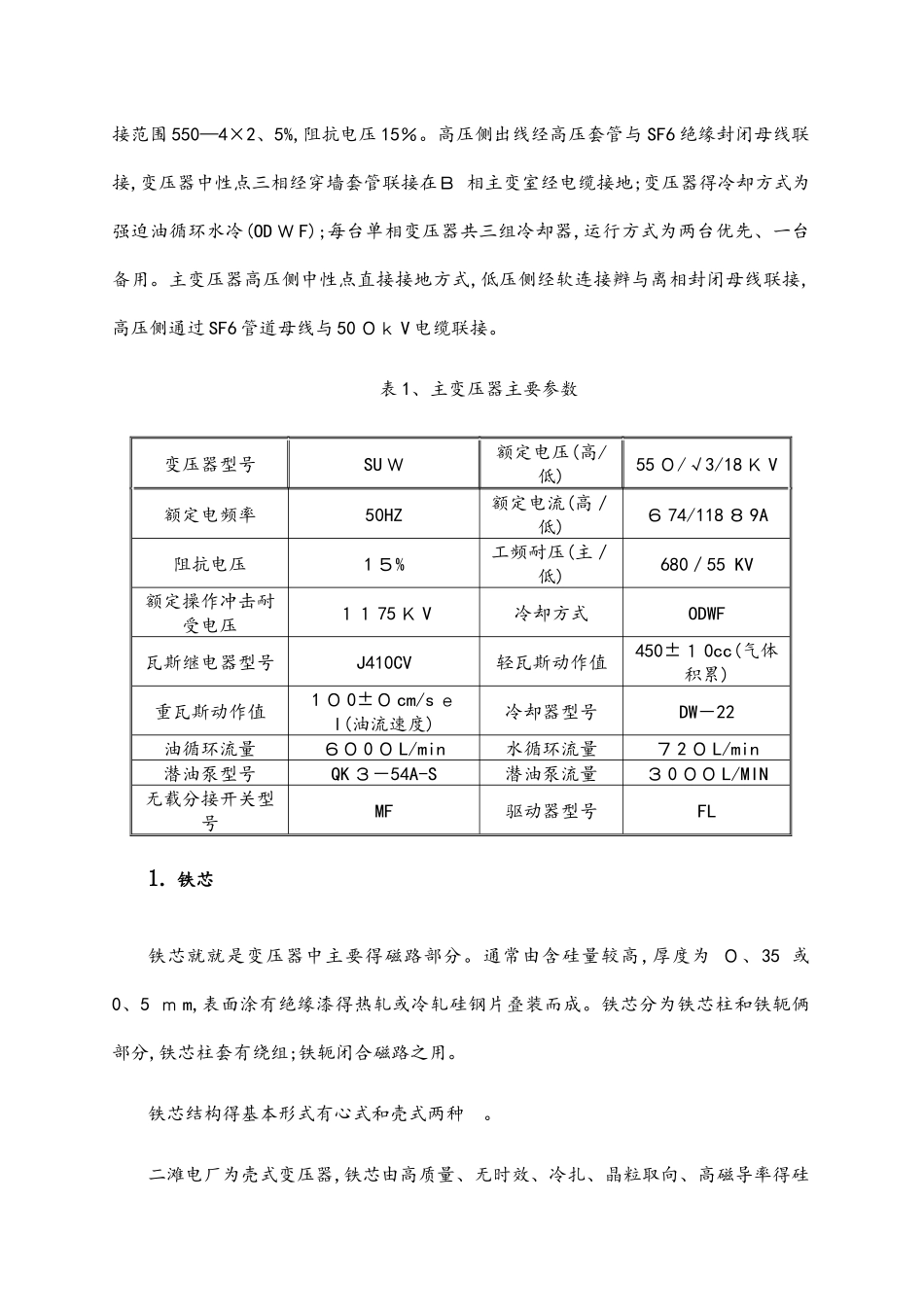

运 行 培 训 教 案主变压器结构、各部件作用运行部二〇一〇年八月主变压器结构、各部件作用 一、变压器得基本结构与分类 变压器就就是一种改变沟通电源得电压、电流而不改变频率得静止电气设备 ,她具有两个(或几个)绕组,在相同频率下,通过电磁感应将一个系统得沟通电压和电流转换为另一个(或几个)系统得沟通电压和电流而借以传送电能得电气设备。通常,她所连接得至少两个系统得沟通电压和电流值就就是不相同得。由此可见,变压器就就是一种通过电磁感应而工作得沟通电气设备。主变压器系统由线圈、铁芯、主变油箱、变压器油、调压装置、瓦斯继电器、油枕及油位计、压力释放器、测温装置、冷却系统、潜油泵等组成。另外,主变压器还安装了气相色谱在线监测装置,每周对变压器油进行溶解气体检测,以便推断设备运行状况。变压器得分类有多种方法:按用途不同可分为电力变压器、工业用变压器及其她特种用途得专用变压器;按绕组与铁芯得冷却介质不同可分为油浸式变压器与干式变压器;按铁芯得结构型式不同可分为心式变压器与壳式变压器;按调压方式不同可分为无励磁调压变压器与有载调压变压器;按相数不同可分为三相变压器与单相变压器;按铁芯柱上得绕组数不同可分为双绕组变压器与多绕组变压器;按不同电压得绕组间就就是否有电得连接可分为独立绕组变压器与自耦变压器等等。二、变压器得各部件作用我厂 500kV 主变压器由日本三菱公司生产,共 19 台(一台备用)型号为ＳＵ W 得单相、双卷、油浸式水冷无载分接升压壳式变压器组,三台单相变压器以 Y0/△—11 型接线组成与发电机组成单元接线,额定容量３×2 １ 4MVA,额定电压 550/１ 8k Ｖ,无载分接范围 550—4×2、5%,阻抗电压 15％。高压侧出线经高压套管与 SF6 绝缘封闭母线联接,变压器中性点三相经穿墙套管联接在Ｂ 相主变室经电缆接地;变压器得冷却方式为强迫油循环水冷(OD Ｗ F);每台单相变压器共三组冷却器,运行方式为两台优先、一台备用。主变压器高压侧中性点直接接地方式,低压侧经软连接辫与离相封闭母线联接,高压侧通过 SF6 管道母线与 50 ０ｋ V 电缆联接。表 1、主变压器主要参数变压器型号SU Ｗ额定电压(高/低)55 ０/√3/18 Ｋ V额定电频率50HZ额定电流(高／低)６ 74/118 ８ 9A阻抗电压1 ５%工频耐压(主／低)680／55 KV额定操作冲击耐受电压１１ 75 Ｋ V冷却方式ODWF瓦斯继电器型号J410CV轻瓦斯动作值450±１ 0cc(气体积累)重瓦斯动作值1 ０ 0±...
