HZHY-AL200-硬件设计-数据手册-adt75

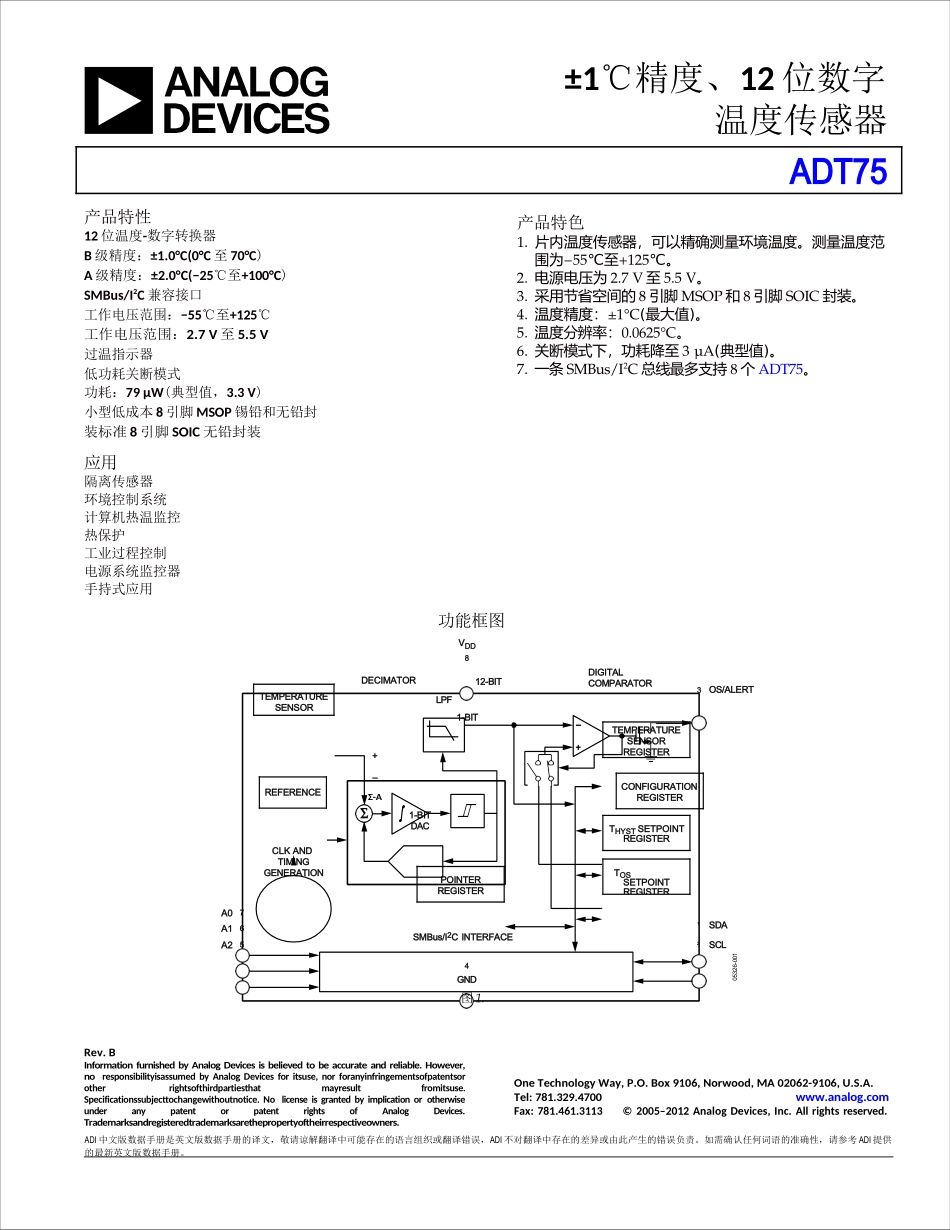

ADT75±1℃精度、12 位数字温度传感器产品特性12 位温度-数字转换器B 级精度：±1.0°C(0°C 至 70°C)A 级精度：±2.0°C(−25℃至+100°C)SMBus/I2C 兼容接口工作电压范围：−55℃至+125℃工作电压范围：2.7 V 至 5.5 V过温指示器低功耗关断模式功耗：79 µW(典型值，3.3 V)小型低成本 8 引脚 MSOP 锡铅和无铅封装标准 8 引脚 SOIC 无铅封装应用隔离传感器 环境控制系统计算机热温监控热保护工业过程控制 电源系统监控器手持式应用产品特色1. 片内温度传感器，可以精确测量环境温度。测量温度范围为−55℃至+125℃。2. 电源电压为 2.7 V 至 5.5 V。3. 采用节省空间的 8 引脚 MSOP 和 8 引脚 SOIC 封装。4. 温度精度：±1°C(最大值)。5. 温度分辨率：0.0625°C。6. 关断模式下，功耗降至 3 µA(典型值)。7. 一条 SMBus/I2C 总线最多支持 8 个 ADT75。DECIMATOR功能框图VDD 812-BITDIGITAL COMPARATOR3 OS/ALERTLPF1-BIT+–Σ-ACONFIGURATION REGISTER1-BIT DACCLK AND TIMING GENERATIONA0 7A1 6A2 5SMBus/I2C INTERFACE4GND图 1.1SDA2SCLRev. BInformation furnished by Analog Devices is believed to be accurate and reliable. However, no responsibilityisassumed by Analog Devices for itsuse, nor foranyinfringementsofpatentsor other rightsofthirdpartiesthat mayresult fromitsuse. Specificationssubjecttochangewithoutnotice. No license is granted by implication or otherwise under any patent or patent rights of Analog Devices. Trademarksandregisteredtrademarksarethepropertyoftheirrespectiveowners.One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A. Tel: 781.329.4700www.analog.comFax: 781.461.3113 © 2005–2012 Analog Devices, Inc. All rights reserved.ADI 中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI 不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考 ADI 提供的最新英文版数据手册。TOS SETPOINT REGISTERTHYST SETPOINT REGISTERTEMPERATURE SENSORREFERENCEPOINTER REGISTERTEMPERATURE SENSOR REGISTER05326-001ADT75目录特性..........................
