HZHY-AI200_B载板技术规格说明书

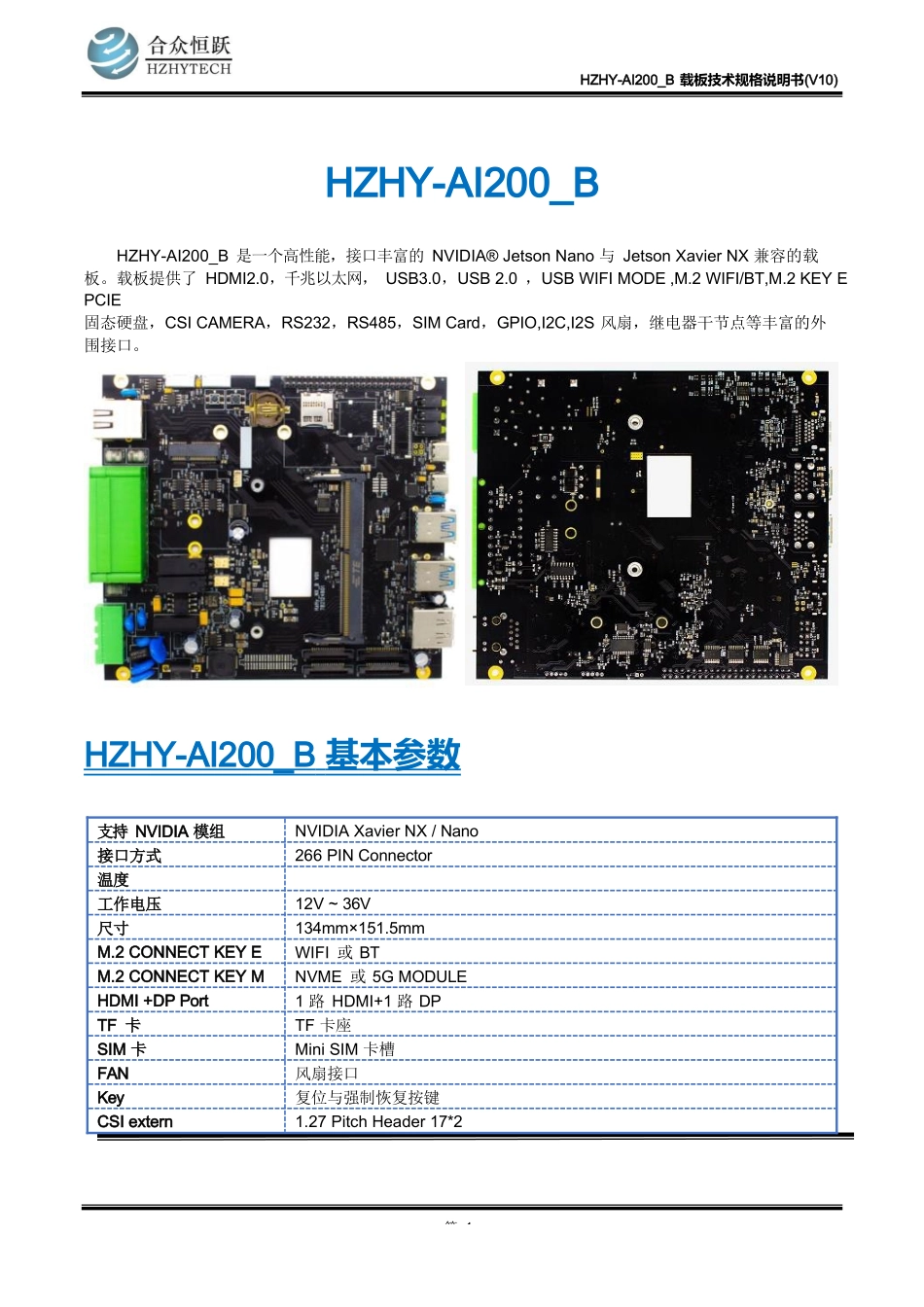

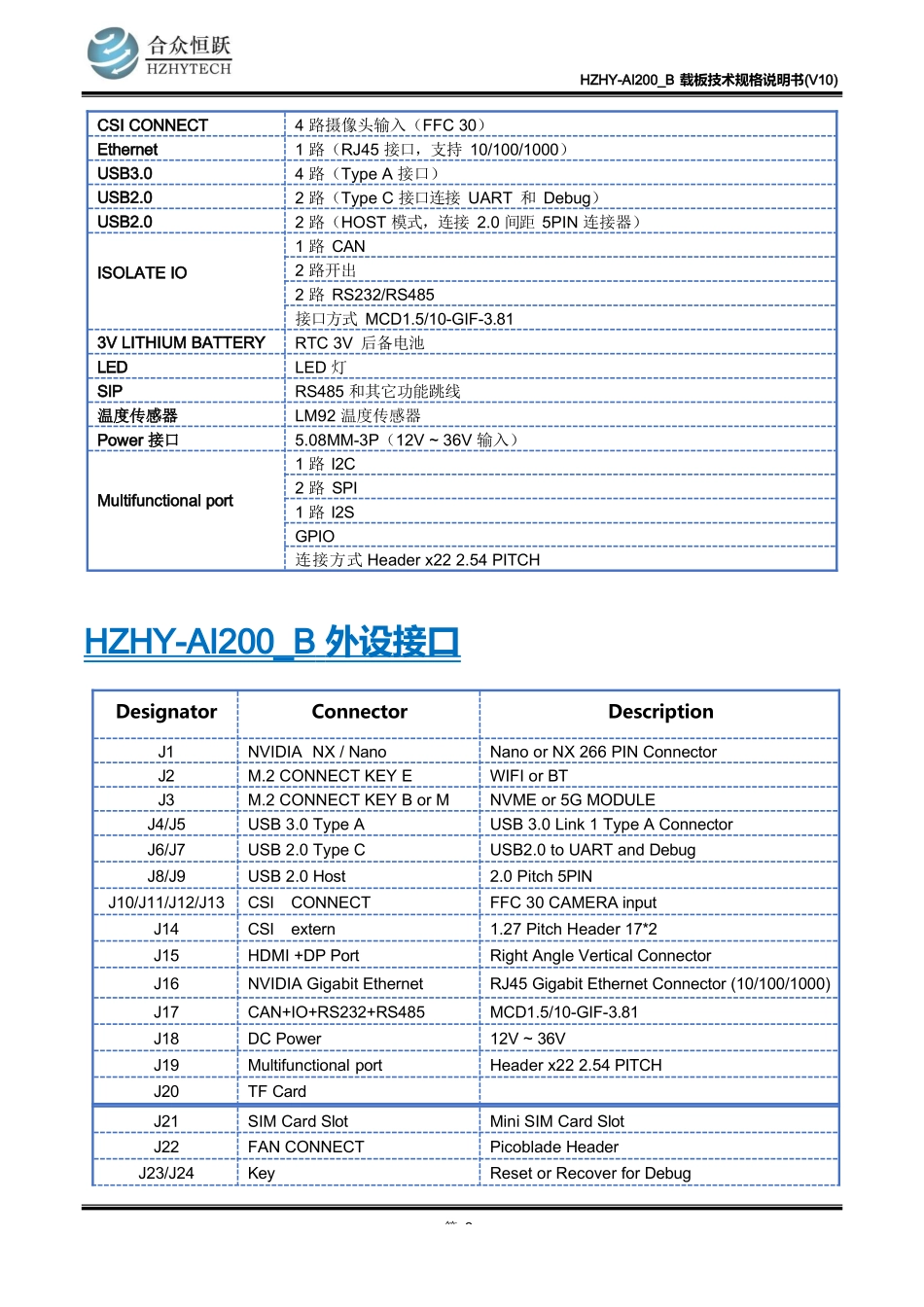

HZHY-AI200_B 载板技术规格说明书(V10)第 1 HZHY-AI200_BHZHY-AI200_B 是一个高性能，接口丰富的 NVIDIA® Jetson Nano 与 Jetson Xavier NX 兼容的载板。载板提供了 HDMI2.0，千兆以太网， USB3.0，USB 2.0 ，USB WIFI MODE ,M.2 WIFI/BT,M.2 KEY E PCIE固态硬盘，CSI CAMERA，RS232，RS485，SIM Card，GPIO,I2C,I2S 风扇，继电器干节点等丰富的外围接口。HZHY-AI200_B 基本参数 支持 NVIDIA 模组NVIDIA Xavier NX / Nano接口方式266 PIN Connector温度工作电压12V ~ 36V尺寸134mm×151.5mmM.2 CONNECT KEY EWIFI 或 BTM.2 CONNECT KEY MNVME 或 5G MODULEHDMI +DP Port1 路 HDMI+1 路 DPTF 卡TF 卡座SIM 卡Mini SIM 卡槽FAN风扇接口Key复位与强制恢复按键CSI extern1.27 Pitch Header 17*2HZHY-AI200_B 载板技术规格说明书(V10)第 2 CSI CONNECT4 路摄像头输入（FFC 30）Ethernet1 路（RJ45 接口，支持 10/100/1000）USB3.04 路（Type A 接口）USB2.02 路（Type C 接口连接 UART 和 Debug）USB2.02 路（HOST 模式，连接 2.0 间距 5PIN 连接器）ISOLATE IO1 路 CAN2 路开出2 路 RS232/RS485接口方式 MCD1.5/10-GIF-3.813V LITHIUM BATTERYRTC 3V 后备电池LEDLED 灯SIPRS485 和其它功能跳线温度传感器LM92 温度传感器Power 接口5.08MM-3P（12V ~ 36V 输入）Multifunctional port1 路 I2C2 路 SPI1 路 I2SGPIO连接方式 Header x22 2.54 PITCHHZHY-AI200_B 外设接口 DesignatorConnectorDescriptionJ1NVIDIA NX / NanoNano or NX 266 PIN ConnectorJ2M.2 CONNECT KEY EWIFI or BTJ3M.2 CONNECT KEY B or MNVME or 5G MODULEJ4/J5USB 3.0 Type AUSB 3.0 Link 1 Type A ConnectorJ6/J7USB 2.0 Type CUSB2.0 to UART and DebugJ8/J9USB 2.0 Host2.0 Pitch 5PINJ10/J11/J12/J13CSICONNECTFFC 30 CAMERA inputJ14CSIextern1.27 Pitch Header 17*2J15HDMI +DP PortRight Angle Vertical ConnectorJ16NVIDIA Gigabit EthernetRJ45 Gigabit Ethernet Connector (10/100/1000)J17CAN+IO+RS232+RS485MCD1.5/10-GIF-3.81J18DC Power12V ~ 36VJ19Multifunctional portHeader x22 2.54 PITCHJ20TF CardJ21SIM Card SlotMini SIM Card SlotJ22FAN CONNECTPicoblade HeaderJ23/J24KeyReset or Recover for DebugHZHY-AI200_B 载板技术规格说明书(V10)第 3 J25ANT adj portHeader x2 2.54 PITCHJ26SD extern1.27 Pitch Header 10*2J27~J31SIPRS485 和其它功能跳线X73V LITHIUM BATTERYRTC 3V 后备电池HZ335xS 板卡 PCB 结构图
