建筑给排水工程图纸识读

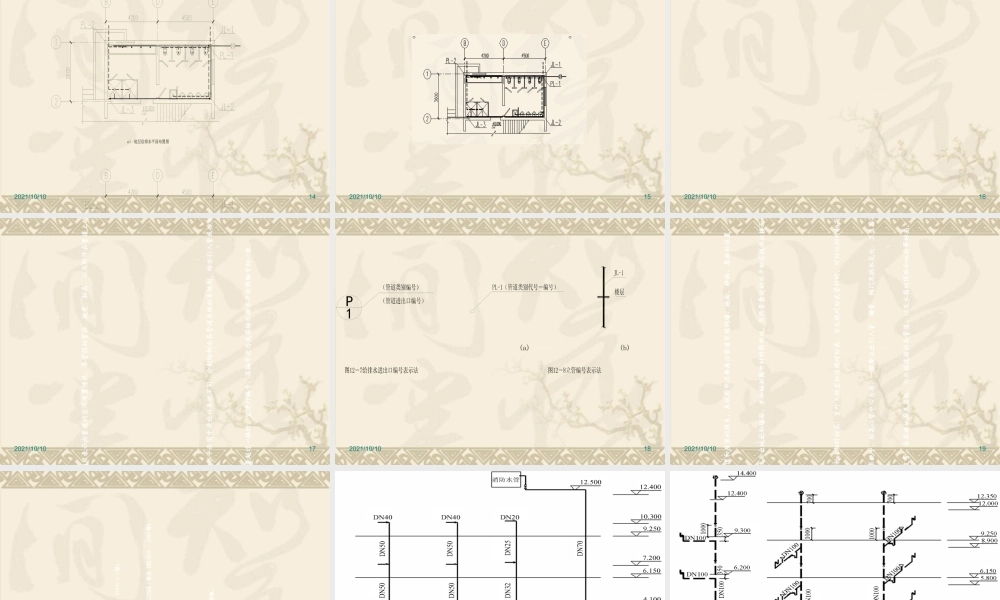

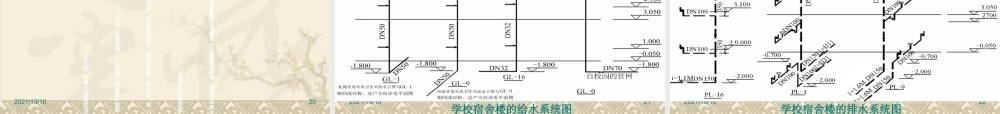

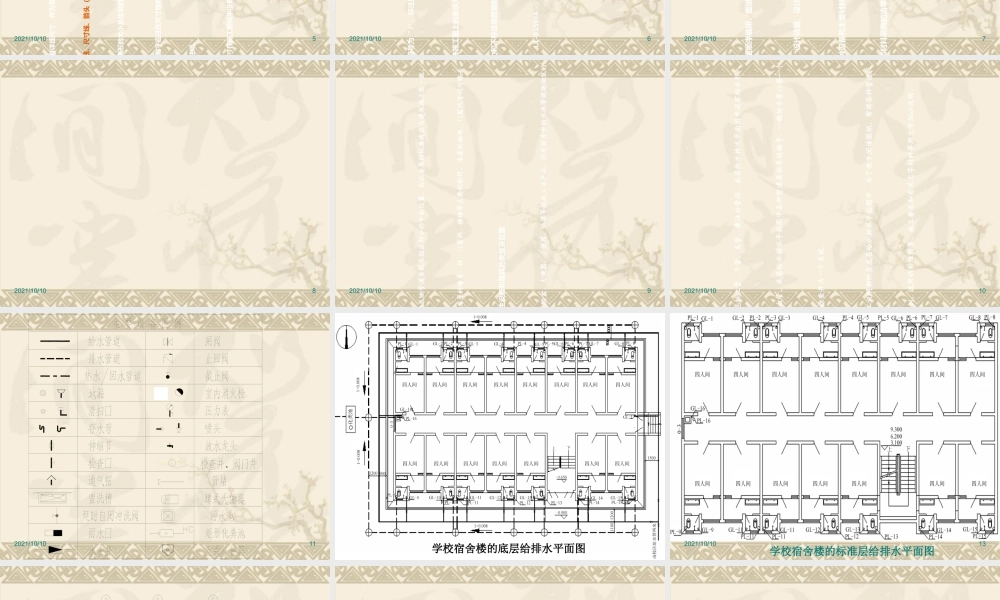

2021/10/1015 给排水工程图纸识读 2021/10/1025.1 常见图例和符号 一、施工图常用图例 图例及符号是工程图纸上用来表述语言的字符。工程设计人员只有利用各种统一规范的图例及符号去表现、标注工程各部位的名称、内容和要求等，才能绘制出一套完整的施工图纸。 工程技术人员只有熟悉各种图例及符号，才能理解设计人员在图纸中所表达的内容和要求。2021/10/103二、施工图标注方法 1 、标高 管道的安装高度用标高来表示，一般只用相对标高而不注明间距尺寸。立面图的标高符号与剖面图一样，在需要标注的地方作一引线。 在轴测图上，管道的标高一般标注在管线的下方。管道的相对标高一般以建筑物底层室内地坪为正负零，标高单位以米表示，标高数字一般注至小数点以后第三位。 2021/10/104 远离建筑物的室外管道标高，一般用绝对标高来表示。我国把青岛黄海平均海平面定为绝对标高的零点，其它各地标高都以它为基准来推算。 对于管径较大的管，不仅可注管子中心标高，也可注管顶标高和管底标高，管道标高一般都注管中心，但是排水管往往注管底。2021/10/1052 、尺寸标注及尺寸单位 管道施工图中注有详细尺寸，作为安装制作的主要依据，尺寸线用来指出所标注部位的尺寸。尺寸符号由四部分组成：尺寸界线、尺寸线、箭头（或起止线）和尺寸数字。应注意，管子或管件的真实大小以施工图所注尺寸数字为准，与图形的大小及绘制的准确度无关。 管道的尺寸数字应注在尺寸线的上面，以毫米为单位。为了使图纸简单明了，可免注毫米单位，若取其它单位时，则必须注明。 如果有些尺寸在施工图纸中没有注出来，可以根据图纸提供的比例尺把这些管线的尺寸量出来。 2021/10/1063 、坡度和走向 坡度符号为“ i” ，标注时在坡度后面划一等号，在等号后面注上坡度值。坡向符号用箭头表示。4 、管线的表示方法 管线在施工图上的表示方法较多，有标编号和不标编号的，有标介质、温度压力和不标介质、温度压力和不标这些数据的，也有标管子编号和等级的。 如： L1-Ф159×4→ ▽：管线编号，代号，外径，壁厚，介质流向，标高符号。2021/10/1075.2 施工图组成一、图纸目录 图纸应按照前后顺序编排，图纸目录作为图纸前后排列和清点图纸的索引。二、设计说明 包括工程概况、设计依据、设计标准、主要技术数据、管材材质、施工要求等。三、材料表 工程所需的各种设备和主要材料的名称、规格、型号、材质、数量、图例的明细表，作为建设单位设...
