二建市政第一部分-第五章-城市供热管网工程施工

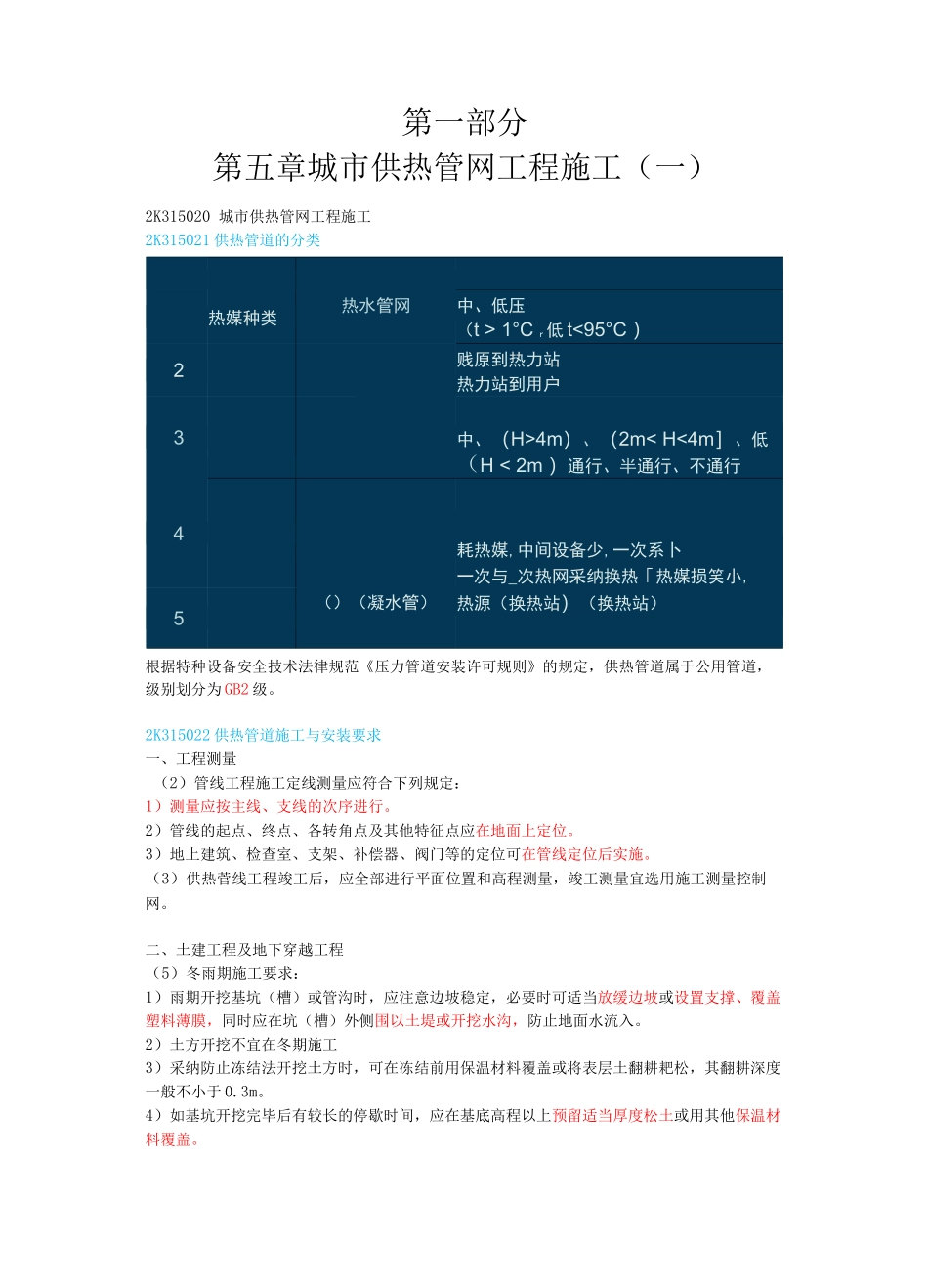

第一部分第五章城市供热管网工程施工（一）2K315020 城市供热管网工程施工2K315021 供热管道的分类热媒种类热水管网中、低压（t > 1°C r低 t<95°C ）2贱原到热力站热力站到用户3中、（H>4m）、（2m< H<4m］、低（H < 2m ）通行、半通行、不通行4耗热媒,中间设备少,一次系卜一次与_次热网采纳换热「热媒损笑小,5（）（凝水管）热源（换热站）（换热站）根据特种设备安全技术法律规范《压力管道安装许可规则》的规定，供热管道属于公用管道，级别划分为 GB2 级。2K315022 供热管道施工与安装要求一、工程测量（2）管线工程施工定线测量应符合下列规定：1）测量应按主线、支线的次序进行。2）管线的起点、终点、各转角点及其他特征点应在地面上定位。3）地上建筑、检查室、支架、补偿器、阀门等的定位可在管线定位后实施。（3）供热菅线工程竣工后，应全部进行平面位置和高程测量，竣工测量宜选用施工测量控制网。二、土建工程及地下穿越工程（5）冬雨期施工要求：1）雨期开挖基坑（槽）或管沟时，应注意边坡稳定，必要时可适当放缓边坡或设置支撑、覆盖塑料薄膜，同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。2）土方开挖不宜在冬期施工3）采纳防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度一般不小于 0.3m。4）如基坑开挖完毕后有较长的停歇时间，应在基底高程以上预留适当厚度松土或用其他保温材料覆盖。三、管道安装与焊接（一）在实施焊接前，应编写焊接工艺方案，方案应包括以下主要内容（1）管材、板材性能和焊接材料。（2）焊接方法。（3）坡形式及制作方法。（4）焊接结构形式及外形尺寸。（5）焊接接义的组对要求及允许偏差。（6）焊接电流的选择。（7）焊接质量保证措施。（8）检验方法及合格标准。（二）管道安装与焊接（1）在管道中心线和支架高程测量复核无误后，方可进行管道安装。（2）管道安装顺序：先安装干管，再安装检查室，最后安装支线。（3）管道安装坡向、坡度应符合设计要求。（4）钢管对时，纵向焊缝之间应相互错开 1mm 以上，管道任何位置不得有十字形焊缝；焊不得置于建（构）筑物等的墙壁中；（5）管道两相邻环形焊缝中心之间的距离应大于钢管外径，且不得小于 150mm。（6）套管安装要求：1）管道穿越建（构）筑物的墙板处应安装套管，穿过结构的套管长度每侧应大于墙厚 20m；穿过楼板的套管应高出板面 50m。2）套管与管道之间的空隙应采纳柔性材...
