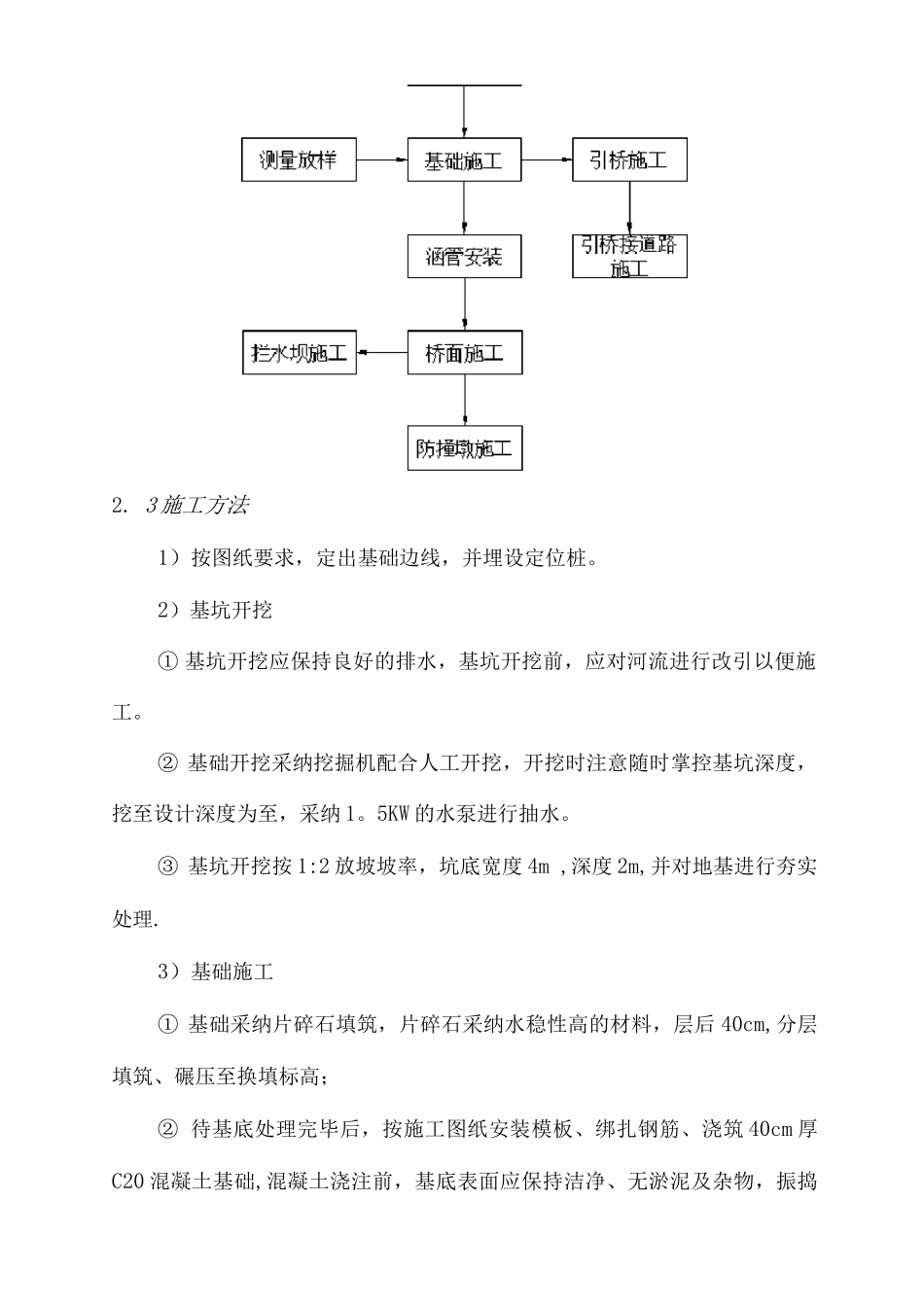

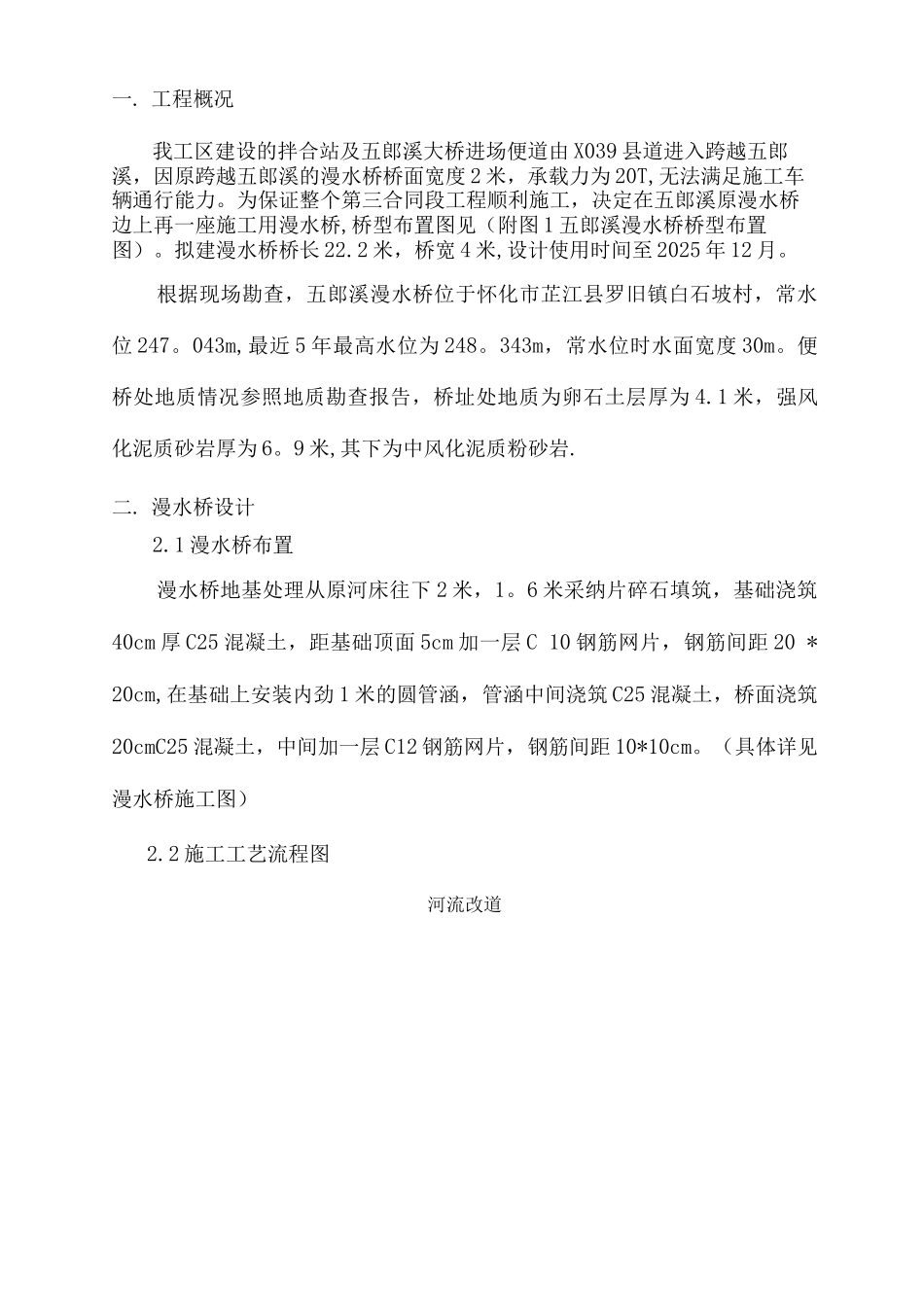

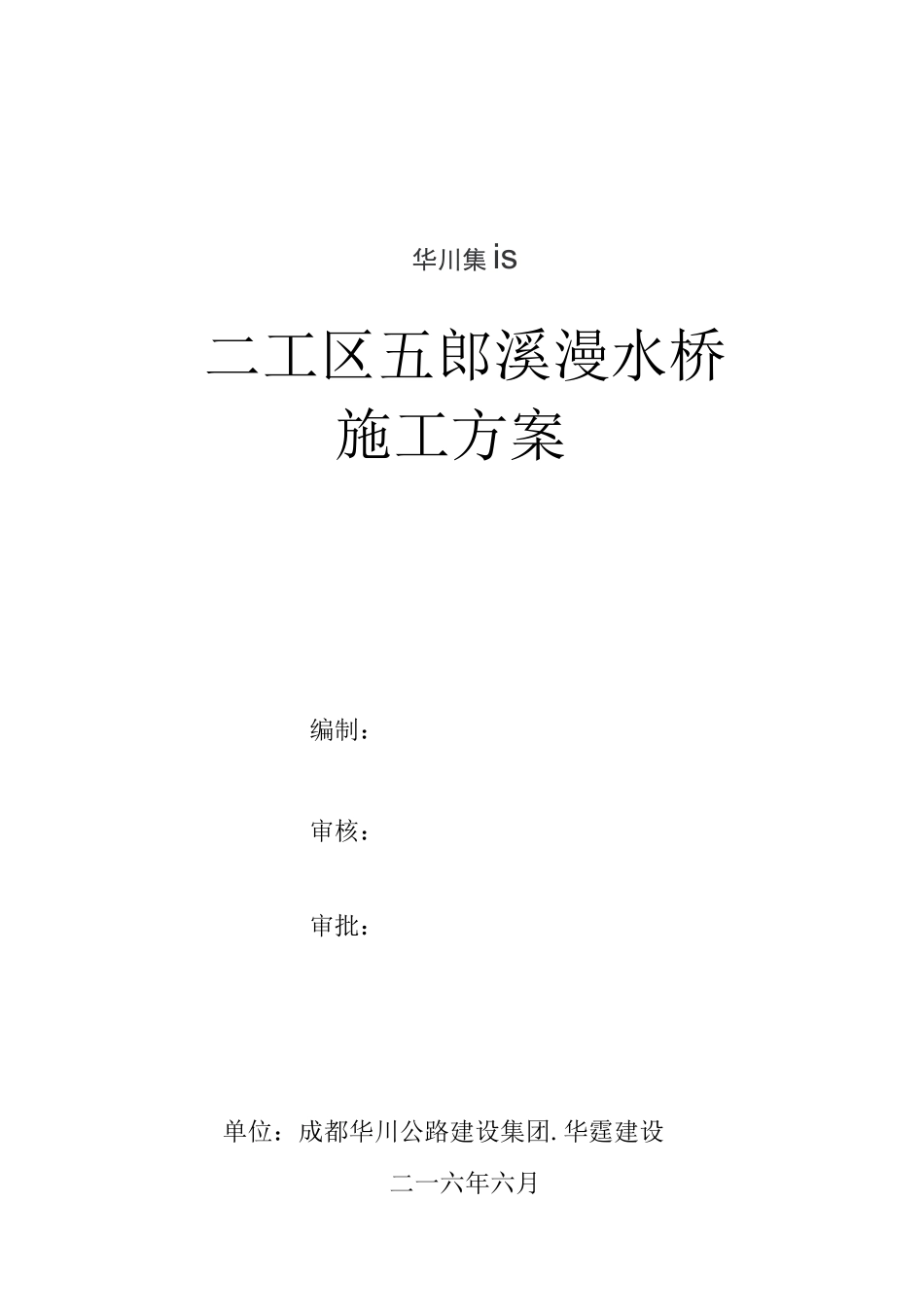

华川集is二工区五郎溪漫水桥施工方案编制：审核：审批：单位：成都华川公路建设集团.华霆建设二一六年六月一. 工程概况我工区建设的拌合站及五郎溪大桥进场便道由 X039 县道进入跨越五郎溪，因原跨越五郎溪的漫水桥桥面宽度 2 米，承载力为 20T,无法满足施工车辆通行能力。为保证整个第三合同段工程顺利施工，决定在五郎溪原漫水桥边上再一座施工用漫水桥,桥型布置图见（附图 1 五郎溪漫水桥桥型布置图）。拟建漫水桥桥长 22.2 米，桥宽 4 米,设计使用时间至 2025 年 12 月。根据现场勘查，五郎溪漫水桥位于怀化市芷江县罗旧镇白石坡村，常水位 247。043m,最近 5 年最高水位为 248。343m，常水位时水面宽度 30m。便桥处地质情况参照地质勘查报告，桥址处地质为卵石土层厚为 4.1 米，强风化泥质砂岩厚为 6。9 米,其下为中风化泥质粉砂岩.二. 漫水桥设计2.1 漫水桥布置漫水桥地基处理从原河床往下 2 米，1。6 米采纳片碎石填筑，基础浇筑40cm 厚 C25 混凝土，距基础顶面 5cm 加一层 C 10 钢筋网片，钢筋间距 20 * 20cm,在基础上安装内劲 1 米的圆管涵，管涵中间浇筑 C25 混凝土，桥面浇筑20cmC25 混凝土，中间加一层 C12 钢筋网片，钢筋间距 10*10cm。（具体详见漫水桥施工图）2.2 施工工艺流程图河流改道2. 3 施工方法1）按图纸要求，定出基础边线，并埋设定位桩。2）基坑开挖① 基坑开挖应保持良好的排水，基坑开挖前，应对河流进行改引以便施工。② 基础开挖采纳挖掘机配合人工开挖，开挖时注意随时掌控基坑深度，挖至设计深度为至，采纳 1。5KW 的水泵进行抽水。③ 基坑开挖按 1:2 放坡坡率，坑底宽度 4m ,深度 2m,并对地基进行夯实处理.3）基础施工① 基础采纳片碎石填筑，片碎石采纳水稳性高的材料，层后 40cm,分层填筑、碾压至换填标高；② 待基底处理完毕后，按施工图纸安装模板、绑扎钢筋、浇筑 40cm 厚C20 混凝土基础,混凝土浇注前，基底表面应保持洁净、无淤泥及杂物，振捣密实并整平。混凝土由小构拌合站拌和，混凝土所用砂石料、水泥均符合技术要求，混凝土符合相关相关质量标准.4）桥台施工桥台长度按图纸与路基相连.桥台采纳 C25 混凝土浇筑.路基在水里的地段,在迎水面浇筑 15cm 厚混凝土，迎水面面积共 55 ，路基内部填片碎石混合料，分层填筑并压实。5）埋设涵管① 运输、装卸过程中，应实行防止涵管碰撞损坏的措施。安装前检查确认管涵无裂纹、破损等...
