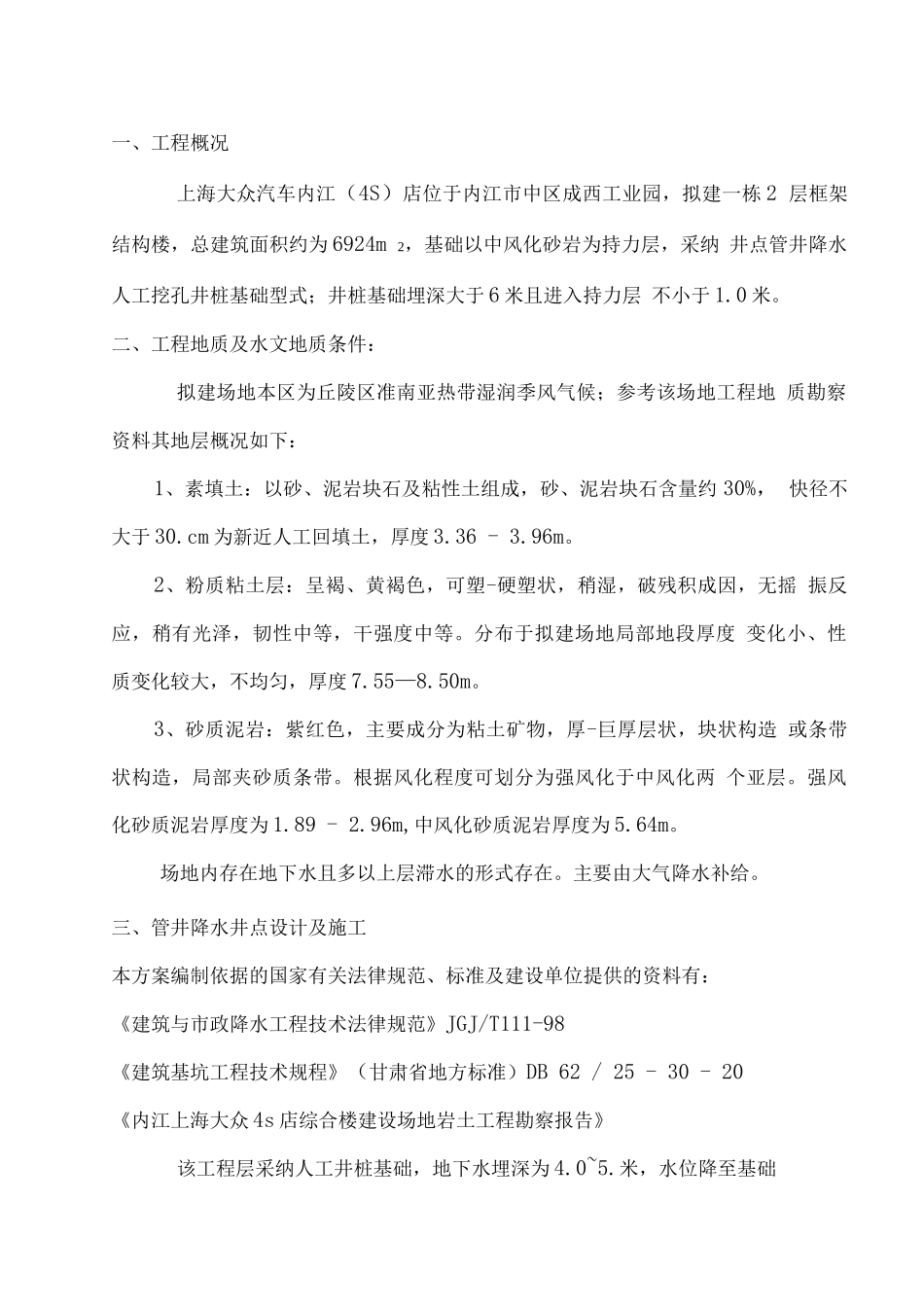

一、工程概况上海大众汽车内江（4S）店位于内江市中区成西工业园，拟建一栋 2 层框架结构楼，总建筑面积约为 6924m 2，基础以中风化砂岩为持力层，采纳 井点管井降水人工挖孔井桩基础型式；井桩基础埋深大于 6 米且进入持力层 不小于 1.0 米。二、工程地质及水文地质条件：拟建场地本区为丘陵区准南亚热带湿润季风气候；参考该场地工程地 质勘察资料其地层概况如下：1、素填土：以砂、泥岩块石及粘性土组成，砂、泥岩块石含量约 30%， 快径不大于 30.cm 为新近人工回填土，厚度 3.36 - 3.96m。2、粉质粘土层：呈褐、黄褐色，可塑-硬塑状，稍湿，破残积成因，无摇 振反应，稍有光泽，韧性中等，干强度中等。分布于拟建场地局部地段厚度 变化小、性质变化较大，不均匀，厚度 7.55—8.50m。3、砂质泥岩：紫红色，主要成分为粘土矿物，厚-巨厚层状，块状构造 或条带状构造，局部夹砂质条带。根据风化程度可划分为强风化于中风化两 个亚层。强风化砂质泥岩厚度为 1.89 - 2.96m,中风化砂质泥岩厚度为 5.64m。场地内存在地下水且多以上层滞水的形式存在。主要由大气降水补给。三、管井降水井点设计及施工本方案编制依据的国家有关法律规范、标准及建设单位提供的资料有：《建筑与市政降水工程技术法律规范》JGJ/T111-98《建筑基坑工程技术规程》（甘肃省地方标准）DB 62 / 25 - 30 - 20《内江上海大众 4s 店综合楼建设场地岩土工程勘察报告》该工程层采纳人工井桩基础，地下水埋深为 4.0~5.米，水位降至基础底面 0.5 米以下，因此地下水位降深须大于 4.0 米。Q=1.366K(2H -S)^lgR0/rS-水位降深，取值为 3.50m。R=2SVKH=98.96m等效影响半径 r0单井涌水量（q）q=120ndL/K式中：L--有效过滤器长度，取值为 2.5m。d-滤水井管半径，取值为 0. 16m降水井数量计算 N=1.1Q/q = 4.6 （ ）根据在该区域降水施工经验，为节约降水施工成本，降水井深度可根据含水层厚度适当加深，抽排水时间延长，井数可适当减少，确定该建设场地基础降水井数为 4 ，4 降水井同时抽排降水可确保基础施工干作业。4、井深设计：根据场地地层情况以穿透含水层为至公式 Hw=H+Ah+iLh+L+Hw6 计算，井深为 10.0 米。式中：H 基础深度，6.50〜7.0m;Ah 降水水位到坑底的距离，0.5miLh水力坡度与井点管到基坑中心的水平距离，0.5mL 过滤器有效工作部分长度，1.5m5、井位平面布置1、基坑总涌水量（Q）H -含水层厚度，取值为 4.0m...
