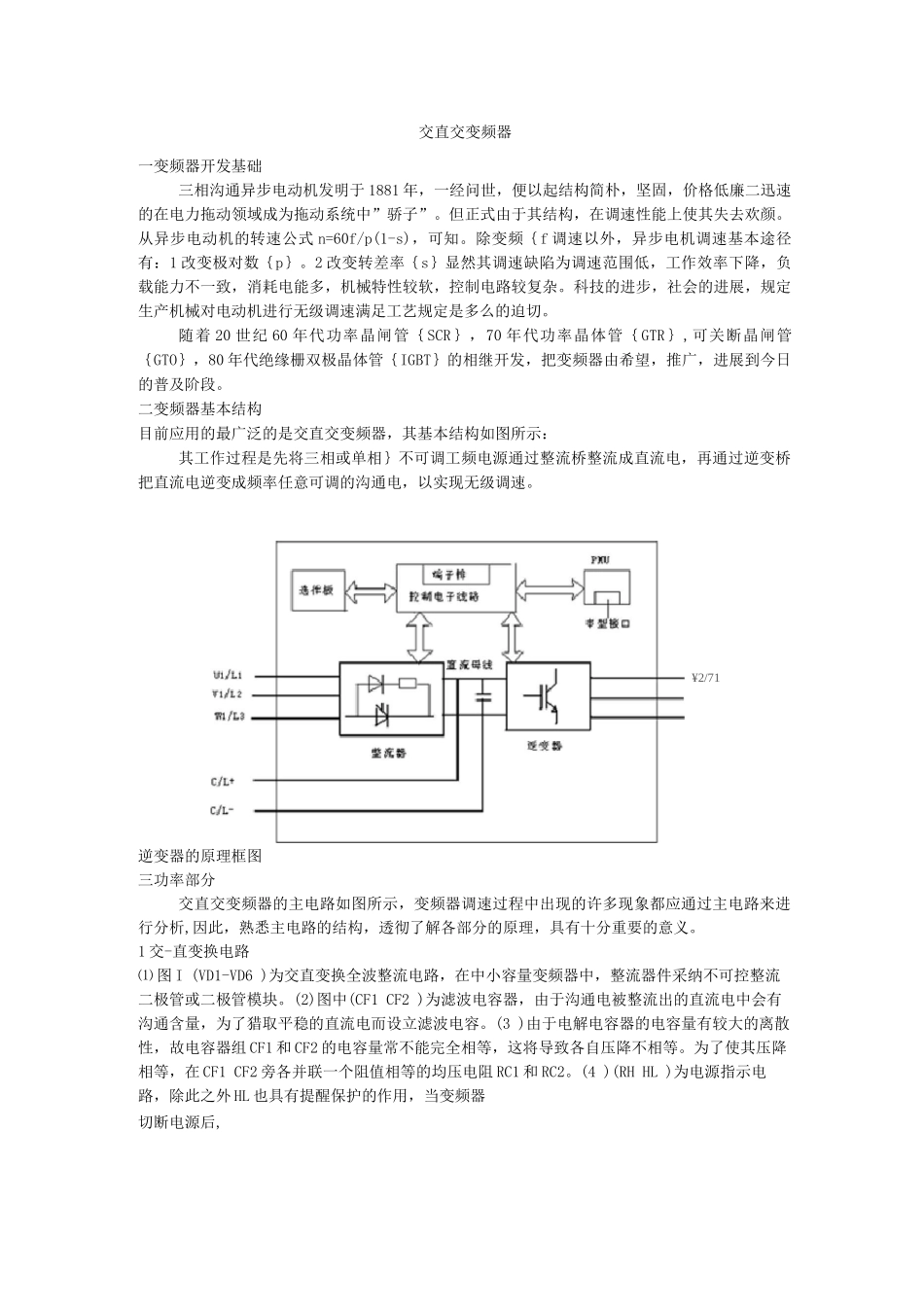

交直交变频器一变频器开发基础三相沟通异步电动机发明于 1881 年，一经问世，便以起结构简朴，坚固，价格低廉二迅速的在电力拖动领域成为拖动系统中”骄子”。但正式由于其结构，在调速性能上使其失去欢颜。从异步电动机的转速公式 n=60f/p(1-s)，可知。除变频｛f 调速以外，异步电机调速基本途径有：1 改变极对数｛p｝。2 改变转差率｛s｝显然其调速缺陷为调速范围低，工作效率下降，负载能力不一致，消耗电能多，机械特性较软，控制电路较复杂。科技的进步，社会的进展，规定生产机械对电动机进行无级调速满足工艺规定是多么的迫切。随着 20 世纪 60 年代功率晶闸管｛SCR｝，70 年代功率晶体管｛GTR｝,可关断晶闸管｛GTO｝，80 年代绝缘栅双极晶体管｛IGBT｝的相继开发，把变频器由希望，推广，进展到今日的普及阶段。二变频器基本结构目前应用的最广泛的是交直交变频器，其基本结构如图所示：其工作过程是先将三相或单相｝不可调工频电源通过整流桥整流成直流电，再通过逆变桥把直流电逆变成频率任意可调的沟通电，以实现无级调速。逆变器的原理框图三功率部分交直交变频器的主电路如图所示，变频器调速过程中出现的许多现象都应通过主电路来进行分析,因此，熟悉主电路的结构，透彻了解各部分的原理，具有十分重要的意义。1 交-直变换电路⑴ 图 I (VD1-VD6 )为交直变换全波整流电路，在中小容量变频器中，整流器件采纳不可控整流二极管或二极管模块。(2)图中(CF1 CF2 )为滤波电容器，由于沟通电被整流出的直流电中会有沟通含量，为了猎取平稳的直流电而设立滤波电容。(3 )由于电解电容器的电容量有较大的离散性，故电容器组 CF1 和 CF2 的电容量常不能完全相等，这将导致各自压降不相等。为了使其压降相等，在 CF1 CF2 旁各并联一个阻值相等的均压电阻 RC1 和 RC2。(4 )(RH HL )为电源指示电路，除此之外 HL 也具有提醒保护的作用，当变频器切断电源后,¥2/71交-直变换能耗电路直-交变换由于 CF 的容量较大，导致 CF 的电压高，如不放完电，对人身安全会构成威胁。(5) (RLSL)为限流电路。当变频器刚接入电源的瞬间，将有一个很大的冲击电流经整流桥到滤波电容，使整流桥也许因此受到损坏，限流电阻 RL 就是为了削弱该冲击电流而串联在整流桥和滤波电容之间。限流电阻常接在电路中会影响到直流电压 U,也增大了电路的损耗，所以当 U 增大到一定限度时，令短路开关 SL 接通切除 RL。2 能耗电路(R...
