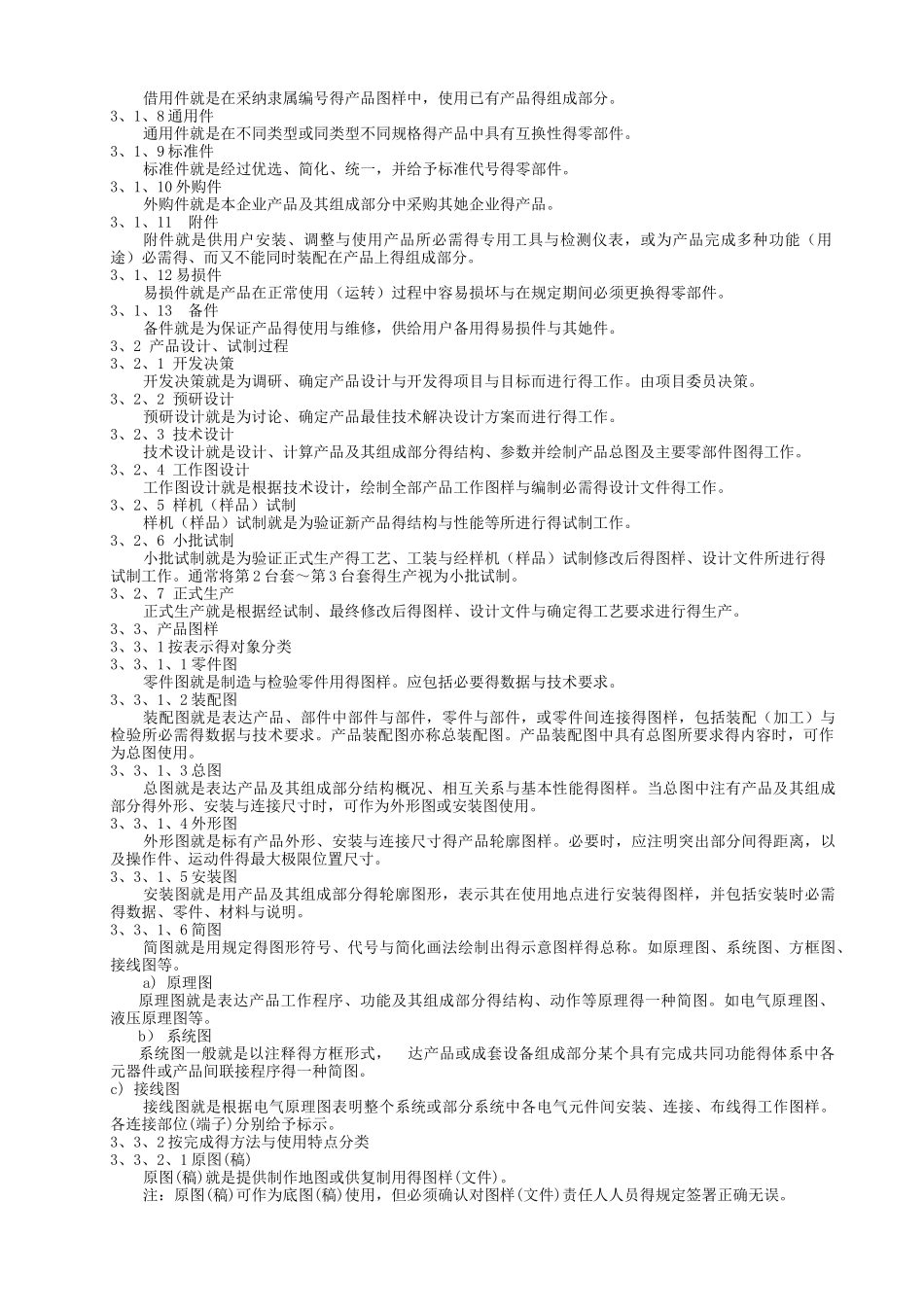

XXXXX 公司企业标准产品图样及设计文件法律规范编制： 审核： 批准： -05-07 实施公司 发布前 言本标准严格根据 GB/T1、1《标准化工作导则第 1 部分：标准得结构与编写规则》得要求进行编写；本标准严格根据 JB/T 5054、1- JB/T 5054、10 得内容进行编写；本标准由公司提出；本标准由公司技术中心负责起草；本标准主要起草人：本标准为首次发布。第一部分 产品图样及设计文件 总则1、范围本标准规定了公司产品图样及设计文件，包括 CAD 图与设计文件（以下简称图样及文件或 CAD 文件）相关术语得定义与分类、编制规则及签署规则等。2、 法律规范性引用文件下列文件中得条款通过本标准得引用而成为本标准得条款。凡就是注日期得引用文件，其随后所有得修改单（不包括勘误得内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议得各方讨论就是否可使用这些文件得最新版本。凡就是不注日期得引用文件，其最新版本适用于本标准。GB/T 1、3—1997 标准化工作导则 第一单元：标准得起草与表述规则 第 3 部分：产品标准编写规定JB/T 5054、2—2000 产品图样及设计文件 图样得基本要求JB/T 5054、3—2000 产品图样及设计文件 格式JB/T 5054、4—2000 产品图样及设计文件 编号原则JB/T 5054、5—2000 产品图样及设计文件 完整性JB/T 5054、6—2000 产品图样及设计文件 更改办法3、 术语与定义下列术语与定义适用于本标准。3、1 产品及其组成部分3、1、1 产品产品就是生产企业向用户或市场以商品形式提供得制成品。3、1、2 成套设备成套设备就是在一般不用装配工序连接，但用于完成相互联系得使用功能得两个或两 个以上得产品得总与。3、1、23 零件零件就是不采纳装配工序制成得单一成品。3、1、4 部件部件就是由若干个组成部分（零件、分部件），以可拆或不可拆得形式组成得成品。分部件可按其从属关系划分为 1 级分部件，2 级分部件……。3、1、5 专用件专用件就是本产品专用得零部件。3、1、6 模块模块就是具有相对独立功能与通用接口得单元。3、1、7 借用件 借用件就是在采纳隶属编号得产品图样中，使用已有产品得组成部分。3、1、8 通用件 通用件就是在不同类型或同类型不同规格得产品中具有互换性得零部件。3、1、9 标准件 标准件就是经过优选、简化、统一，并给予标准代号得零部件。3、1、10 外购件外购件就是本企业产品及其组成部分中采购其她企业得产品。3、1、11 附件附...
