伏伯大桥箱形梁砼施工方案VIP专享

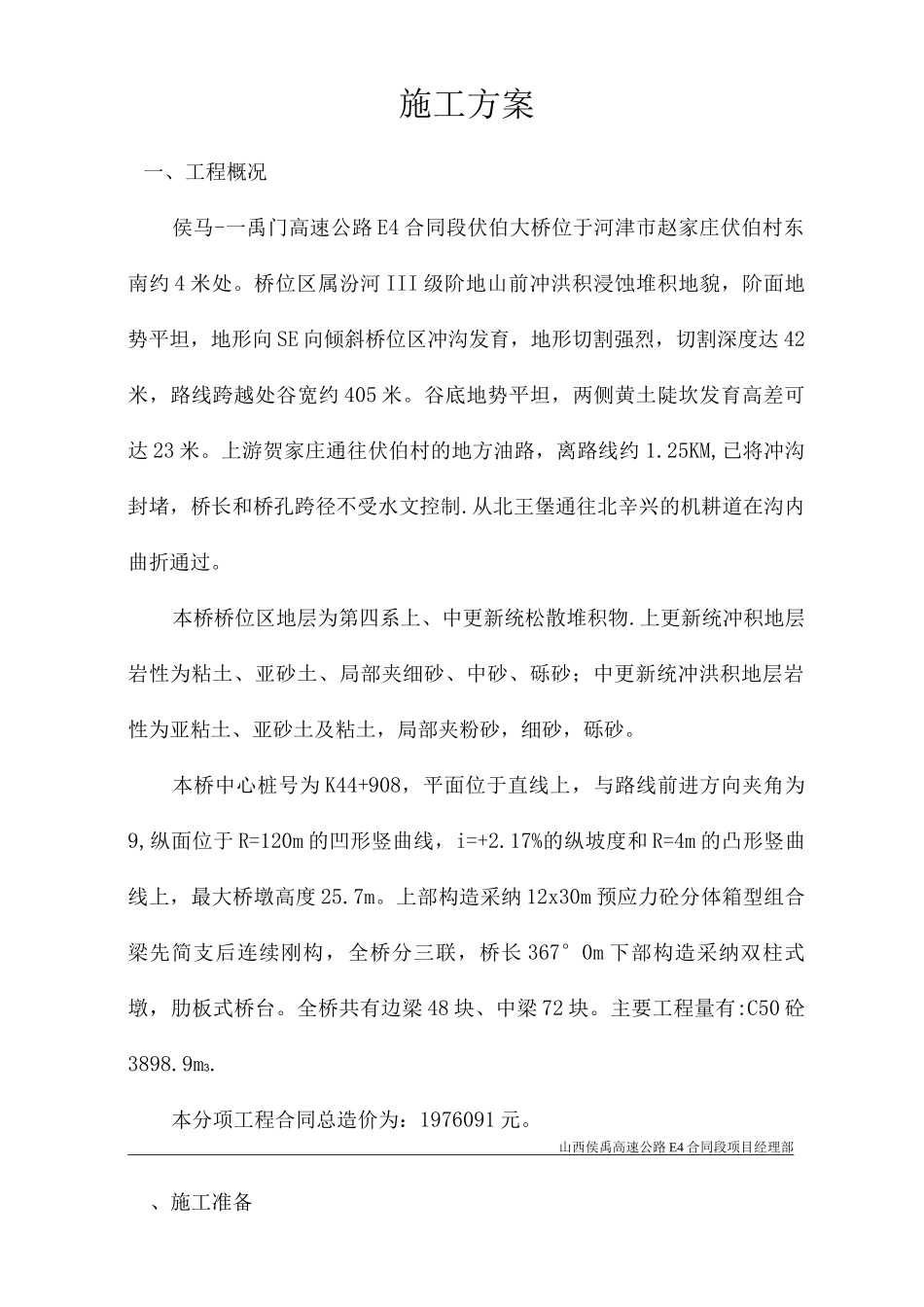

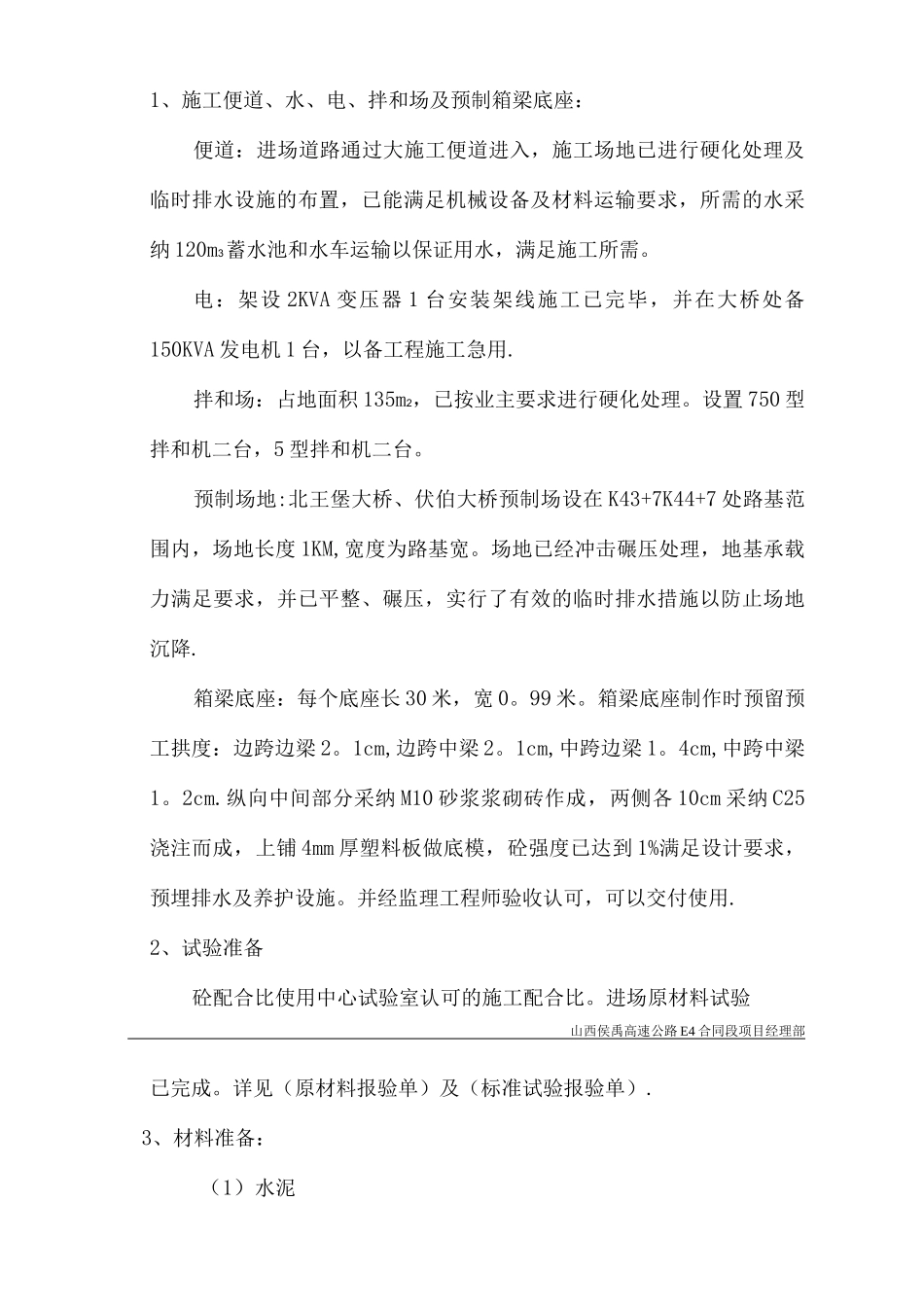

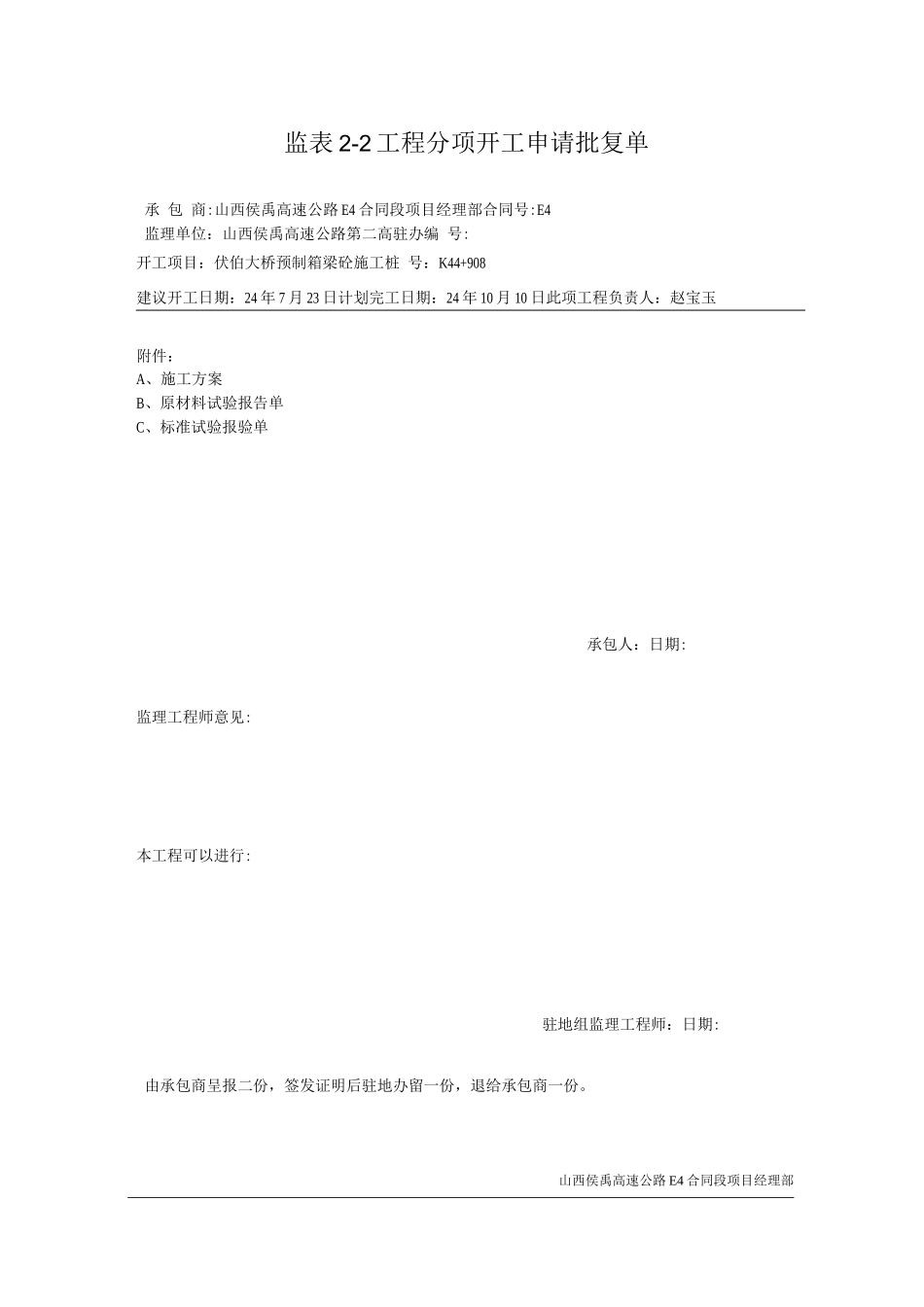

监表 2-2 工程分项开工申请批复单承 包 商:山西侯禹高速公路 E4 合同段项目经理部合同号:E4监理单位：山西侯禹高速公路第二高驻办编 号:开工项目：伏伯大桥预制箱梁砼施工桩 号：K44+908建议开工日期：24 年 7 月 23 日计划完工日期：24 年 10 月 10 日此项工程负责人：赵宝玉附件：A、施工方案B、原材料试验报告单C、标准试验报验单承包人：日期:监理工程师意见:本工程可以进行:驻地组监理工程师：日期:由承包商呈报二份，签发证明后驻地办留一份，退给承包商一份。山西侯禹高速公路 E4 合同段项目经理部施工方案一、工程概况侯马-一禹门高速公路 E4 合同段伏伯大桥位于河津市赵家庄伏伯村东南约 4 米处。桥位区属汾河 III 级阶地山前冲洪积浸蚀堆积地貌，阶面地势平坦，地形向 SE 向倾斜桥位区冲沟发育，地形切割强烈，切割深度达 42米，路线跨越处谷宽约 405 米。谷底地势平坦，两侧黄土陡坎发育高差可达 23 米。上游贺家庄通往伏伯村的地方油路，离路线约 1.25KM,已将冲沟封堵，桥长和桥孔跨径不受水文控制.从北王堡通往北辛兴的机耕道在沟内曲折通过。本桥桥位区地层为第四系上、中更新统松散堆积物.上更新统冲积地层岩性为粘土、亚砂土、局部夹细砂、中砂、砾砂；中更新统冲洪积地层岩性为亚粘土、亚砂土及粘土，局部夹粉砂，细砂，砾砂。本桥中心桩号为 K44+908，平面位于直线上，与路线前进方向夹角为9,纵面位于 R=120m 的凹形竖曲线，i=+2.17%的纵坡度和 R=4m 的凸形竖曲线上，最大桥墩高度 25.7m。上部构造采纳 12x30m 预应力砼分体箱型组合梁先简支后连续刚构，全桥分三联，桥长 367°0m 下部构造采纳双柱式墩，肋板式桥台。全桥共有边梁 48 块、中梁 72 块。主要工程量有:C50 砼3898.9m3.本分项工程合同总造价为：1976091 元。山西侯禹高速公路 E4 合同段项目经理部、施工准备1、施工便道、水、电、拌和场及预制箱梁底座：便道：进场道路通过大施工便道进入，施工场地已进行硬化处理及临时排水设施的布置，已能满足机械设备及材料运输要求，所需的水采纳 120m3蓄水池和水车运输以保证用水，满足施工所需。电：架设 2KVA 变压器 1 台安装架线施工已完毕，并在大桥处备150KVA 发电机 1 台，以备工程施工急用.拌和场：占地面积 135m2，已按业主要求进行硬化处理。设置 750 型拌和机二台，5 型拌和机二台。预制场地:北王堡大桥、伏伯大桥预制场设在 K43+7K44+7 处路基...
