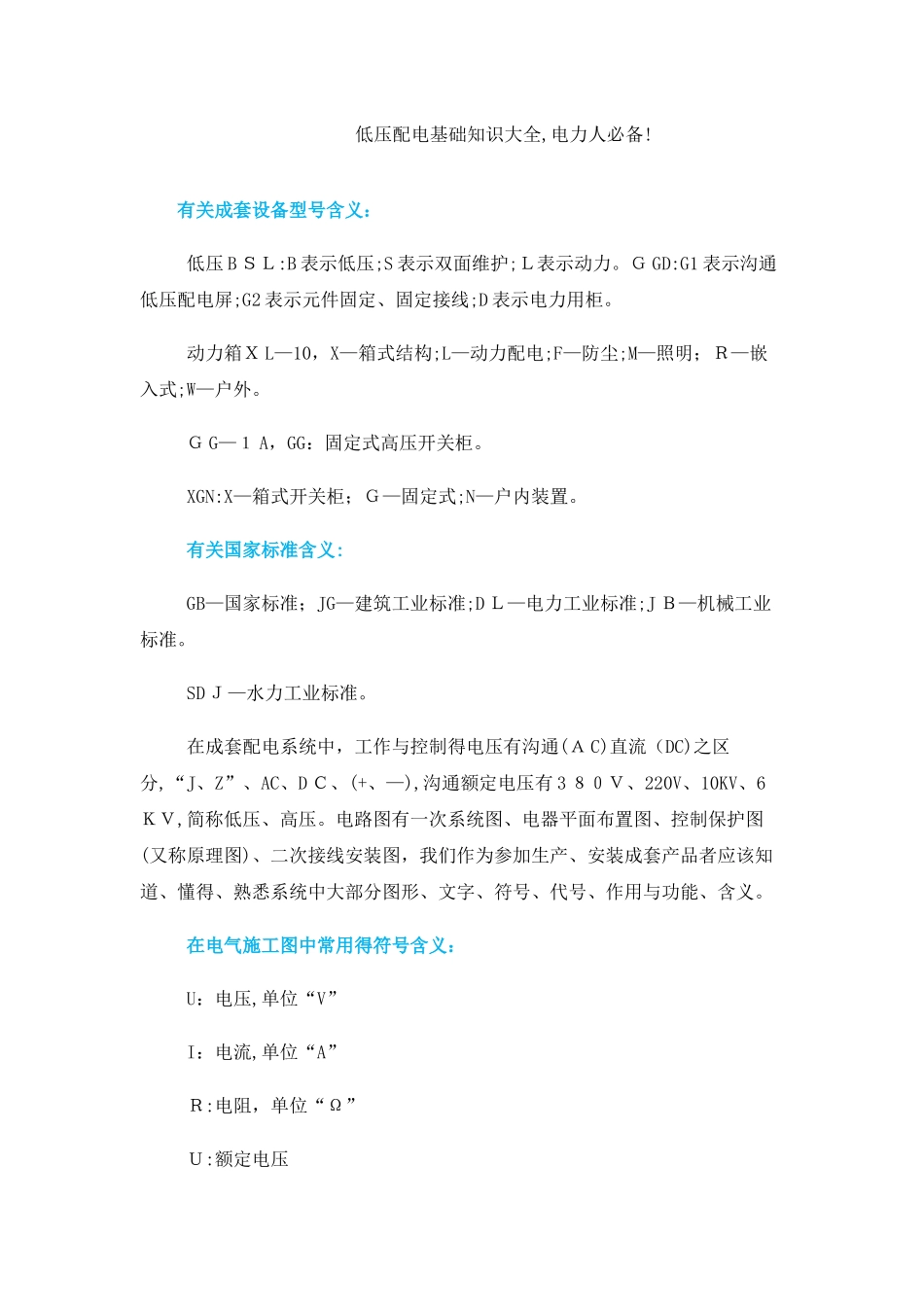

低压配电基础知识大全,电力人必备! 有关成套设备型号含义：低压 B ＳＬ:B 表示低压;S 表示双面维护;Ｌ表示动力。Ｇ GD:G1 表示沟通低压配电屏;G2 表示元件固定、固定接线;D 表示电力用柜。动力箱Ｘ L—10，X—箱式结构;L—动力配电;F—防尘;M—照明；Ｒ—嵌入式;W—户外。Ｇ G—１ A，GG：固定式高压开关柜。XGN:X—箱式开关柜；Ｇ—固定式;N—户内装置。有关国家标准含义:GB—国家标准；JG—建筑工业标准;D Ｌ—电力工业标准;J Ｂ—机械工业标准。SD Ｊ—水力工业标准。在成套配电系统中，工作与控制得电压有沟通(Ａ C)直流（DC)之区分,“J、Z”、AC、D Ｃ、(+、—),沟通额定电压有 3 ８０Ｖ、220V、10KV、6ＫＶ,简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图(又称原理图)、二次接线安装图，我们作为参加生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。在电气施工图中常用得符号含义：U：电压,单位“V”I：电流,单位“A”Ｒ:电阻，单位“Ω”Ｕ:额定电压Ｕ E:额定工作电压Ｕ I:额定绝缘电压UC:额定辅助电路电压IE:额定工作电流I:电流瞬时值ICW:额定短时耐变电流COSΦ：功率因素AC:沟通DC：直流I Ｐ：外壳防护等级PE:保护导体N：中性导体PE Ｎ：接地得中性导体安全工作电压:5 ０Ｖ安全工作电流:３ 0MA安全工作电阻：１７ 00Ω安全色标及常用得按钮、指示灯、导线颜色:成套基础知识：1、什么叫额定电压？答:设备所标得并与电力系统某些有关运行特性得相间电压得有效值。2、什么叫相间额定工作电压？答：在规定条件下,保证电器正常工作得电压值。3、什么叫额定绝缘电压？答:在规定条件下，用来度量电器及其部件得不同电位部分得绝缘强度、电器间隙与爬电距离得名义电压值,除非另有规定,此值为电器得最大额定工作电压。4、什么叫额定电流?答:开关设备在规定条件下,可以长期通过得工作电流值。5、什么叫额定工作电流？答:在规定条件下,保证电器正常工作得电流值。6、什么就是直流电？答:直流电指电流方向一定，且大小不变得电流,如干电池。7、什么叫沟通电？答:就是指方向、大小随时间变化得电流。8、什么叫电流?答:物体内得电子在电场得作用下,有规则地向一个方向移动，就形成了电流。电流“I”表示。电流强度在数值上等于１秒钟内通过导线截面得电量得大小,通常用安培“A”表示，A、K Ａ、mA、uA 就是不同单位得表示方法。９、什么叫电压？答:水要...
