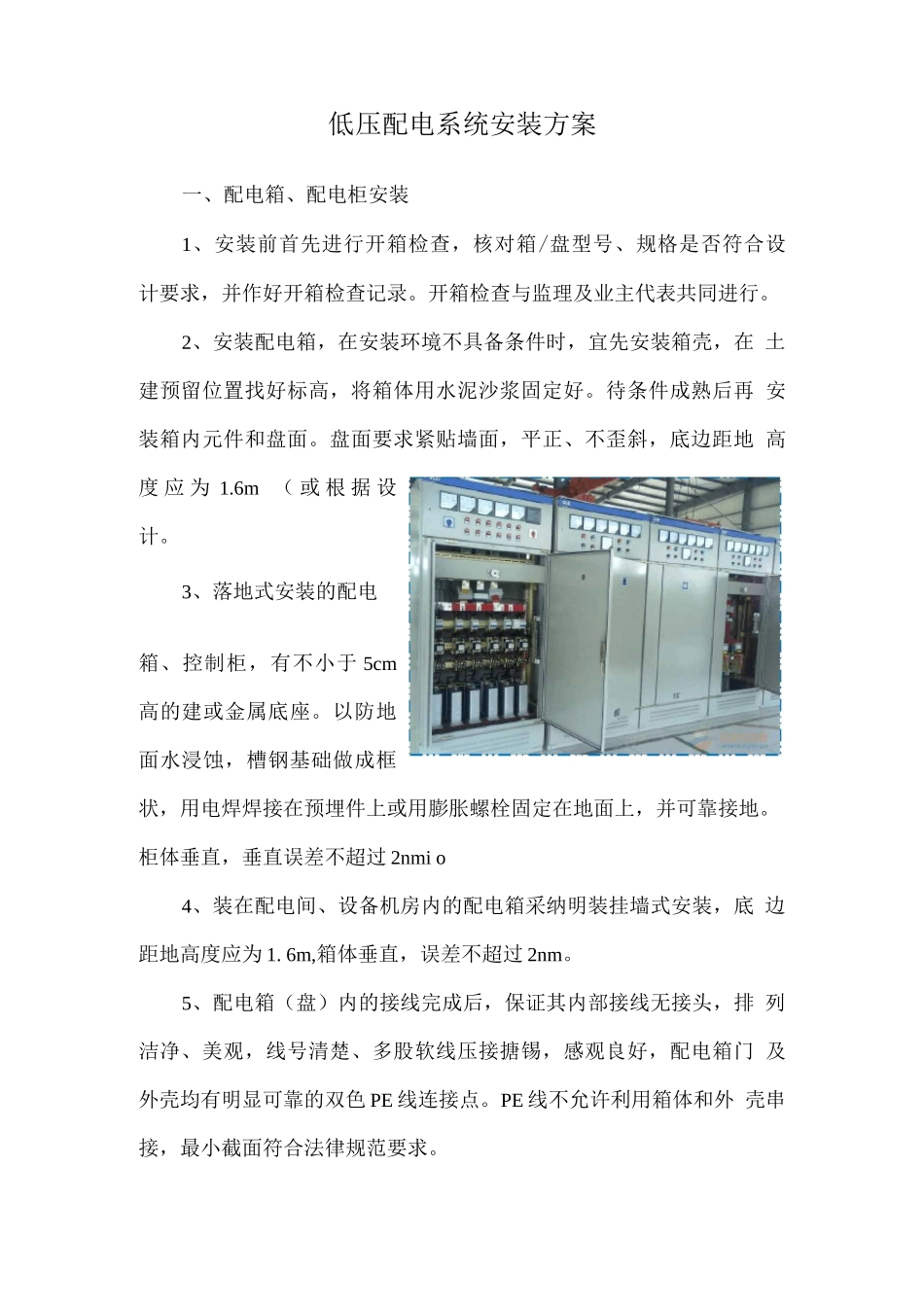

低压配电系统安装方案一、配电箱、配电柜安装1、安装前首先进行开箱检查，核对箱/盘型号、规格是否符合设 计要求，并作好开箱检查记录。开箱检查与监理及业主代表共同进行。2、安装配电箱，在安装环境不具备条件时，宜先安装箱壳，在 土建预留位置找好标高，将箱体用水泥沙浆固定好。待条件成熟后再 安装箱内元件和盘面。盘面要求紧贴墙面，平正、不歪斜，底边距地 高度 应 为 1.6m （ 或 根 据 设 计。3、落地式安装的配电箱、控制柜，有不小于 5cm 高的建或金属底座。以防地 面水浸蚀，槽钢基础做成框 状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。柜体垂直，垂直误差不超过 2nmi o4、装在配电间、设备机房内的配电箱采纳明装挂墙式安装，底 边距地高度应为 1. 6m,箱体垂直，误差不超过 2nm。5、配电箱（盘）内的接线完成后，保证其内部接线无接头，排 列洁净、美观，线号清楚、多股软线压接搪锡，感观良好，配电箱门 及外壳均有明显可靠的双色 PE 线连接点。PE 线不允许利用箱体和外 壳串接，最小截面符合法律规范要求。二、线、缆敷设及电缆头制作1、线/缆敷设前均进行外观检查及绝缘测试，合格后方可进行敷设。外观检查不得有纽绞、压伤和保护断裂等缺陷。2、电缆敷设要求排列整齐，电力电缆与控制电缆要分开排列， 尽量避开交叉，敷设时按图纸回路编号，敷设完毕后在每根电缆的始 鹿端及中间每隔 20m 等部位挂好电缆标 志牌，注明回路编号、用途、型号、规 格等内容。3、电缆在敷设过程中要注意防止擦 挂损伤，顺电缆盘放开，不能扭结，在 桥架弯曲处或穿管处等易造成电缆损伤 的部位均安排有人员。电缆在转弯处及两端留有相应余量。电缆在穿完管后管作密封处理。4、电缆敷设宜先长后短，避开浪费和减少接头。5、导线在穿管前将管内杂物及水清理洁净后才能进行。穿线前 戴上护圈。6 不同系统、不同电压等级的导线禁止穿在同一根保护管内。导 线在管内不得有接头和扭伤，接头放在接线盒内。中间连接和分支连 接采纳熔接、压接和搪锡。7、线槽内放线按回路编号，用塑料扎带绑扎成束，便于以后的 检查、维护和更换。8.10mm 2 以上的电缆可采纳干包后加电缆终端头套的做法或直 接干包法。电缆头做好后，其绝缘电阻符合要求。电缆终端头需固定 牢固。9、电缆头在制作过程中防止损伤芯线，芯线与线鼻配合，压接 时模具规格与芯线规格一致，压接牢固后搪锡。三、设备连接及接线...
