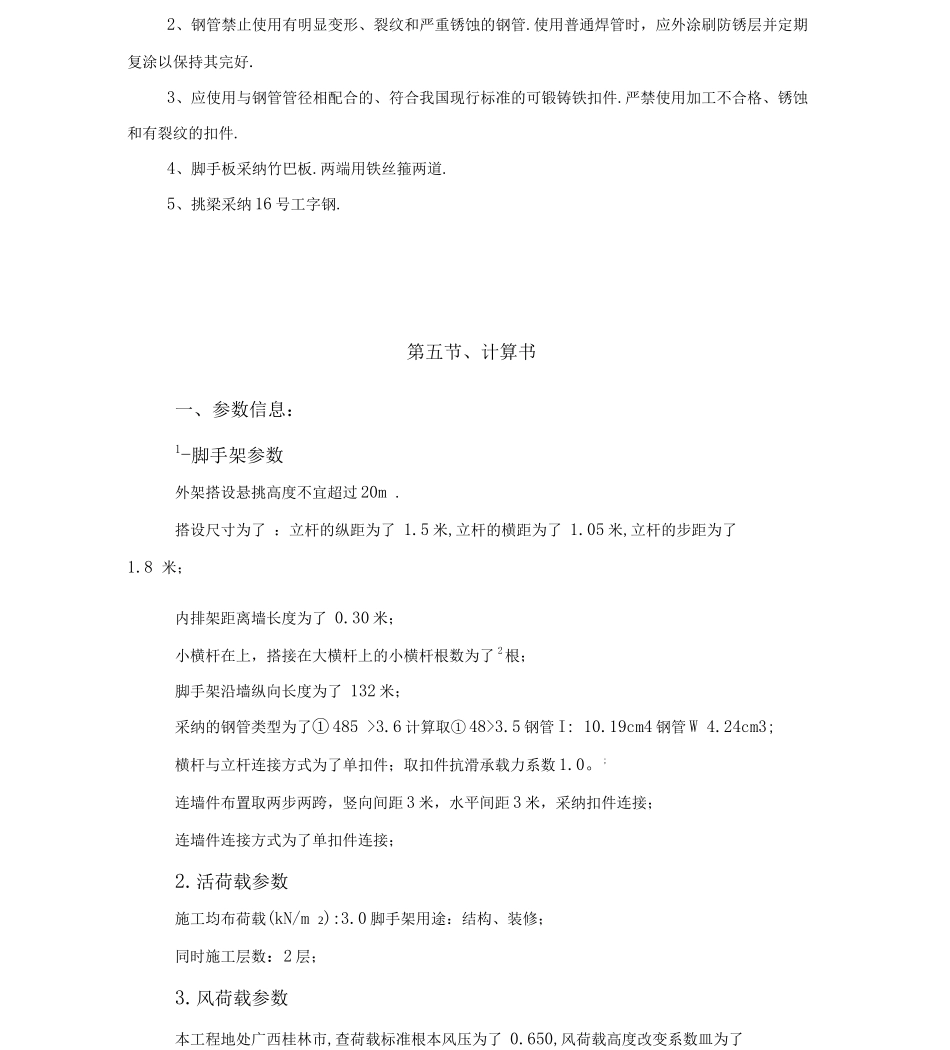

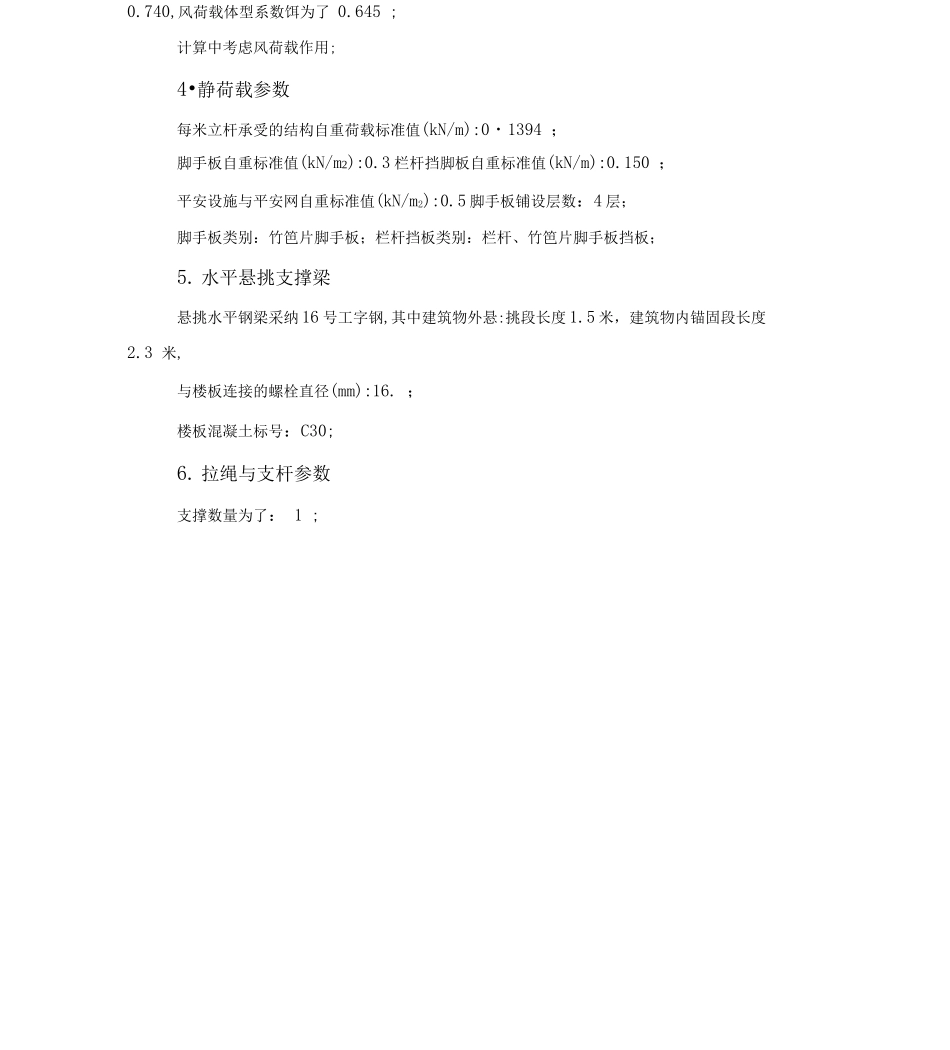

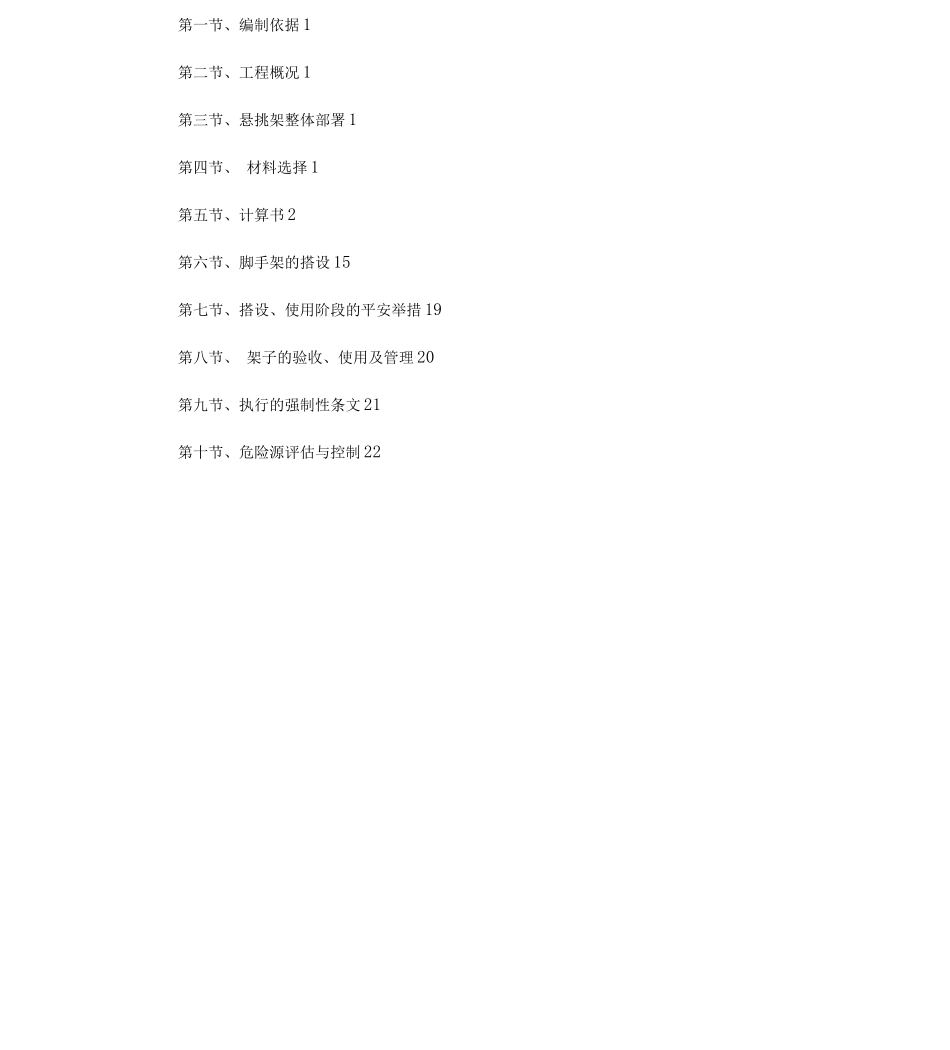

第一节、编制依据 1第二节、工程概况 1第三节、悬挑架整体部署 1第四节、 材料选择 1第五节、计算书 2第六节、脚手架的搭设 15第七节、搭设、使用阶段的平安举措 19第八节、 架子的验收、使用及管理 20第九节、执行的强制性条文 21第十节、危险源评估与控制 222、钢管禁止使用有明显变形、裂纹和严重锈蚀的钢管.使用普通焊管时，应外涂刷防锈层并定期复涂以保持其完好.3、应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件.严禁使用加工不合格、锈蚀和有裂纹的扣件.4、脚手板采纳竹巴板.两端用铁丝箍两道.5、挑梁采纳 16 号工字钢.第五节、计算书一、参数信息：1-脚手架参数外架搭设悬挑高度不宜超过 20m .搭设尺寸为了 ：立杆的纵距为了 1.5 米,立杆的横距为了 1.05 米,立杆的步距为了1.8 米；内排架距离墙长度为了 0.30 米；小横杆在上，搭接在大横杆上的小横杆根数为了 2根；脚手架沿墙纵向长度为了 132 米；采纳的钢管类型为了① 485 >3.6 计算取① 48>3.5 钢管 I: 10.19cm4 钢管 W 4.24cm3;横杆与立杆连接方式为了单扣件；取扣件抗滑承载力系数 1.0。;连墙件布置取两步两跨，竖向间距 3 米，水平间距 3 米，采纳扣件连接；连墙件连接方式为了单扣件连接；2.活荷载参数施工均布荷载(kN/m 2):3.0 脚手架用途：结构、装修；同时施工层数：2 层；3.风荷载参数本工程地处广西桂林市,查荷载标准根本风压为了 0.650,风荷载高度改变系数皿为了0.740,风荷载体型系数饵为了 0.645 ;计算中考虑风荷载作用;4•静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0・1394 ；脚手板自重标准值(kN/m2):0.3 栏杆挡脚板自重标准值(kN/m):0.150 ；平安设施与平安网自重标准值(kN/m2):0.5 脚手板铺设层数：4 层；脚手板类别：竹笆片脚手板；栏杆挡板类别：栏杆、竹笆片脚手板挡板；5. 水平悬挑支撑梁悬挑水平钢梁采纳 16 号工字钢,其中建筑物外悬:挑段长度 1.5 米，建筑物内锚固段长度2.3 米,与楼板连接的螺栓直径(mm):16. ；楼板混凝土标号：C30;6. 拉绳与支杆参数支撑数量为了： 1 ;单位：[rnm]悬挑脚手架侧面图悬挑水平钢梁采纳悬臂式结构，没有钢丝绳或支杆与建筑物拉结悬挑架正立面圈二、小横杆的计算：小横杆根据简支梁进行强度和挠度计算，小横杆在大横杆的上面.按小横杆上面的脚手板和活荷载作为了均布荷载计算小横杆的最大弯矩和变1•均布荷载值计算小横杆的自重标准值：P 1=...
