体育馆看台罩棚钢结构施工方案

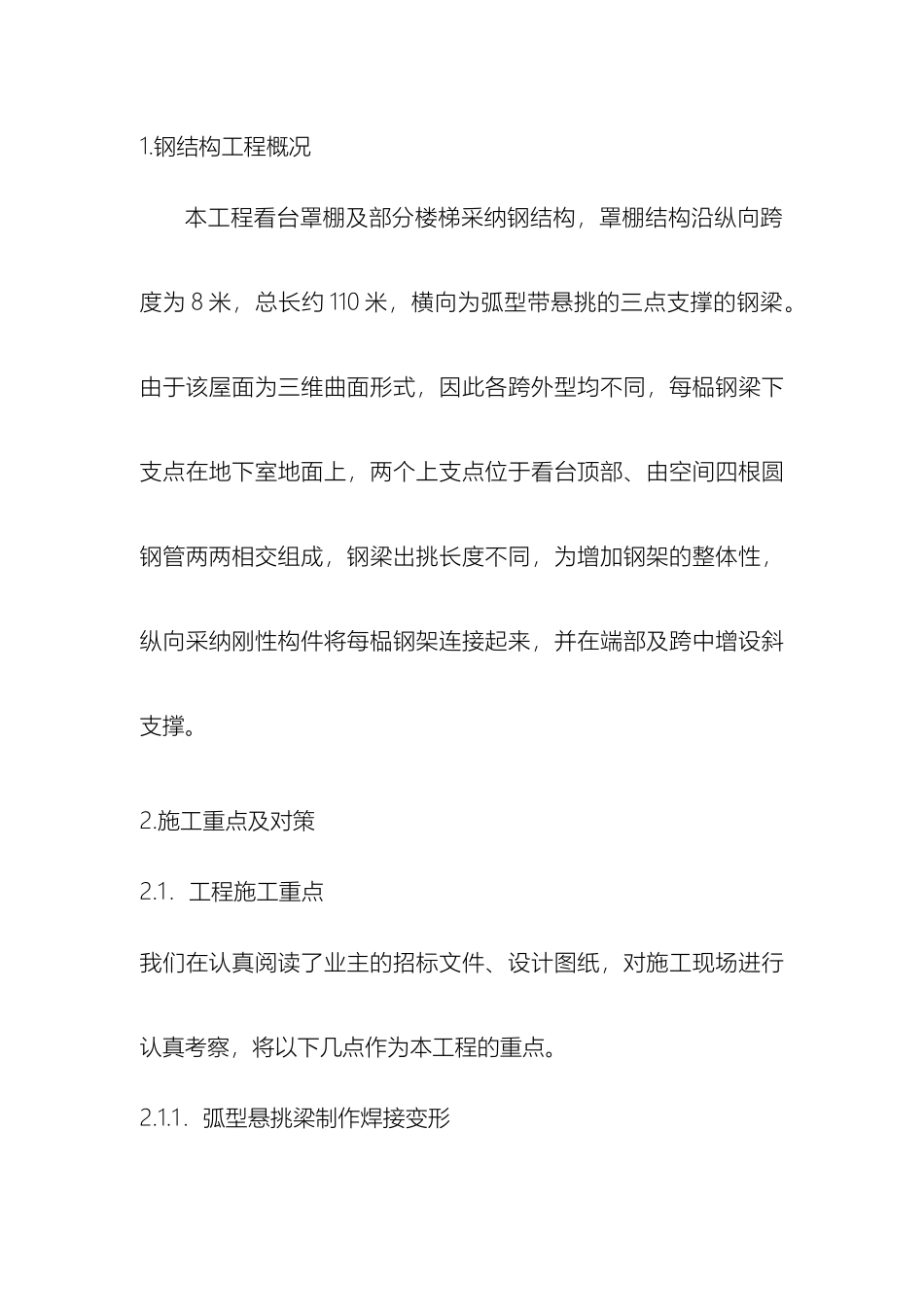

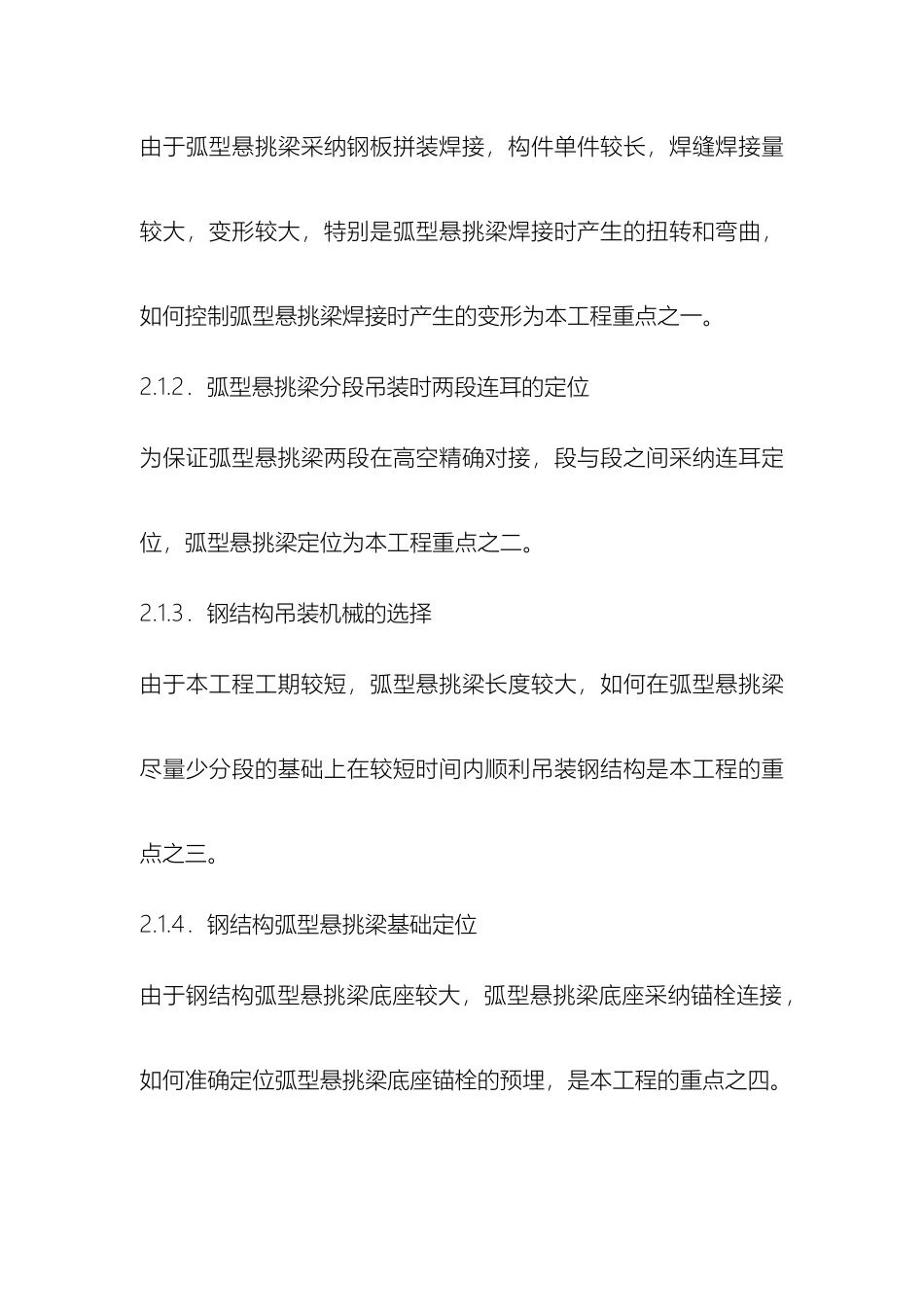

体育馆看台罩棚钢结构施工方案1.钢结构工程概况本工程看台罩棚及部分楼梯采纳钢结构，罩棚结构沿纵向跨度为 8 米，总长约 110 米，横向为弧型带悬挑的三点支撑的钢梁。由于该屋面为三维曲面形式，因此各跨外型均不同，每榀钢梁下支点在地下室地面上，两个上支点位于看台顶部、由空间四根圆钢管两两相交组成，钢梁出挑长度不同，为增加钢架的整体性，纵向采纳刚性构件将每榀钢架连接起来，并在端部及跨中增设斜支撑。2.施工重点及对策2.1．工程施工重点我们在认真阅读了业主的招标文件、设计图纸，对施工现场进行认真考察，将以下几点作为本工程的重点。2.1.1．弧型悬挑梁制作焊接变形由于弧型悬挑梁采纳钢板拼装焊接，构件单件较长，焊缝焊接量较大，变形较大，特别是弧型悬挑梁焊接时产生的扭转和弯曲，如何控制弧型悬挑梁焊接时产生的变形为本工程重点之一。2.1.2．弧型悬挑梁分段吊装时两段连耳的定位为保证弧型悬挑梁两段在高空精确对接，段与段之间采纳连耳定位，弧型悬挑梁定位为本工程重点之二。2.1.3．钢结构吊装机械的选择由于本工程工期较短，弧型悬挑梁长度较大，如何在弧型悬挑梁尽量少分段的基础上在较短时间内顺利吊装钢结构是本工程的重点之三。2.1.4．钢结构弧型悬挑梁基础定位由于钢结构弧型悬挑梁底座较大，弧型悬挑梁底座采纳锚栓连接，如何准确定位弧型悬挑梁底座锚栓的预埋，是本工程的重点之四。2.2．有关对策2.2.1．建立高效的管理机构、选派高素养的管理人员建立高效、健全的项目管理机构，明确岗位职责，把整个工程实施过程中的质量、安全、进度、文明施工、协调配合等职责进行有序分解并逐项落实，制定完善的项目管理制度，选派具有实施同类型工程丰富经验的管理人员，工程实施前与各协作单位签订责任合同，实施过程中加强与业主、监理的沟通，使各有关单位做到相互配合、相互理解，以确保工程顺利进行。2.2.2．加强过程管理，尽量减少焊接量，严格控制构件矫正加强板材下料控制，确保板材下料准确，严格控制拼装质量确保拼缝间隙以减少焊接量而减少构件焊接变形；认真设计焊接施焊顺序及尽量形成对称施焊以减少焊接变形；构件施焊结束后必须对钢结构弧型悬挑梁进行机械矫正；加强构件出厂前的检查，只有在构件全部经过检查后才能出场。2.2.3．推行胎架施工，工厂预拼，段与段之间采纳连耳定位钢结构弧型悬挑梁制作推行胎架施工，工厂预拼，实现钢结构弧型悬挑梁上附件的准确定位。解决钢结构弧型悬挑梁底座与连接板...
