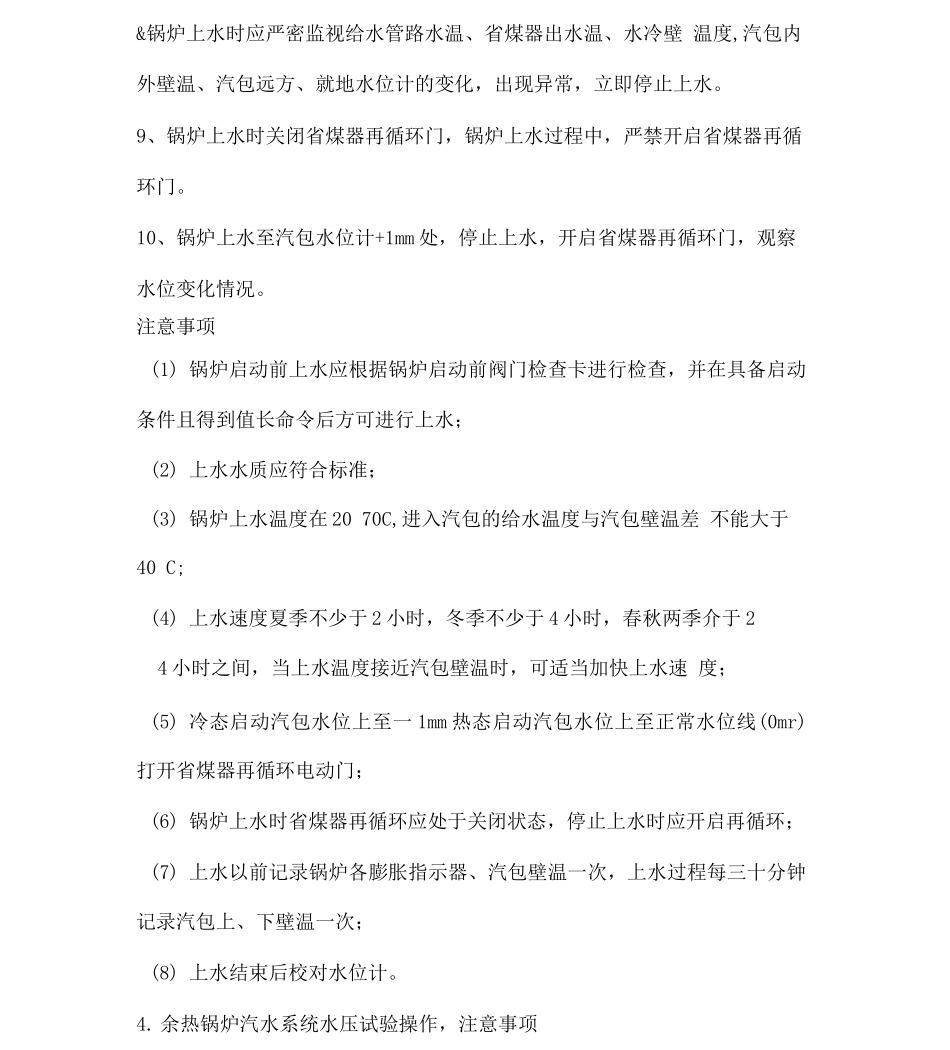

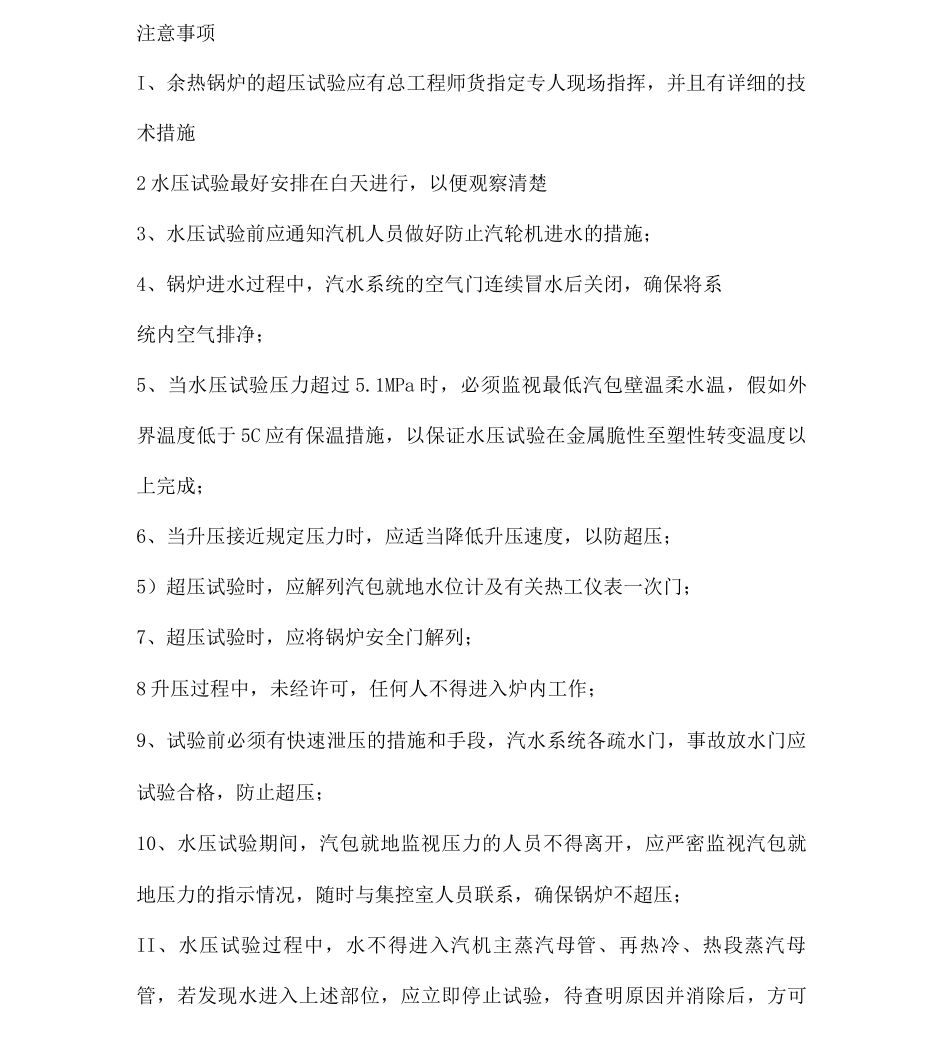

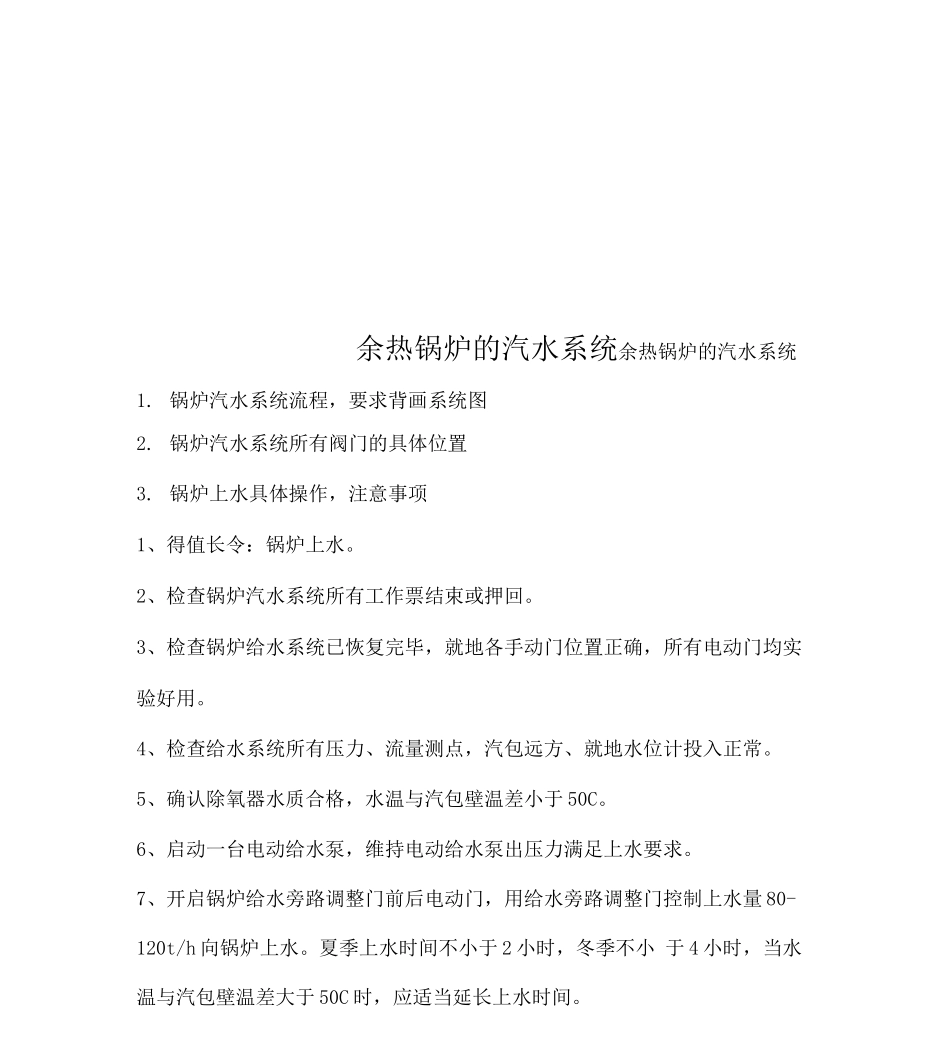

余热锅炉的汽水系统余热锅炉的汽水系统1. 锅炉汽水系统流程,要求背画系统图2. 锅炉汽水系统所有阀门的具体位置3. 锅炉上水具体操作,注意事项1、得值长令:锅炉上水。2、检查锅炉汽水系统所有工作票结束或押回。3、检查锅炉给水系统已恢复完毕,就地各手动门位置正确,所有电动门均实验好用。4、检查给水系统所有压力、流量测点,汽包远方、就地水位计投入正常。5、确认除氧器水质合格,水温与汽包壁温差小于 50C。6、启动一台电动给水泵,维持电动给水泵出压力满足上水要求。7、开启锅炉给水旁路调整门前后电动门,用给水旁路调整门控制上水量 80-120t/h 向锅炉上水。夏季上水时间不小于 2 小时,冬季不小 于 4 小时,当水温与汽包壁温差大于 50C 时,应适当延长上水时间。&锅炉上水时应严密监视给水管路水温、省煤器出水温、水冷壁 温度,汽包内外壁温、汽包远方、就地水位计的变化,出现异常,立即停止上水。9、锅炉上水时关闭省煤器再循环门,锅炉上水过程中,严禁开启省煤器再循环门。10、锅炉上水至汽包水位计+1mm 处,停止上水,开启省煤器再循环门,观察水位变化情况。注意事项(1) 锅炉启动前上水应根据锅炉启动前阀门检查卡进行检查,并在具备启动条件且得到值长命令后方可进行上水;(2) 上水水质应符合标准;(3) 锅炉上水温度在 20 70C,进入汽包的给水温度与汽包壁温差 不能大于40 C;(4) 上水速度夏季不少于 2 小时,冬季不少于 4 小时,春秋两季介于 24 小时之间,当上水温度接近汽包壁温时,可适当加快上水速 度;(5) 冷态启动汽包水位上至一 1mm 热态启动汽包水位上至正常水位线(0mr)打开省煤器再循环电动门;(6) 锅炉上水时省煤器再循环应处于关闭状态,停止上水时应开启再循环;(7) 上水以前记录锅炉各膨胀指示器、汽包壁温一次,上水过程每三十分钟记录汽包上、下壁温一次;(8) 上水结束后校对水位计。4. 余热锅炉汽水系统水压试验操作,注意事项注意事项I、余热锅炉的超压试验应有总工程师货指定专人现场指挥,并且有详细的技术措施2 水压试验最好安排在白天进行,以便观察清楚3、水压试验前应通知汽机人员做好防止汽轮机进水的措施;4、锅炉进水过程中,汽水系统的空气门连续冒水后关闭,确保将系统内空气排净;5、当水压试验压力超过 5.1MPa 时,必须监视最低汽包壁温柔水温,假如外界温度低于 5C 应有保温措施,以保证水压试验在金属脆性至塑性转变温度以上完成;6、当升压接近规定...
