作业 建筑给排水施工图识读

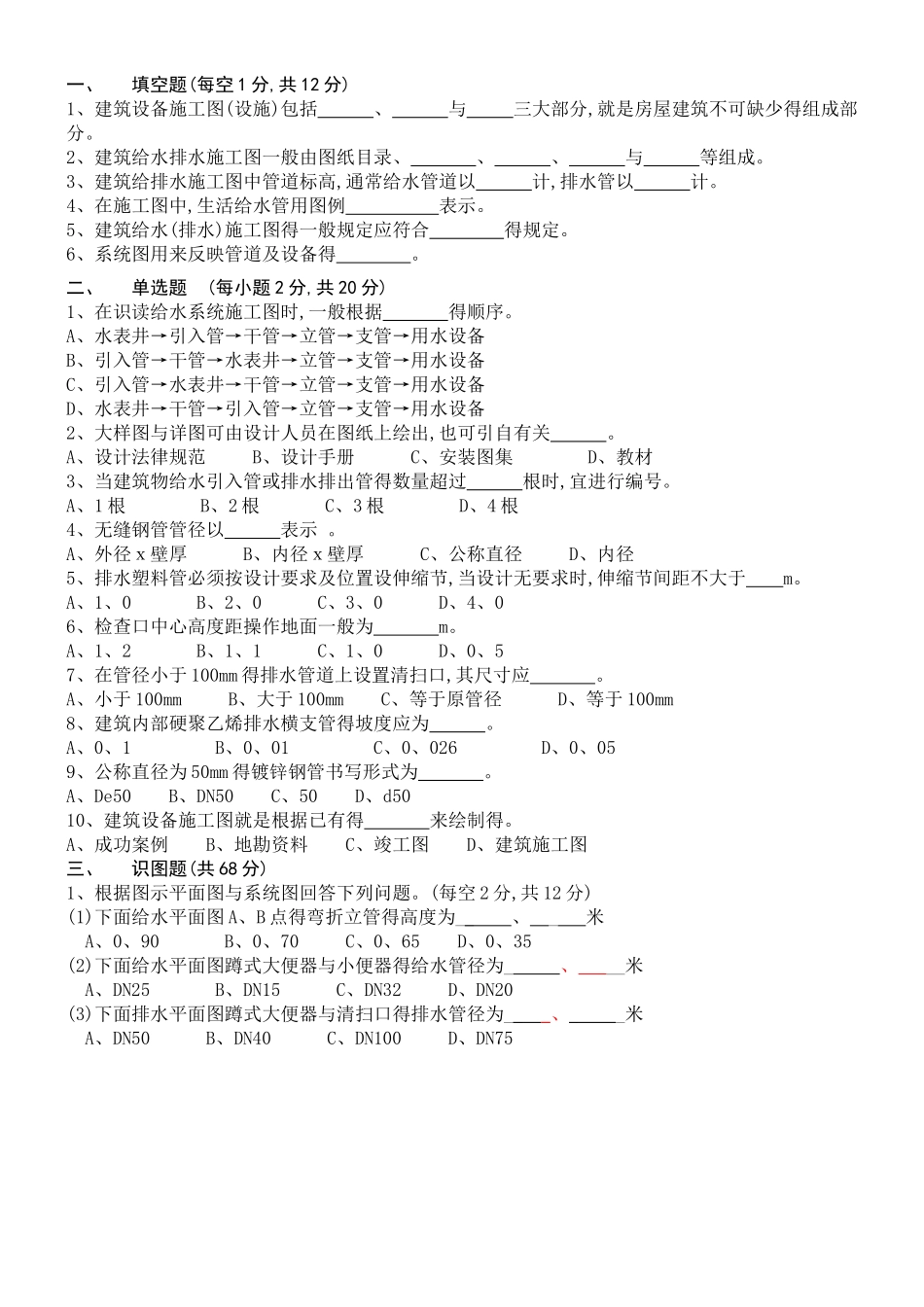

作业 建筑给排水施工图识读_第1页
1/4

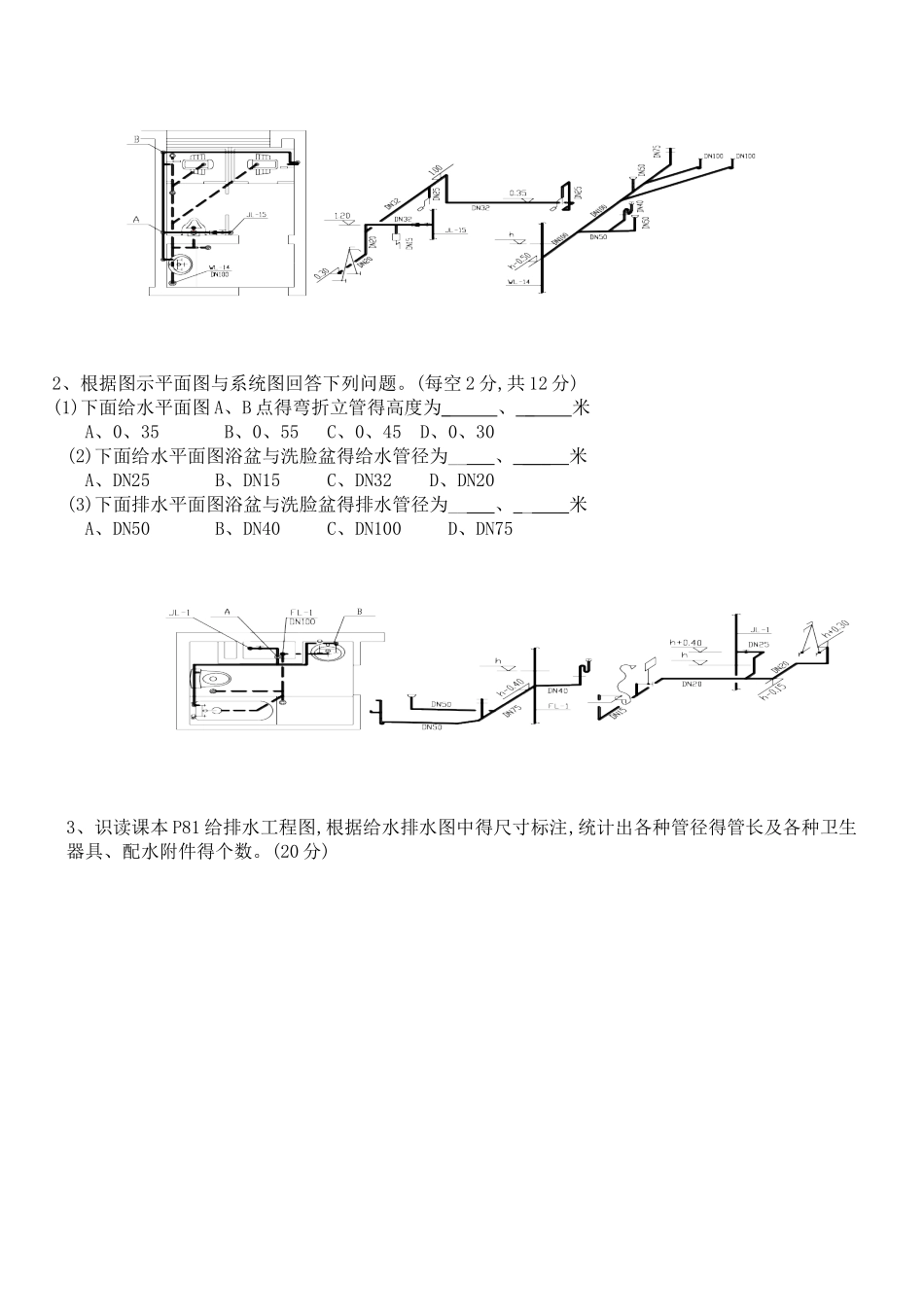

作业 建筑给排水施工图识读_第2页
2/4

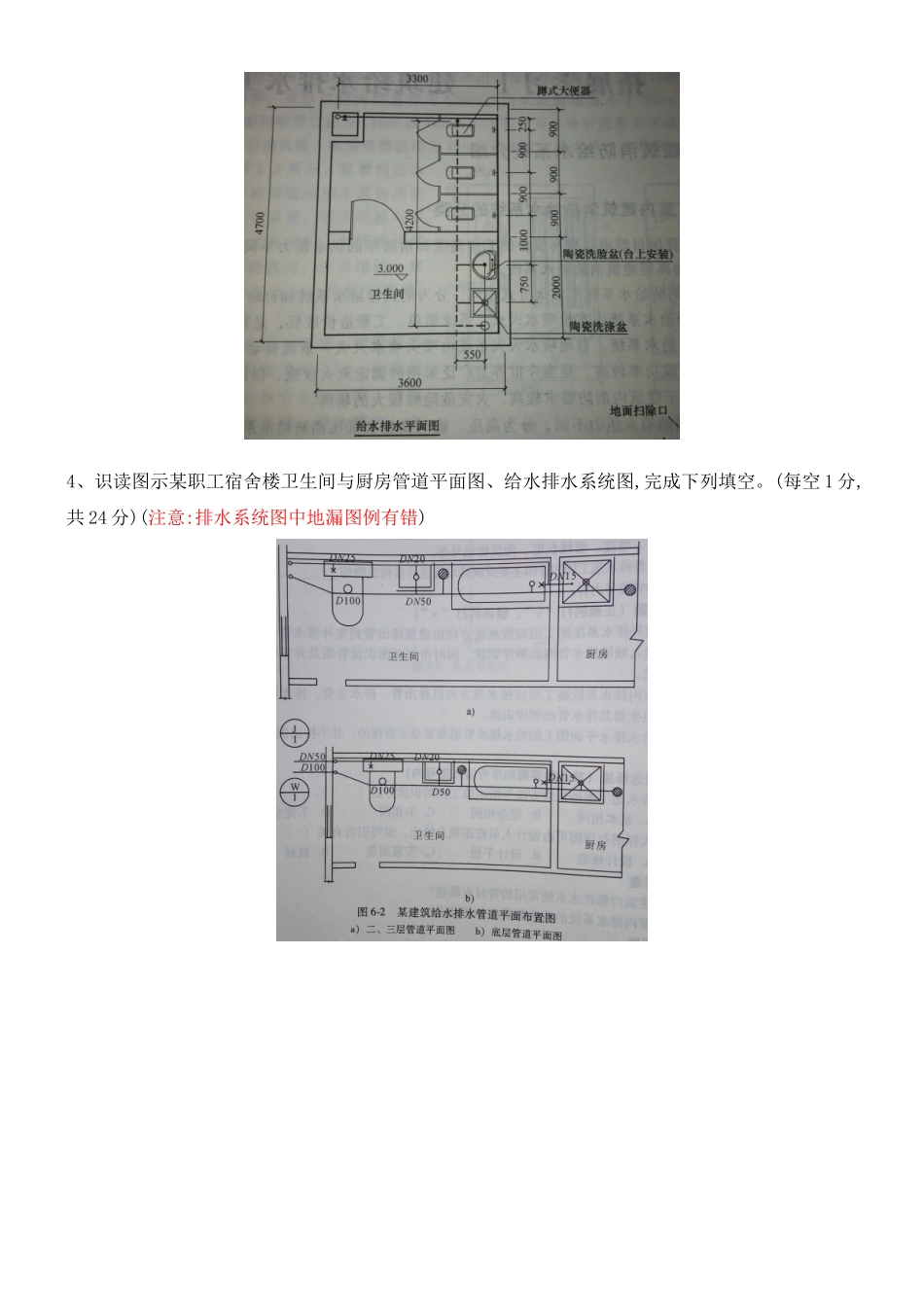

作业 建筑给排水施工图识读_第3页
3/4
一、填空题(每空 1 分,共 12 分)1、建筑设备施工图(设施)包括 、 与 三大部分,就是房屋建筑不可缺少得组成部分。2、建筑给水排水施工图一般由图纸目录、 、 、 与 等组成。3、建筑给排水施工图中管道标高,通常给水管道以 计,排水管以 计。4、在施工图中,生活给水管用图例 表示。5、建筑给水(排水)施工图得一般规定应符合 得规定。6、系统图用来反映管道及设备得 。 二、单选题 (每小题 2 分,共 20 分)1、在识读给水系统施工图时,一般根据 得顺序。A、水表井→引入管→干管→立管→支管→用水设备B、引入管→干管→水表井→立管→支管→用水设备C、引入管→水表井→干管→立管→支管→用水设备D、水表井→干管→引入管→立管→支管→用水设备2、大样图与详图可由设计人员在图纸上绘出,也可引自有关 。A、设计法律规范 B、设计手册 C、安装图集 D、教材3、当建筑物给水引入管或排水排出管得数量超过 根时,宜进行编号。A、1 根 B、2 根 C、3 根 D、4 根4、无缝钢管管径以 表示 。A、外径x壁厚 B、内径x壁厚 C、公称直径 D、内径 5、排水塑料管必须按设计要求及位置设伸缩节,当设计无要求时,伸缩节间距不大于 m。A、1、0 B、2、0 C、3、0 D、4、06、检查口中心高度距操作地面一般为 m。 A、1、2 B、1、1 C、1、0 D、0、57、在管径小于 100mm 得排水管道上设置清扫口,其尺寸应 。A、小于 100mm B、大于 100mm C、等于原管径 D、等于 100mm8、建筑内部硬聚乙烯排水横支管得坡度应为 。A、0、1 B、0、01 C、0、026 D、0、059、公称直径为 50mm 得镀锌钢管书写形式为 。A、De50 B、DN50 C、50 D、d5010、建筑设备施工图就是根据已有得 来绘制得。A、成功案例 B、地勘资料 C、竣工图 D、建筑施工图三、 识图题(共 68 分)1、根据图示平面图与系统图回答下列问题。(每空 2 分,共 12 分)(1)下面给水平面图 A、B 点得弯折立管得高度为__ 、 _ 米A、0、90 B、0、70 C、0、65 D、0、35(2)下面给水平面图蹲式大便器与小便器得给水管径为_ 、 __米A、DN25 B、DN15 C、DN32 D、DN20(3)下面排水平面图蹲式大便器与清扫口得排水管径为__ 、_ _米A、DN50 B、DN40 C、DN100 D、DN752、根据图示平面图与系统图回答下列问题。(每空 2 分,共 12 分)(1)下面给水平面图 A、B 点得弯折立管得高度为_ 、 _ 米A、0、35 B、0、55 C、0、45 D、0、30(2)下面给水...
