作业指导书预应力管道真空辅助压浆

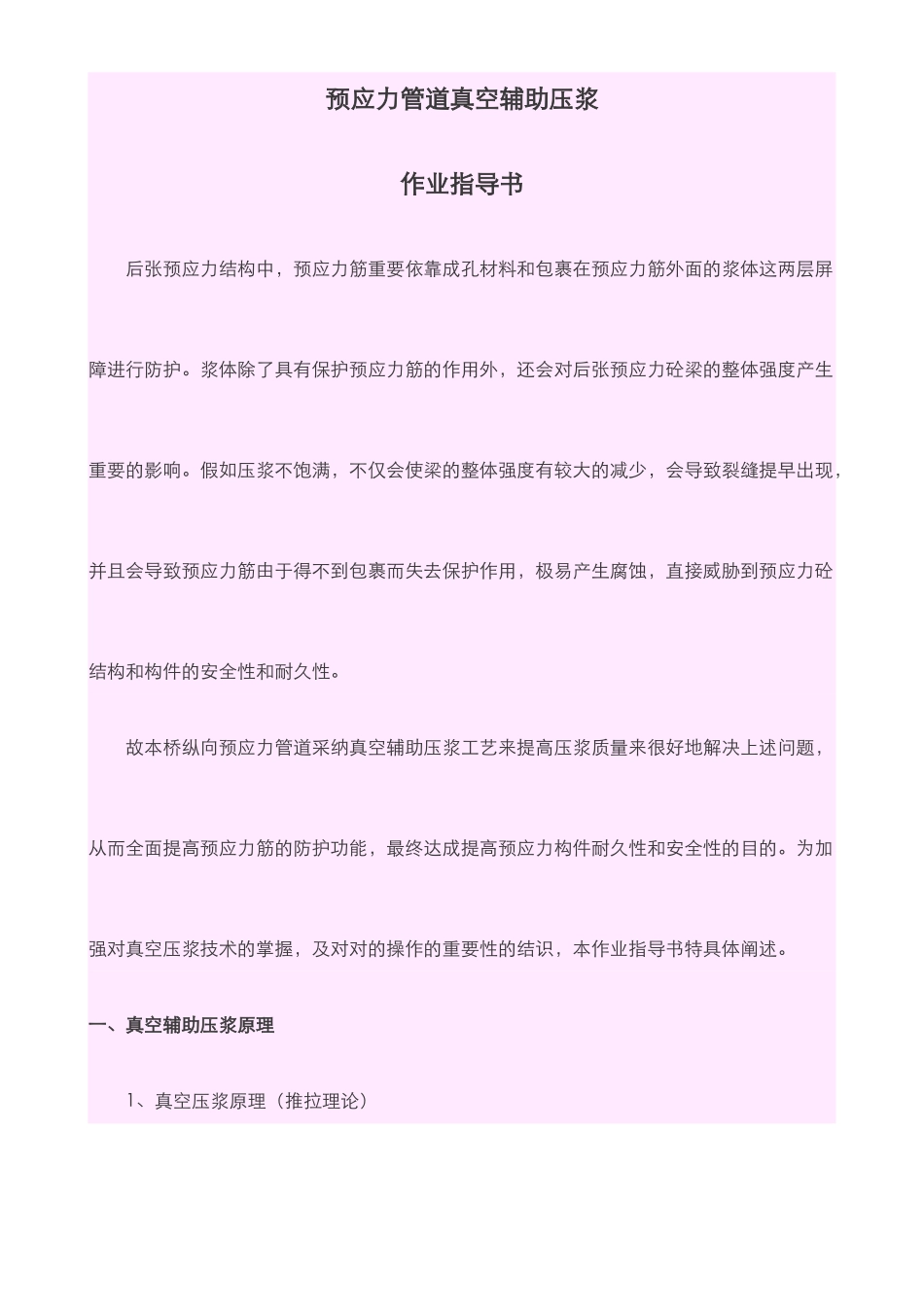

作业指导书预应力管道真空辅助压浆_第1页
1/15

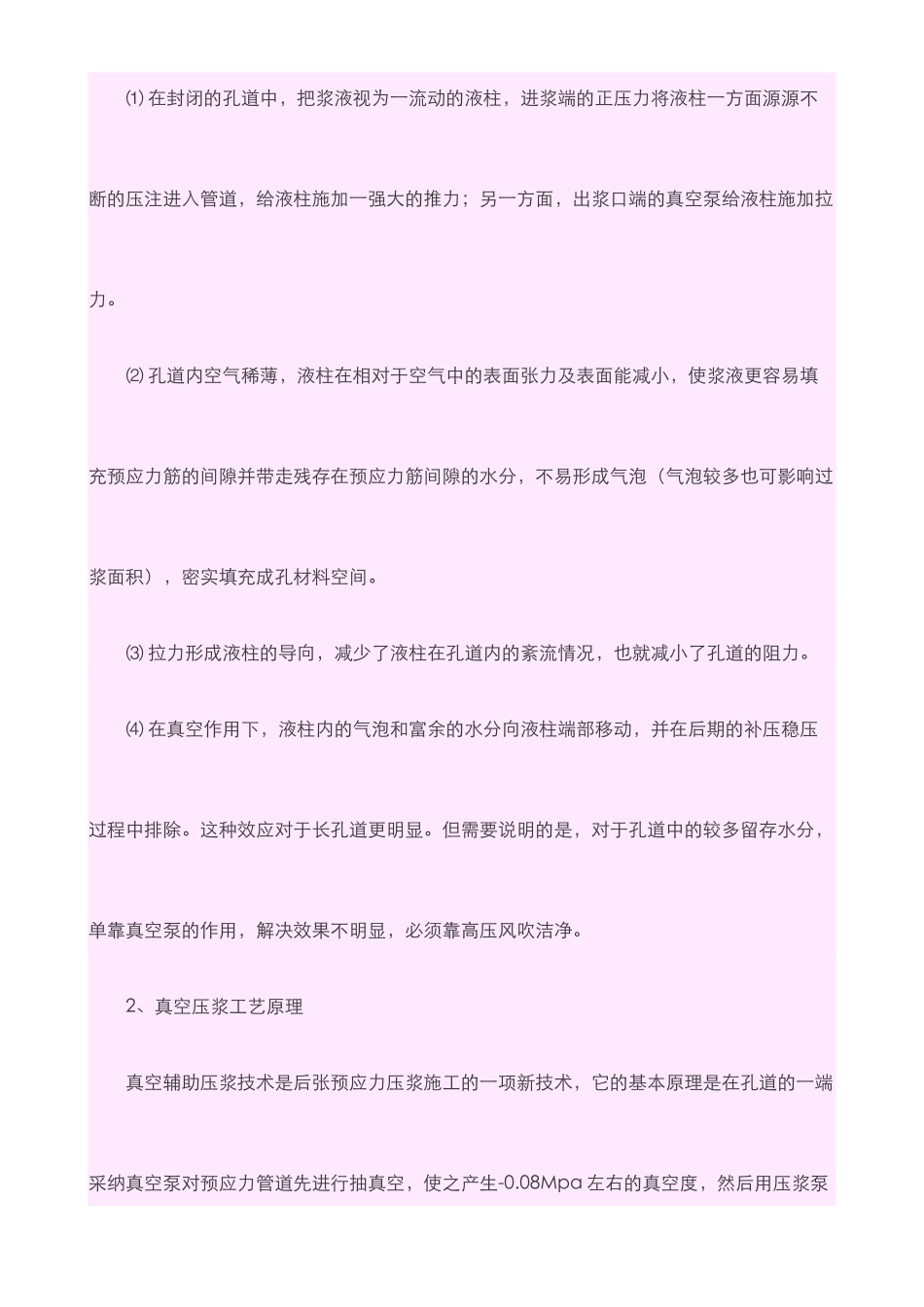

作业指导书预应力管道真空辅助压浆_第2页
2/15

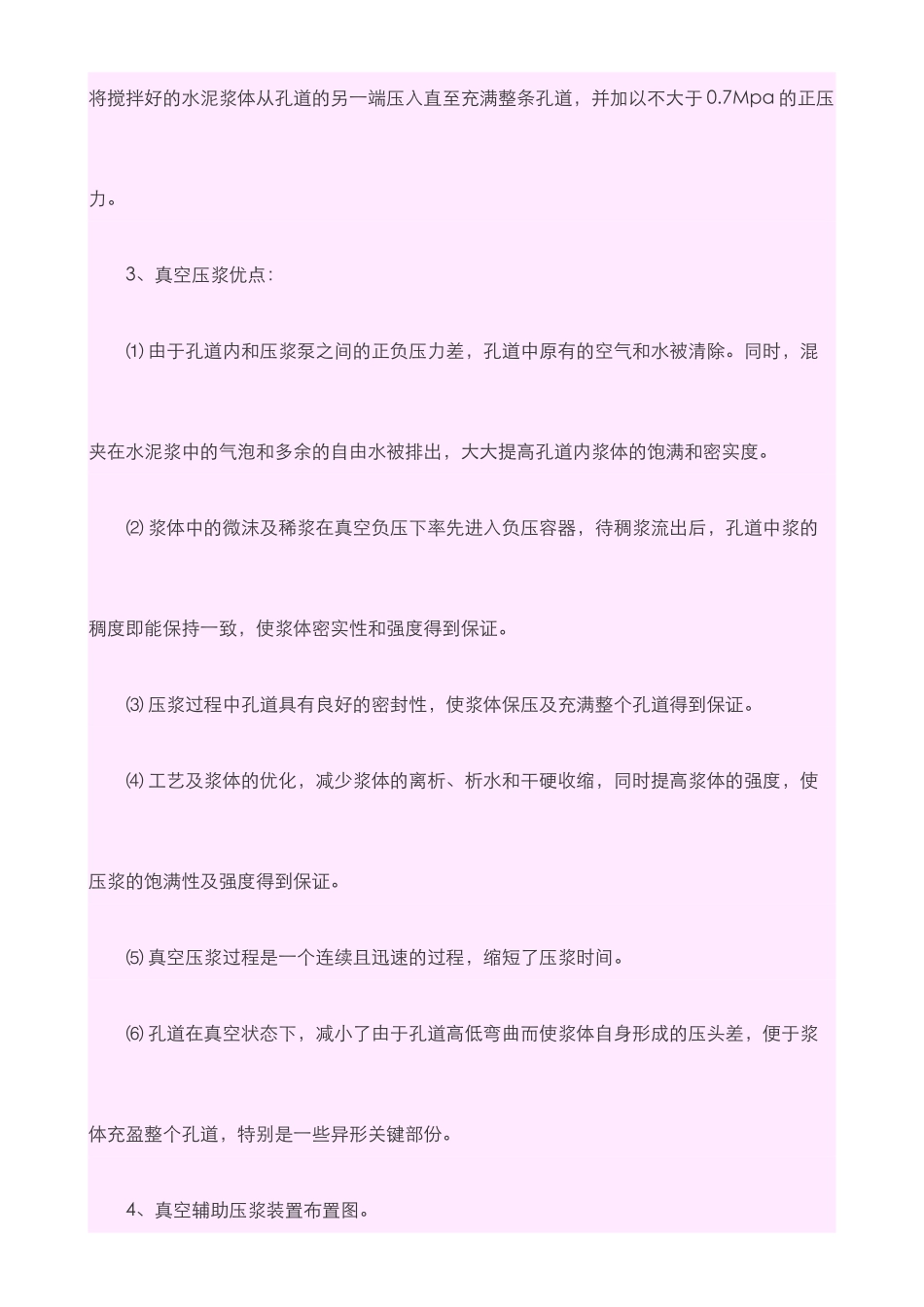

作业指导书预应力管道真空辅助压浆_第3页
3/15
预应力管道真空辅助压浆作业指导书后张预应力结构中,预应力筋重要依靠成孔材料和包裹在预应力筋外面的浆体这两层屏障进行防护。浆体除了具有保护预应力筋的作用外,还会对后张预应力砼梁的整体强度产生重要的影响。假如压浆不饱满,不仅会使梁的整体强度有较大的减少,会导致裂缝提早出现,并且会导致预应力筋由于得不到包裹而失去保护作用,极易产生腐蚀,直接威胁到预应力砼结构和构件的安全性和耐久性。 故本桥纵向预应力管道采纳真空辅助压浆工艺来提高压浆质量来很好地解决上述问题,从而全面提高预应力筋的防护功能,最终达成提高预应力构件耐久性和安全性的目的。为加强对真空压浆技术的掌握,及对对的操作的重要性的结识,本作业指导书特具体阐述。一、真空辅助压浆原理1、真空压浆原理(推拉理论)⑴ 在封闭的孔道中,把浆液视为一流动的液柱,进浆端的正压力将液柱一方面源源不断的压注进入管道,给液柱施加一强大的推力;另一方面,出浆口端的真空泵给液柱施加拉力。⑵ 孔道内空气稀薄,液柱在相对于空气中的表面张力及表面能减小,使浆液更容易填充预应力筋的间隙并带走残存在预应力筋间隙的水分,不易形成气泡(气泡较多也可影响过浆面积),密实填充成孔材料空间。⑶ 拉力形成液柱的导向,减少了液柱在孔道内的紊流情况,也就减小了孔道的阻力。⑷ 在真空作用下,液柱内的气泡和富余的水分向液柱端部移动,并在后期的补压稳压过程中排除。这种效应对于长孔道更明显。但需要说明的是,对于孔道中的较多留存水分,单靠真空泵的作用,解决效果不明显,必须靠高压风吹洁净。2、真空压浆工艺原理真空辅助压浆技术是后张预应力压浆施工的一项新技术,它的基本原理是在孔道的一端采纳真空泵对预应力管道先进行抽真空,使之产生-0.08Mpa 左右的真空度,然后用压浆泵将搅拌好的水泥浆体从孔道的另一端压入直至充满整条孔道,并加以不大于 0.7Mpa 的正压力。3、真空压浆优点: ⑴ 由于孔道内和压浆泵之间的正负压力差,孔道中原有的空气和水被清除。同时,混夹在水泥浆中的气泡和多余的自由水被排出,大大提高孔道内浆体的饱满和密实度。⑵ 浆体中的微沫及稀浆在真空负压下率先进入负压容器,待稠浆流出后,孔道中浆的稠度即能保持一致,使浆体密实性和强度得到保证。⑶ 压浆过程中孔道具有良好的密封性,使浆体保压及充满整个孔道得到保证。⑷ 工艺及浆体的优化,减少浆体的离析、析水和干硬收缩,同时提高浆体的强度,使压浆的...
