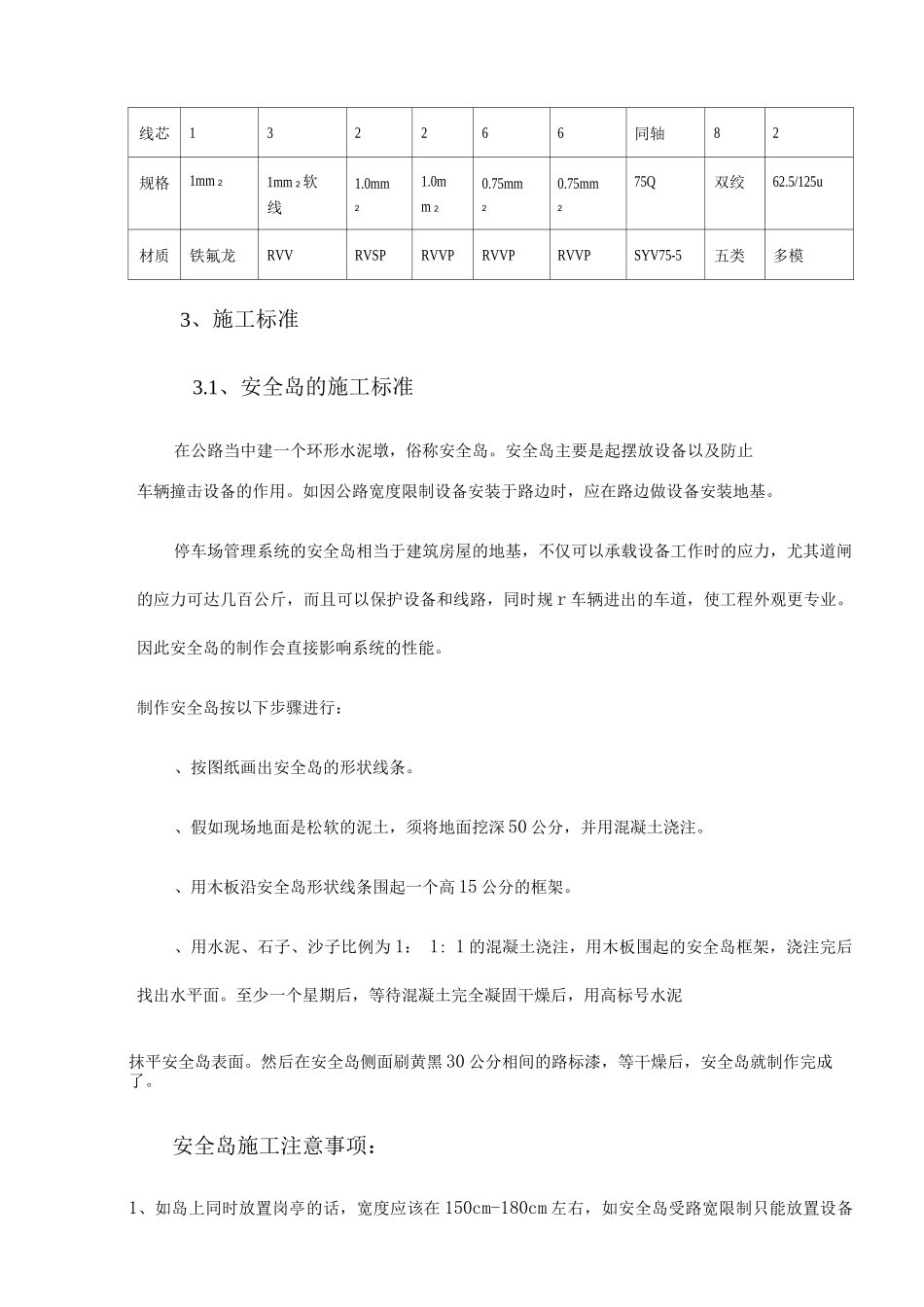

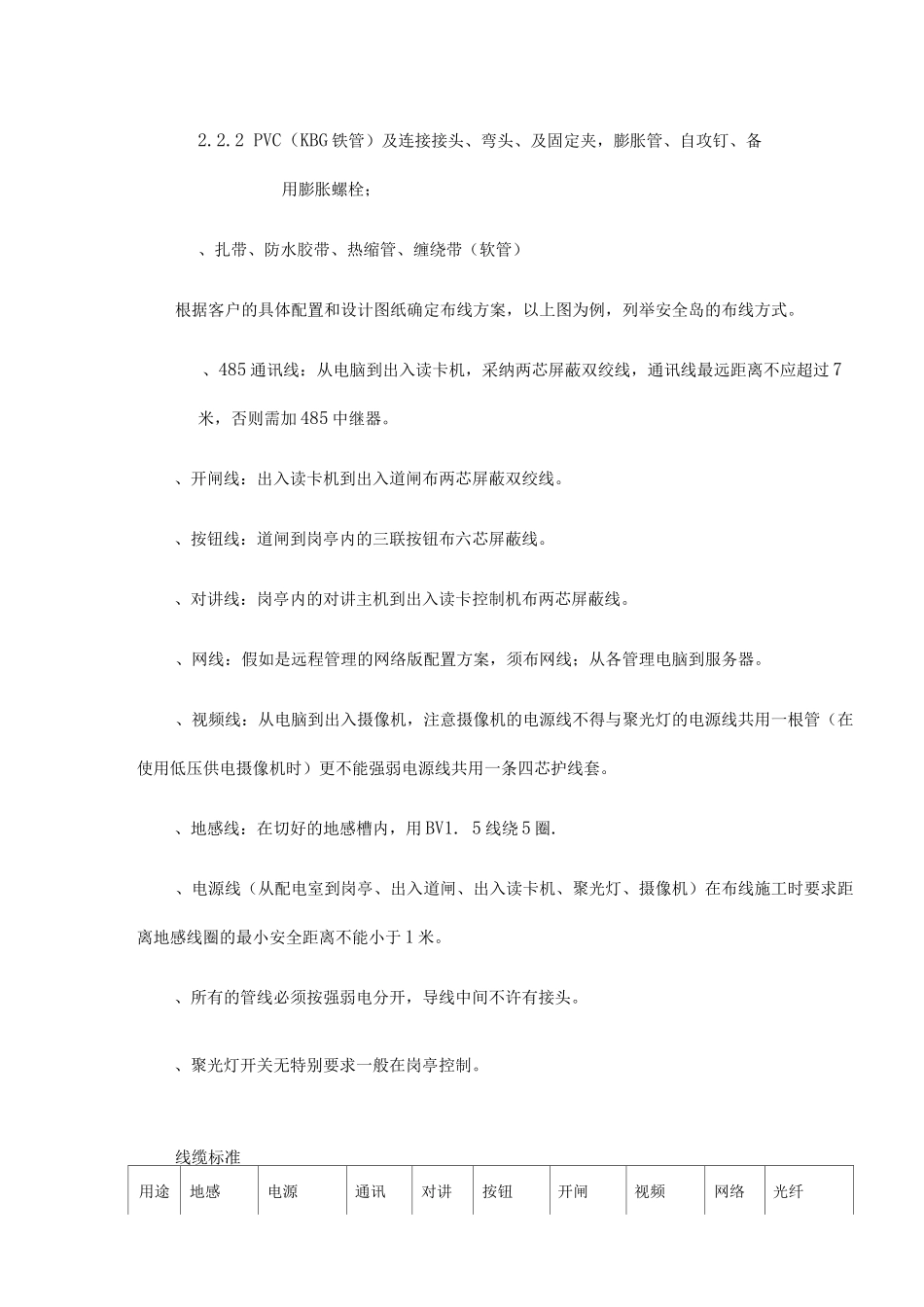

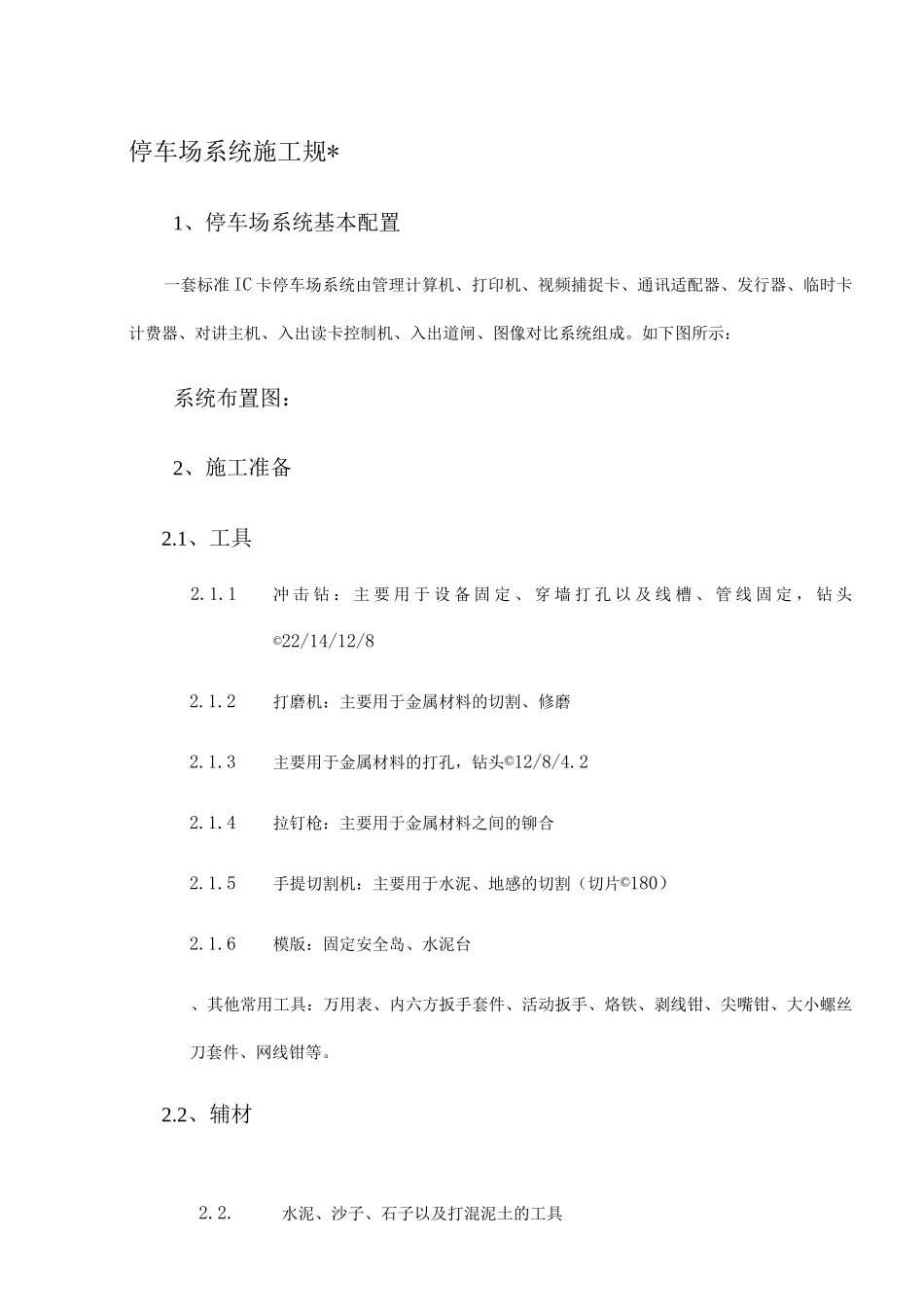

停车场系统施工规*1、停车场系统基本配置一套标准 IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临时卡计费器、对讲主机、入出读卡控制机、入出道闸、图像对比系统组成。如下图所示：系统布置图：2、施工准备2.1、工具2.1.1冲 击 钻 ： 主 要 用 于 设 备 固 定 、 穿 墙 打 孔 以 及 线 槽 、 管 线 固 定 ， 钻 头©22/14/12/82.1.2打磨机：主要用于金属材料的切割、修磨2.1.3主要用于金属材料的打孔，钻头©12/8/4.22.1.4拉钉枪：主要用于金属材料之间的铆合2.1.5手提切割机：主要用于水泥、地感的切割（切片©180）2.1.6模版：固定安全岛、水泥台、其他常用工具：万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝刀套件、网线钳等。2.2、辅材2.2. 1水泥、沙子、石子以及打混泥土的工具2.2.2 PVC（KBG 铁管）及连接接头、弯头、及固定夹，膨胀管、自攻钉、备用膨胀螺栓；、扎带、防水胶带、热缩管、缠绕带（软管）根据客户的具体配置和设计图纸确定布线方案，以上图为例，列举安全岛的布线方式。、485 通讯线：从电脑到出入读卡机，采纳两芯屏蔽双绞线，通讯线最远距离不应超过 7米，否则需加 485 中继器。、开闸线：出入读卡机到出入道闸布两芯屏蔽双绞线。、按钮线：道闸到岗亭内的三联按钮布六芯屏蔽线。、对讲线：岗亭内的对讲主机到出入读卡控制机布两芯屏蔽线。、网线：假如是远程管理的网络版配置方案，须布网线；从各管理电脑到服务器。、视频线：从电脑到出入摄像机，注意摄像机的电源线不得与聚光灯的电源线共用一根管（在使用低压供电摄像机时）更不能强弱电源线共用一条四芯护线套。、地感线：在切好的地感槽内，用 BV1. 5 线绕 5 圈.、电源线（从配电室到岗亭、出入道闸、出入读卡机、聚光灯、摄像机）在布线施工时要求距离地感线圈的最小安全距离不能小于 1 米。、所有的管线必须按强弱电分开，导线中间不许有接头。、聚光灯开关无特别要求一般在岗亭控制。线缆标准用途地感电源通讯对讲按钮开闸视频网络光纤线芯132266同轴82规格1mm 21mm 2 软线1.0mm21.0mm 20.75mm20.75mm275Q双绞62.5/125u材质铁氟龙RVVRVSPRVVPRVVPRVVPSYV75-5五类多模3、施工标准3.1、安全岛的施工标准在公路当中建一个环形水泥墩，俗称安全岛。安全岛主要是起摆放设备以及防止车辆撞击设备的作用。如因公路宽度限制设备安装于路边时，应在路边做设备安装地基...
