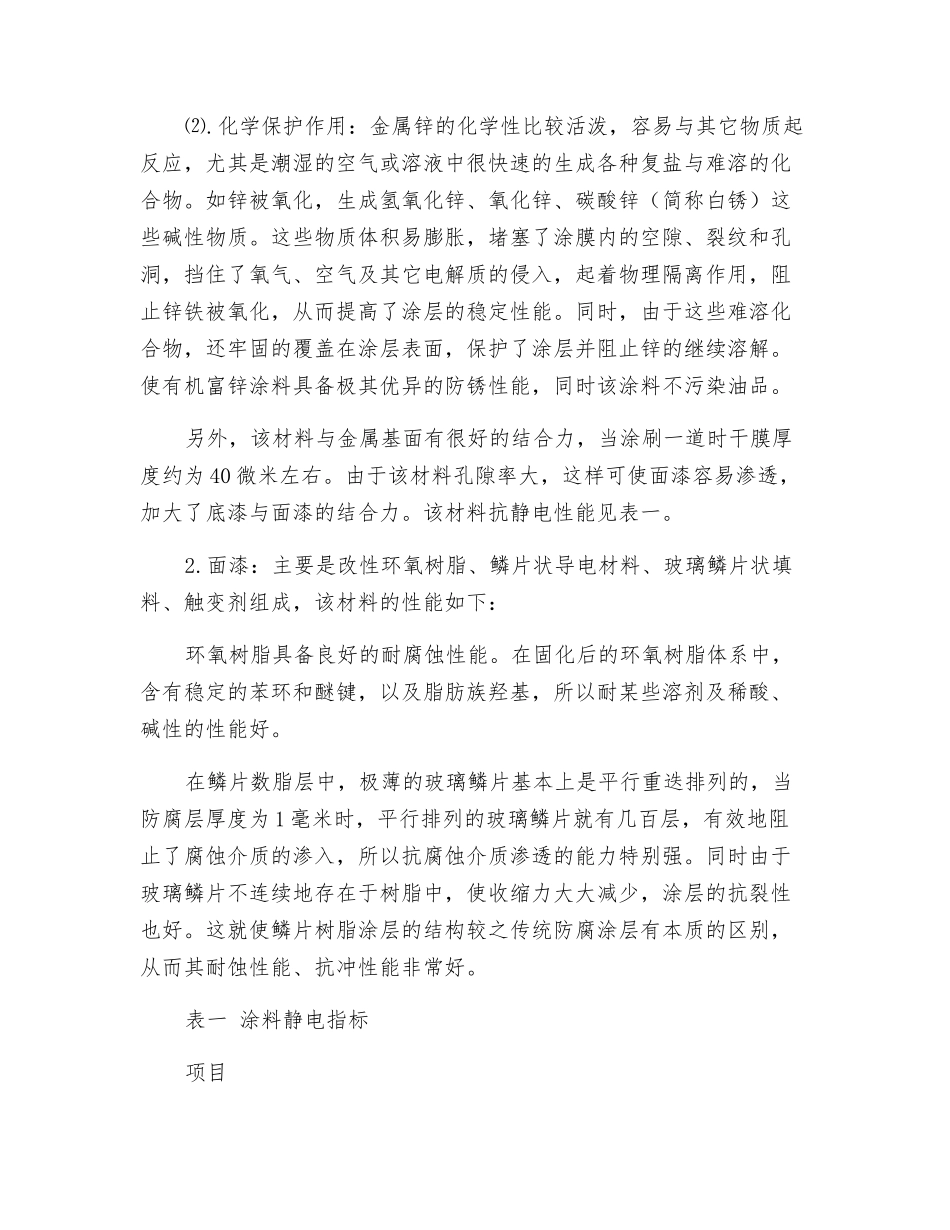

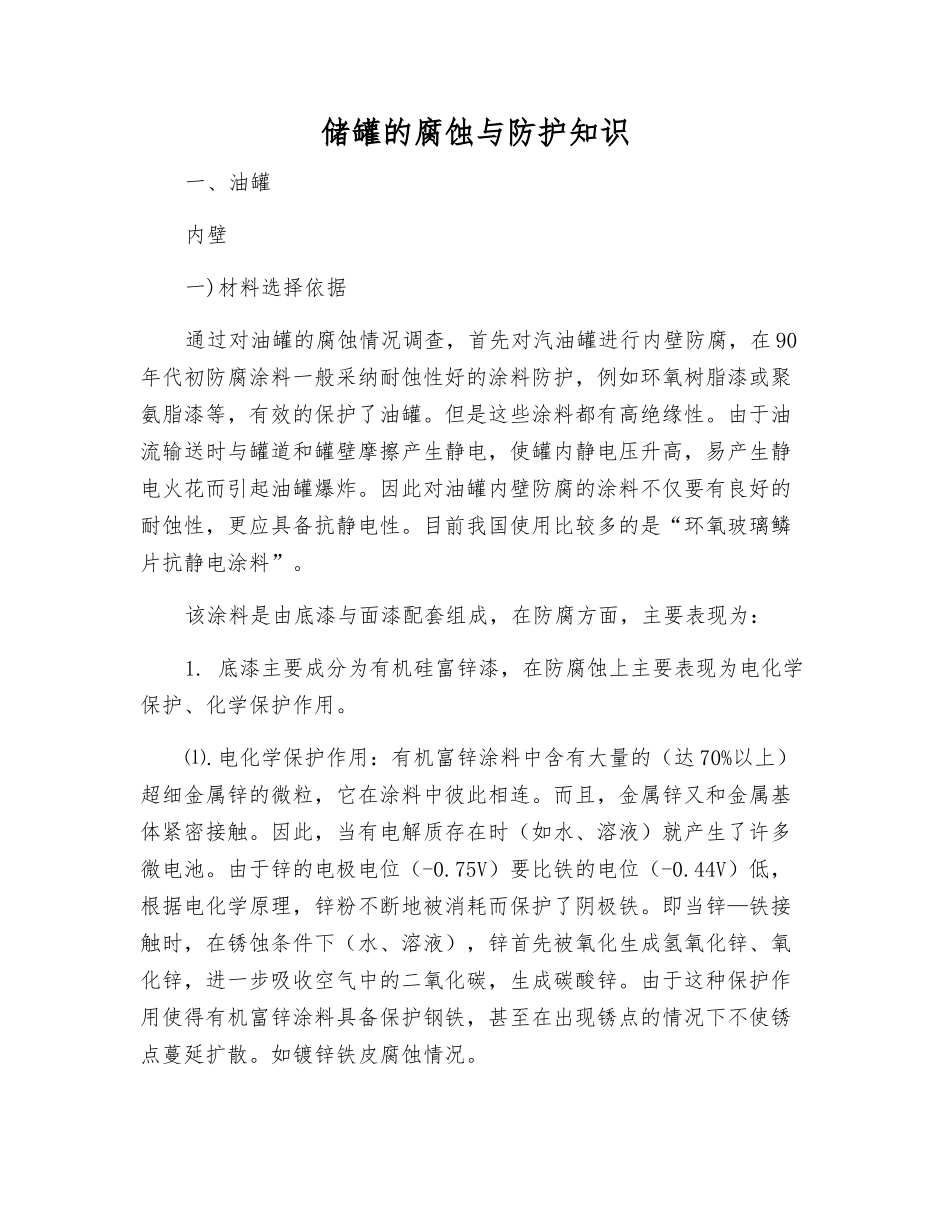

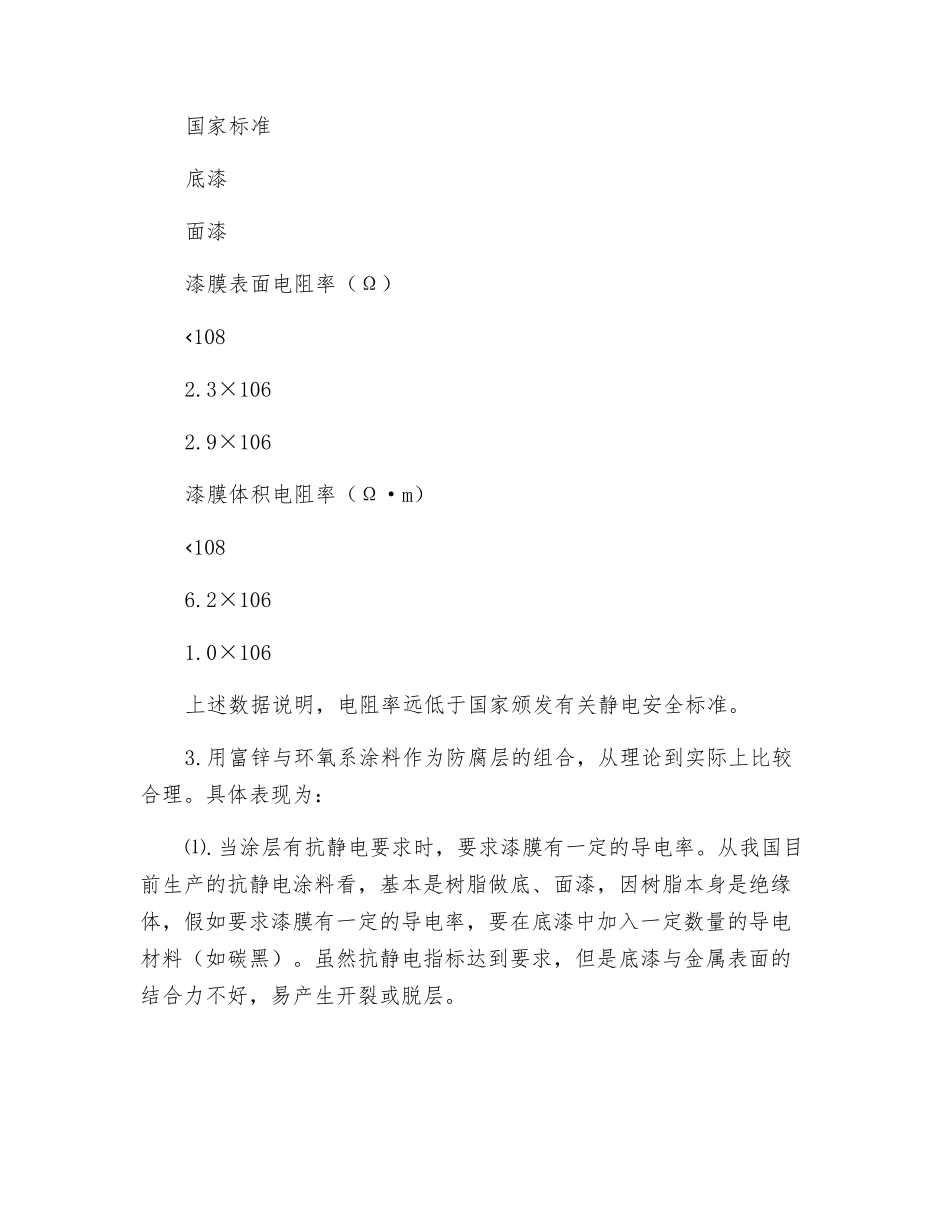

储罐的腐蚀与防护知识一、油罐内壁一)材料选择依据通过对油罐的腐蚀情况调查，首先对汽油罐进行内壁防腐，在 90年代初防腐涂料一般采纳耐蚀性好的涂料防护，例如环氧树脂漆或聚氨脂漆等，有效的保护了油罐。但是这些涂料都有高绝缘性。由于油流输送时与罐道和罐壁摩擦产生静电，使罐内静电压升高，易产生静电火花而引起油罐爆炸。因此对油罐内壁防腐的涂料不仅要有良好的耐蚀性，更应具备抗静电性。目前我国使用比较多的是“环氧玻璃鳞片抗静电涂料”。该涂料是由底漆与面漆配套组成，在防腐方面，主要表现为：1. 底漆主要成分为有机硅富锌漆，在防腐蚀上主要表现为电化学保护、化学保护作用。⑴.电化学保护作用：有机富锌涂料中含有大量的（达 70%以上）超细金属锌的微粒，它在涂料中彼此相连。而且，金属锌又和金属基体紧密接触。因此，当有电解质存在时（如水、溶液）就产生了许多微电池。由于锌的电极电位（-0.75V）要比铁的电位（-0.44V）低，根据电化学原理，锌粉不断地被消耗而保护了阴极铁。即当锌—铁接触时，在锈蚀条件下（水、溶液），锌首先被氧化生成氢氧化锌、氧化锌，进一步吸收空气中的二氧化碳，生成碳酸锌。由于这种保护作用使得有机富锌涂料具备保护钢铁，甚至在出现锈点的情况下不使锈点蔓延扩散。如镀锌铁皮腐蚀情况。⑵.化学保护作用：金属锌的化学性比较活泼，容易与其它物质起反应，尤其是潮湿的空气或溶液中很快速的生成各种复盐与难溶的化合物。如锌被氧化，生成氢氧化锌、氧化锌、碳酸锌（简称白锈）这些碱性物质。这些物质体积易膨胀，堵塞了涂膜内的空隙、裂纹和孔洞，挡住了氧气、空气及其它电解质的侵入，起着物理隔离作用，阻止锌铁被氧化，从而提高了涂层的稳定性能。同时，由于这些难溶化合物，还牢固的覆盖在涂层表面，保护了涂层并阻止锌的继续溶解。使有机富锌涂料具备极其优异的防锈性能，同时该涂料不污染油品。另外，该材料与金属基面有很好的结合力，当涂刷一道时干膜厚度约为 40 微米左右。由于该材料孔隙率大，这样可使面漆容易渗透，加大了底漆与面漆的结合力。该材料抗静电性能见表一。2.面漆：主要是改性环氧树脂、鳞片状导电材料、玻璃鳞片状填料、触变剂组成，该材料的性能如下：环氧树脂具备良好的耐腐蚀性能。在固化后的环氧树脂体系中，含有稳定的苯环和醚键，以及脂肪族羟基，所以耐某些溶剂及稀酸、碱性的性能好。在鳞片数脂层中，极薄的玻璃鳞片基本上是平行重迭排列的，当防腐层厚度...
