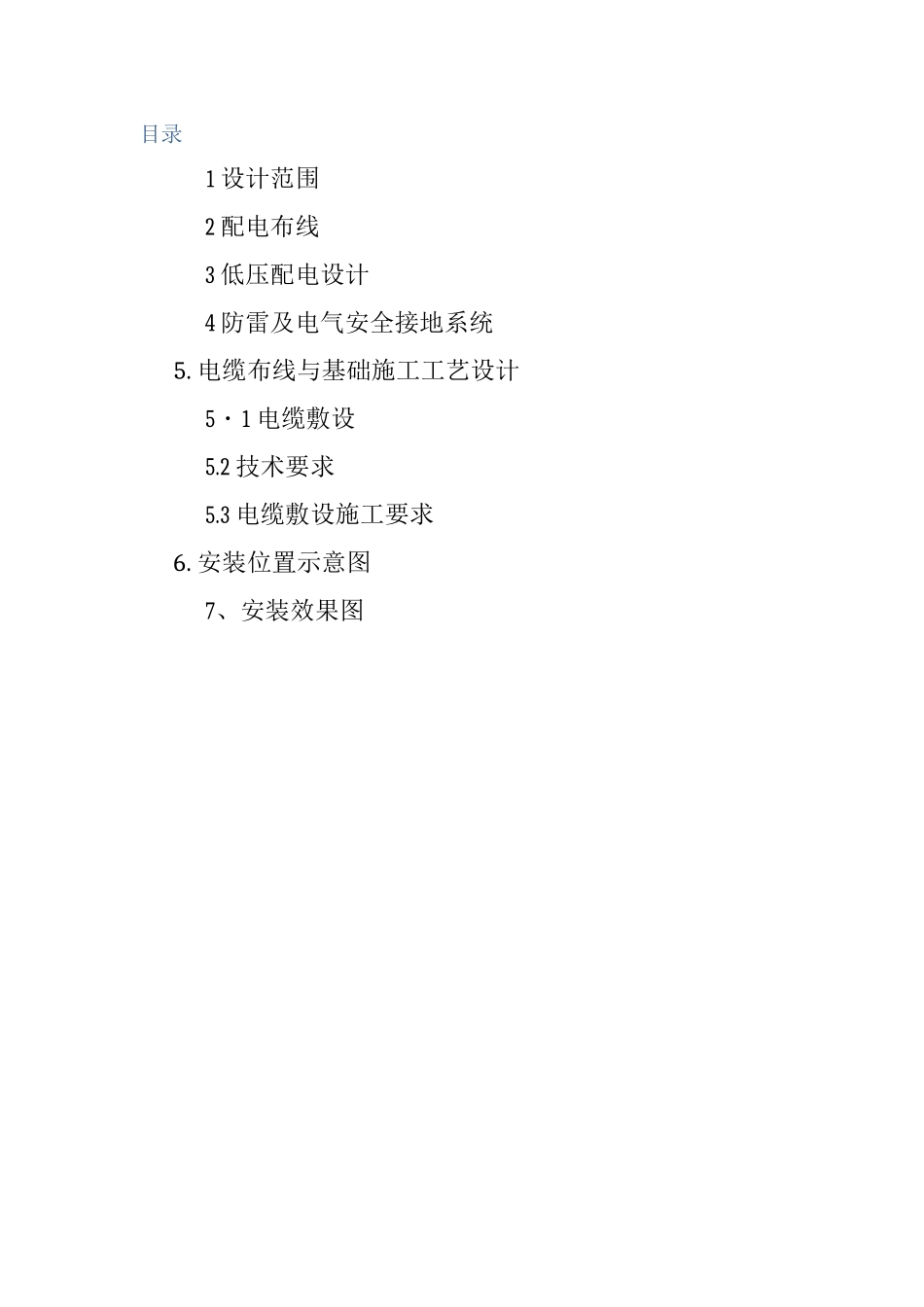

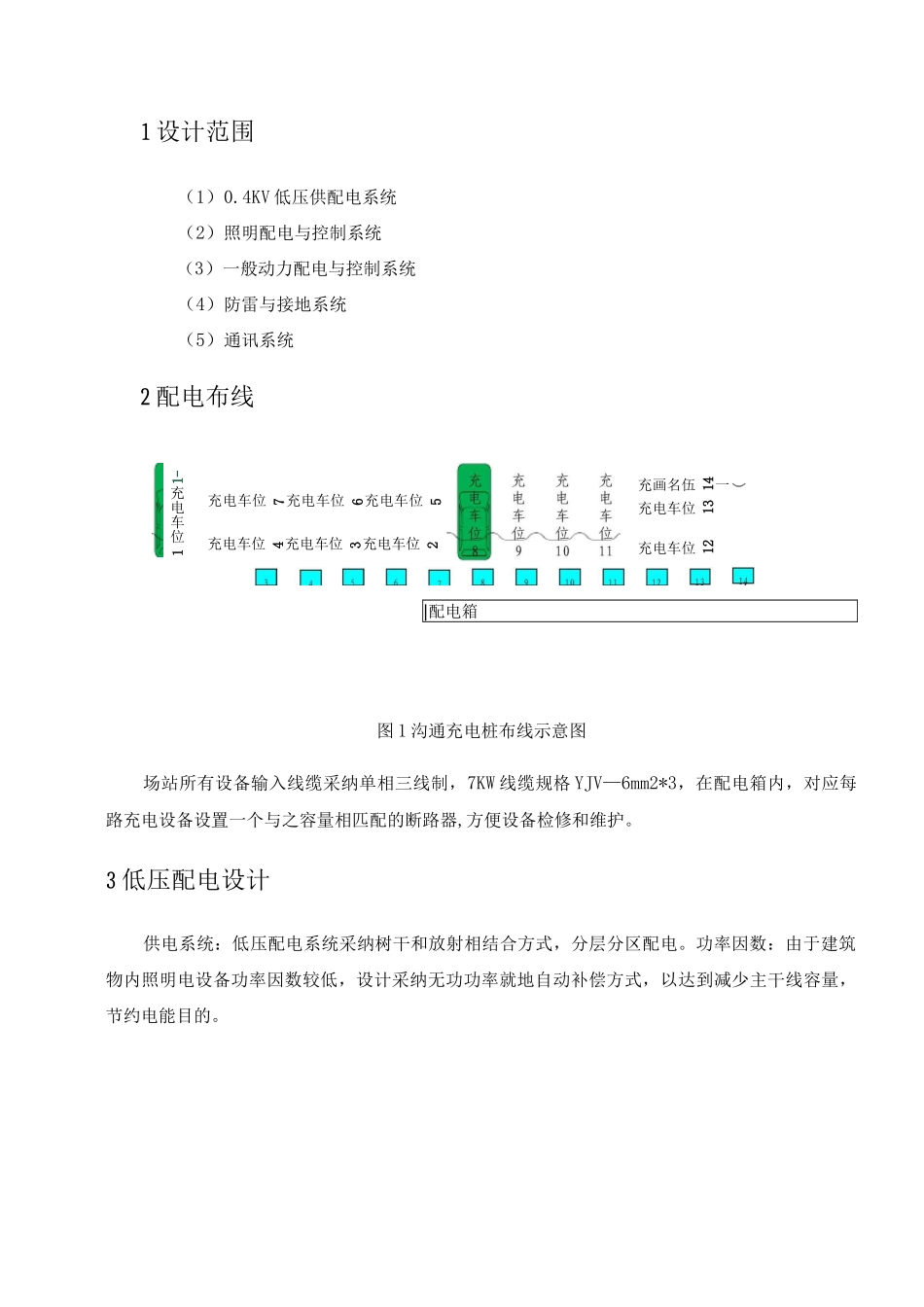

沟通充电桩施工方案2025 年 6 月目录1 设计范围2 配电布线3 低压配电设计4 防雷及电气安全接地系统5. 电缆布线与基础施工工艺设计5・1 电缆敷设5.2 技术要求5.3 电缆敷设施工要求6. 安装位置示意图7、安装效果图1 设计范围（1）0.4KV 低压供配电系统（2）照明配电与控制系统（3）一般动力配电与控制系统（4）防雷与接地系统（5）通讯系统2 配电布线|配电箱图 1 沟通充电桩布线示意图场站所有设备输入线缆采纳单相三线制，7KW 线缆规格 YJV—6mm2*3，在配电箱内，对应每路充电设备设置一个与之容量相匹配的断路器,方便设备检修和维护。3 低压配电设计供电系统：低压配电系统采纳树干和放射相结合方式，分层分区配电。功率因数：由于建筑物内照明电设备功率因数较低，设计采纳无功功率就地自动补偿方式，以达到减少主干线容量，节约电能目的。充画名伍14一(充电车位13充电车位12充电车位7充电车位6充电车位5充电车位4充电车位3充电车位2J 1-IE充电车位14 防雷及电气安全接地系统接地保护采纳 TN-S 或 TN-C-S 制。照明插座回路均设置漏电保护开关。强、弱电井设置等位联结线，正常情况下建筑物内不带电金属设备均须与等电位联结线可靠连接.筑物防雷采纳法拉第笼式方法。5。电缆布线与基础施工工艺设计5. 1 电缆敷设本项目所有电缆敷设采纳桥架、铺管及穿线方式布线。主要布线有动力线和通信线缆。即充电桩至配电房动力电缆、充电机至监控机房通信线缆(也可以用无线方式)。5。2 技术要求(1) 电缆通道应畅通，不可积水。金属部分的防腐层应完整.(2) 电缆型号、电压、规格应符合设计要求.(3) 电缆外观应无损伤、绝缘良好。(4)敷设前应按设计和实际路径计算每根电缆的长度，合理安排电缆,减少电缆接头。(5) 带电区域内敷设电缆，应有可靠的安全措施.(6) 电缆各支持点间的距离应符合设计要求，当设计无规定时，应满足相关规程法律规范的要求。(7)控制电缆的最小弯曲半径不得小于其外径的 10 倍；交联聚乙稀绝缘电力电缆的最小弯曲半径不得小于其外径的 15 倍。其它电缆的最小弯曲半径不得小于该型电缆规定的要求。(8) 并列敷设的电力电缆，其接头的位置应相互错开；电缆敷设排列整齐，不宜交叉.(9)在电缆终端头、电缆接头、拐弯处及直埋电缆的两端应设置标志牌，标志牌规格统一，具有防腐措施，安装牢固。编号清楚不易脱落。（10 ）电缆在进入电缆管、建筑物、盘（柜）及其它可能受到机械损伤的地方时，出入和管须...
