光伏发电原理

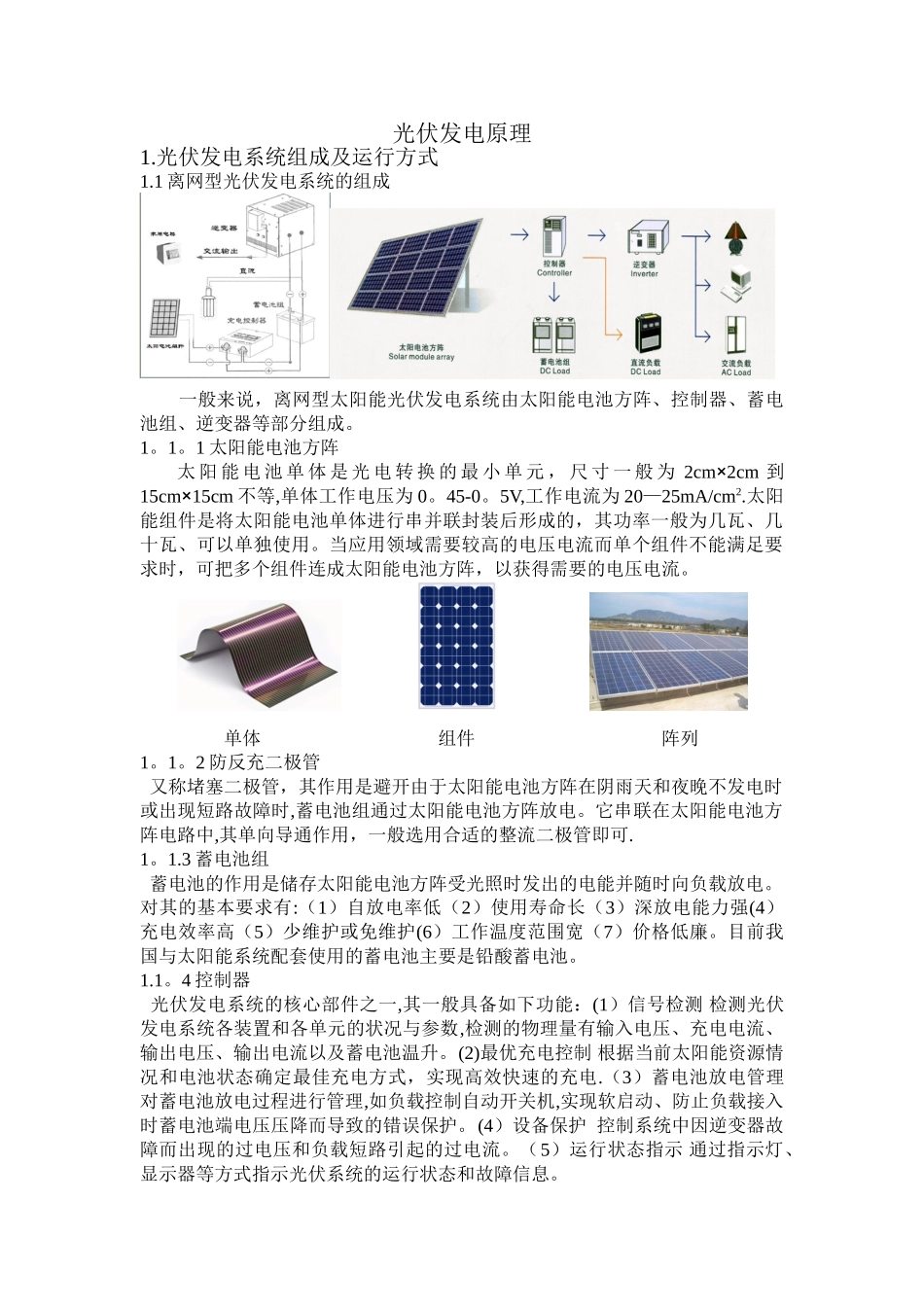

光伏发电原理1.光伏发电系统组成及运行方式1.1 离网型光伏发电系统的组成 一般来说，离网型太阳能光伏发电系统由太阳能电池方阵、控制器、蓄电池组、逆变器等部分组成。1。1。1 太阳能电池方阵太 阳 能 电 池 单 体 是 光 电 转 换 的 最 小 单 元 ， 尺 寸 一 般 为 2cm×2cm 到15cm×15cm 不等,单体工作电压为 0。45-0。5V,工作电流为 20—25mA/cm2.太阳能组件是将太阳能电池单体进行串并联封装后形成的，其功率一般为几瓦、几十瓦、可以单独使用。当应用领域需要较高的电压电流而单个组件不能满足要求时，可把多个组件连成太阳能电池方阵，以获得需要的电压电流。 单体 组件 阵列1。1。2 防反充二极管 又称堵塞二极管，其作用是避开由于太阳能电池方阵在阴雨天和夜晚不发电时或出现短路故障时,蓄电池组通过太阳能电池方阵放电。它串联在太阳能电池方阵电路中,其单向导通作用，一般选用合适的整流二极管即可.1。1.3 蓄电池组 蓄电池的作用是储存太阳能电池方阵受光照时发出的电能并随时向负载放电。对其的基本要求有:（1）自放电率低（2）使用寿命长（3）深放电能力强(4）充电效率高（5）少维护或免维护(6）工作温度范围宽（7）价格低廉。目前我国与太阳能系统配套使用的蓄电池主要是铅酸蓄电池。1.1。4 控制器 光伏发电系统的核心部件之一,其一般具备如下功能：(1）信号检测 检测光伏发电系统各装置和各单元的状况与参数,检测的物理量有输入电压、充电电流、输出电压、输出电流以及蓄电池温升。(2)最优充电控制 根据当前太阳能资源情况和电池状态确定最佳充电方式，实现高效快速的充电.（3）蓄电池放电管理 对蓄电池放电过程进行管理,如负载控制自动开关机,实现软启动、防止负载接入时蓄电池端电压压降而导致的错误保护。(4）设备保护 控制系统中因逆变器故障而出现的过电压和负载短路引起的过电流。（5）运行状态指示 通过指示灯、显示器等方式指示光伏系统的运行状态和故障信息。1.1。5 逆变器 逆变器是将直流电转换为沟通电的设备，由于太阳能电池方阵和蓄电池组发出的是直流电,而当负载是沟通负载时，逆变器是不可缺少的.逆变器按运行方式可分为独立运行逆变器和并网逆变器.独立运行逆变器用于独立运行的太阳能电池发电系统，为独立负载供电。并网逆变器用于并网运行的太阳能发电系统，将发出的电馈入电网.逆变器按输出波形可分方波逆变器和正弦逆变器，方波逆变器电路简单，造价低，但谐波...
