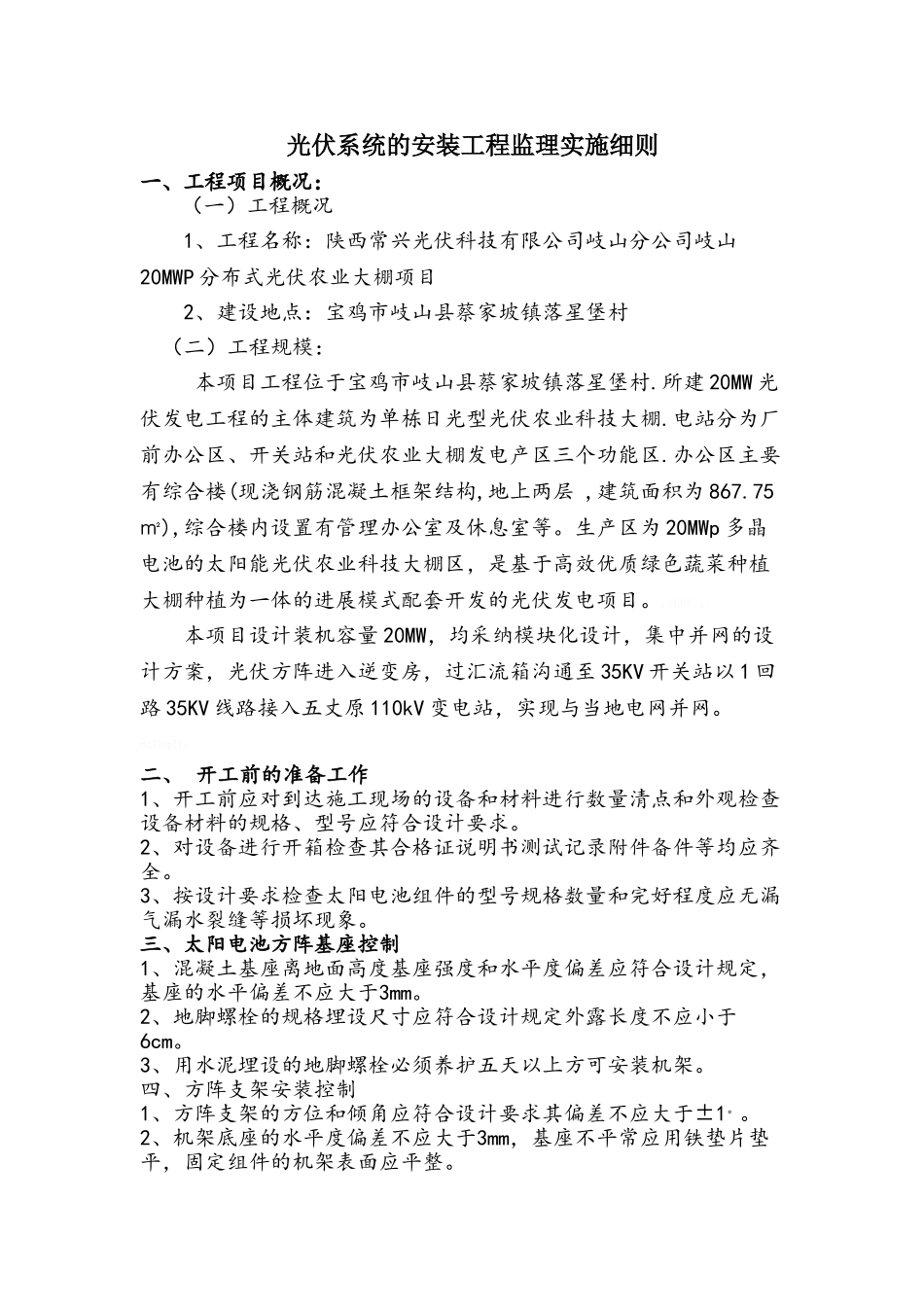

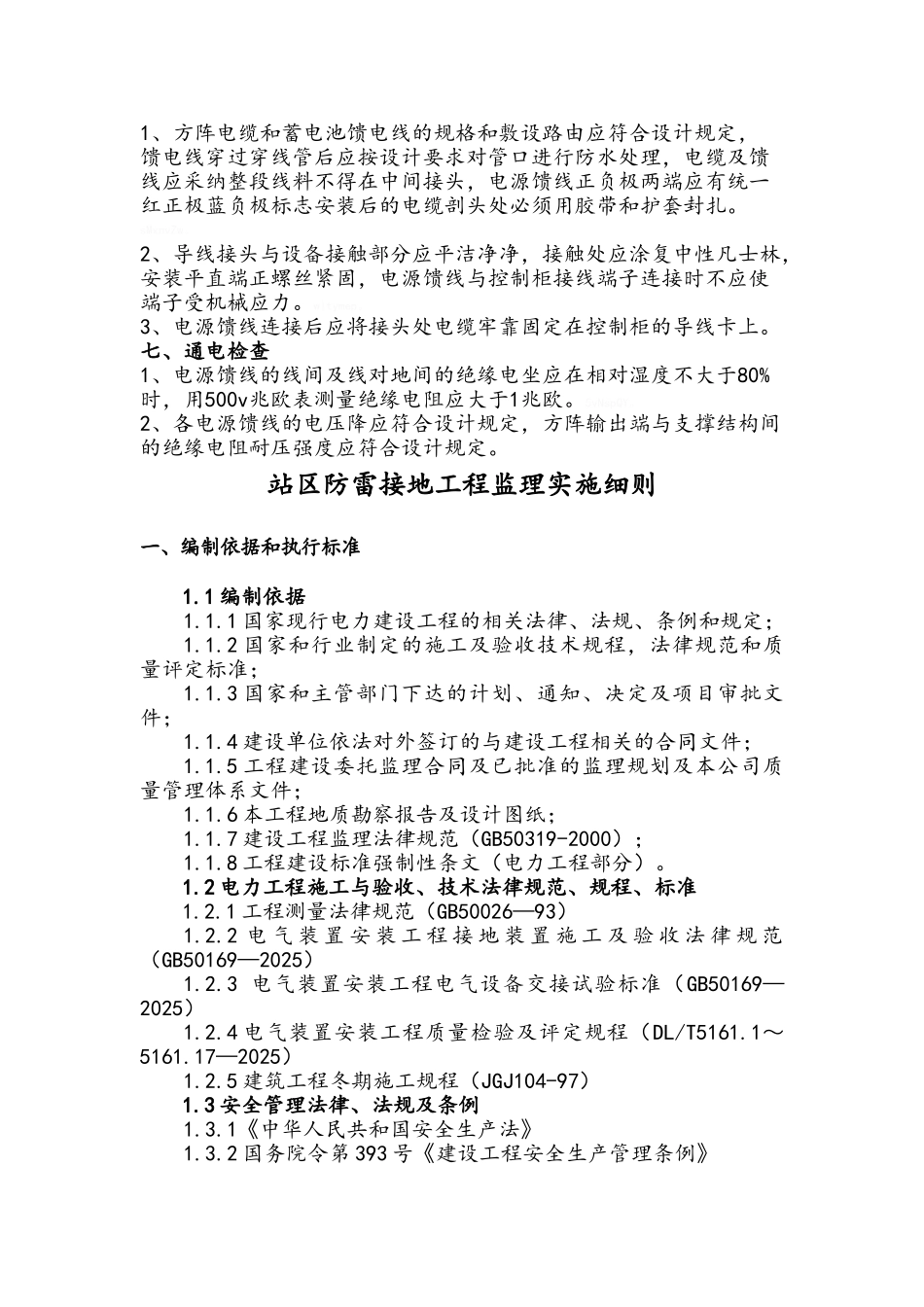

光伏系统的安装工程监理实施细则一、工程项目概况：（一）工程概况1、工程名称：陕西常兴光伏科技有限公司岐山分公司岐山20MWP 分布式光伏农业大棚项目2、建设地点：宝鸡市岐山县蔡家坡镇落星堡村（二）工程规模：本项目工程位于宝鸡市岐山县蔡家坡镇落星堡村.所建 20MW 光伏发电工程的主体建筑为单栋日光型光伏农业科技大棚.电站分为厂前办公区、开关站和光伏农业大棚发电产区三个功能区.办公区主要有综合楼(现浇钢筋混凝土框架结构,地上两层 ,建筑面积为 867.75㎡),综合楼内设置有管理办公室及休息室等。生产区为 20MWp 多晶电池的太阳能光伏农业科技大棚区，是基于高效优质绿色蔬菜种植大棚种植为一体的进展模式配套开发的光伏发电项目。rrCPfvs。本项目设计装机容量 20MW，均采纳模块化设计，集中并网的设计方案，光伏方阵进入逆变房，过汇流箱沟通至 35KV 开关站以 1 回路 35KV 线路接入五丈原 110kV 变电站，实现与当地电网并网。dcYkq8f。二、 开工前的准备工作1、开工前应对到达施工现场的设备和材料进行数量清点和外观检查设备材料的规格、型号应符合设计要求。2、对设备进行开箱检查其合格证说明书测试记录附件备件等均应齐全。3、按设计要求检查太阳电池组件的型号规格数量和完好程度应无漏气漏水裂缝等损坏现象。三、太阳电池方阵基座控制1、混凝土基座离地面高度基座强度和水平度偏差应符合设计规定，基座的水平偏差不应大于3mm。2、地脚螺栓的规格埋设尺寸应符合设计规定外露长度不应小于6cm。3、用水泥埋设的地脚螺栓必须养护五天以上方可安装机架。四、方阵支架安装控制1、方阵支架的方位和倾角应符合设计要求其偏差不应大于±1。。2、机架底座的水平度偏差不应大于3mm，基座不平常应用铁垫片垫平，固定组件的机架表面应平整。3、安装组件前机架上所有连接螺栓应加防松垫片并拧紧，机架安装完毕后对安装过程中受到损坏的漆膜应进行补涂。T6L7b5R。4、倾角可调式机架的安装步骤和调整方式按厂家说明书进行，调节机构应转动灵活铰链部位要加黄油调整范围应符合设计要求。jnFGGgr。5、机架安装完毕后应根据季节将方阵倾角调整到设计规定的位置上。五、太阳电池方阵的安装1、安装前准备工作安装组件前应根据组件参数对每个太阳电池组件进行检查测试其参数值应符合产品出厂指标（一般测试项目有开路电压、短路电流kVDh2pU。应选择工作参数接近的组件装在同一子方阵内，应选择额定工作电流相等或相接近的组件进行串联）...
