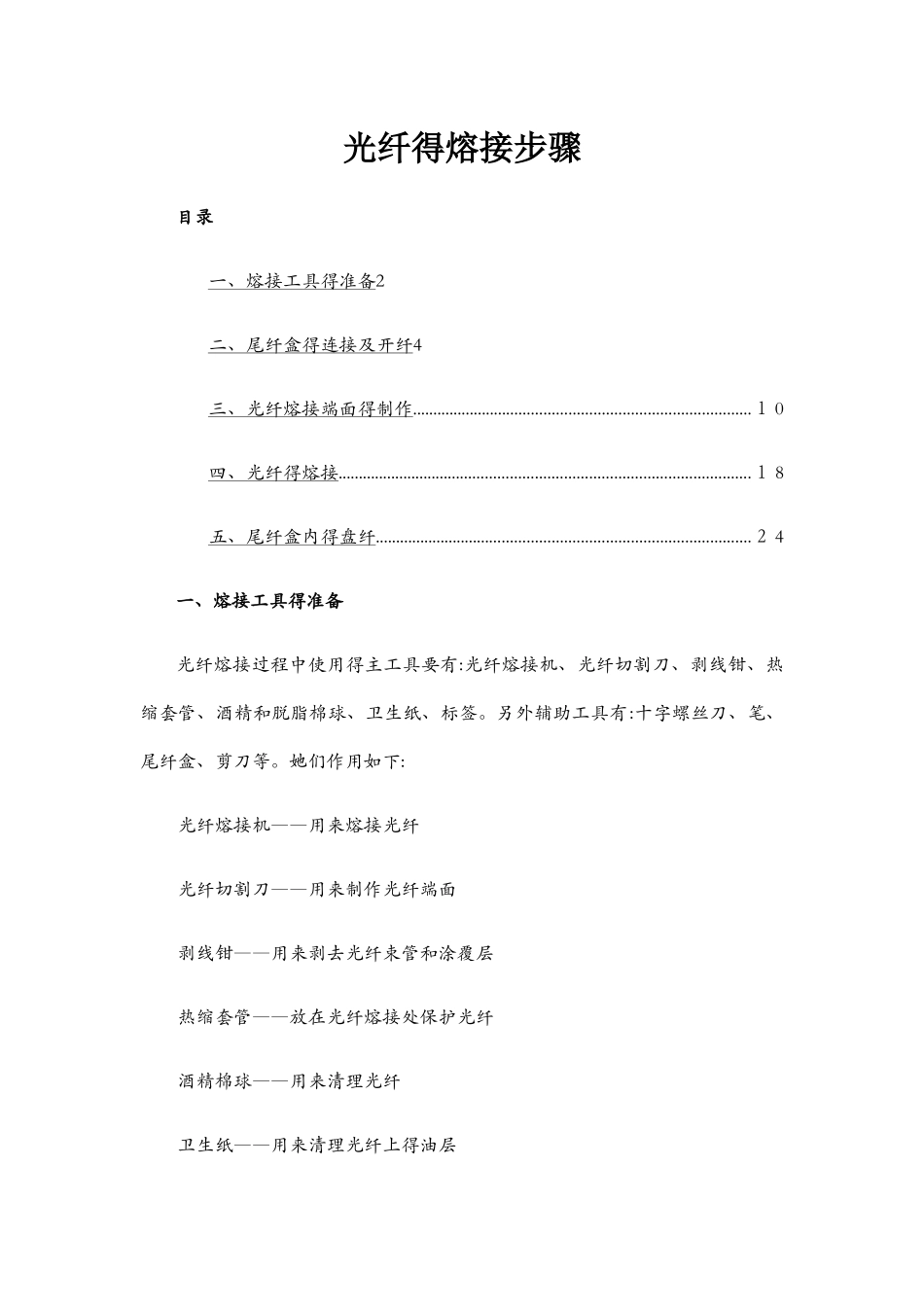

光纤熔接步骤

光纤得熔接步骤目录一、熔接工具得准备 2二、尾纤盒得连接及开纤 4三、光纤熔接端面得制作..................................................................................１ 0四、光纤得熔接....................................................................................................１ 8五、尾纤盒内得盘纤...........................................................................................２ 4一、熔接工具得准备光纤熔接过程中使用得主工具要有:光纤熔接机、光纤切割刀、剥线钳、热缩套管、酒精和脱脂棉球、卫生纸、标签。另外辅助工具有:十字螺丝刀、笔、尾纤盒、剪刀等。她们作用如下:光纤熔接机――用来熔接光纤光纤切割刀――用来制作光纤端面剥线钳――用来剥去光纤束管和涂覆层热缩套管――放在光纤熔接处保护光纤酒精棉球――用来清理光纤卫生纸――用来清理光纤上得油层标签――给光缆和尾纤做标记十字螺丝刀――用来拆卸尾纤盒尾纤盒――用来盘放熔接好得尾纤,起保护作用笔――用来写标签剪刀――用来剪去光缆和尾纤中得保护丝线等工具准备好后,我们把熔接机放到洁净水平得地面上,准备开始熔接。图１图 2二、尾纤盒得连接及开纤熔接工具准备好后,我们把光缆穿进尾纤盒,尾纤和光纤先在尾纤盒内比划好后,开出尾纤所需长度,一般情况为 1 米左右。开纤前,先根据工程中制定标准,做好标签,贴到尾纤上,一般标签位置在里接头 50 ｍ m 处。在开纤时应用剥线钳得前端口剥去光缆中光纤外束管,用钳子剪得时候一定注意不要把光纤给剪断了,剥去束管后用卫生纸把光纤上得油层擦拭洁净。普通光缆内光纤没有束管保护,开纤时应注意不要用劲过大以防剪断外包管内得光纤。光纤开出来后,在要熔接得其中一根纤上套上热缩套管,一便在光纤熔接好后保护接头。三、光纤熔接端面得制作光纤端面制作得好坏将直接影响接续质量,所以在熔接前一定要做好合格得端面。对普通尾纤,先用剥线钳后端口去掉光纤上得保护层,再用得剥线钳后端口剥去涂覆层;而光缆中得光纤直接剥涂覆层即可。剥涂覆层时用力一定要适中,用力过轻涂覆层不容易去掉,用力过大会把纤芯刮坏,去掉得涂覆层长度大约要 3 ０mm,去掉涂覆层后,再用沾酒精得清洁棉在裸纤上擦拭几次,用力要适度,然后用精密光纤切割刀切割光纤。在切割裸纤时应注意:第一,在放光纤时先把割刀位置推好;第二,光纤要放到Ｖ型槽内,不能偏差;第三,涂覆层前端距离切割刀 1 ０ mm ...
