光缆熔接工程施工设计方案

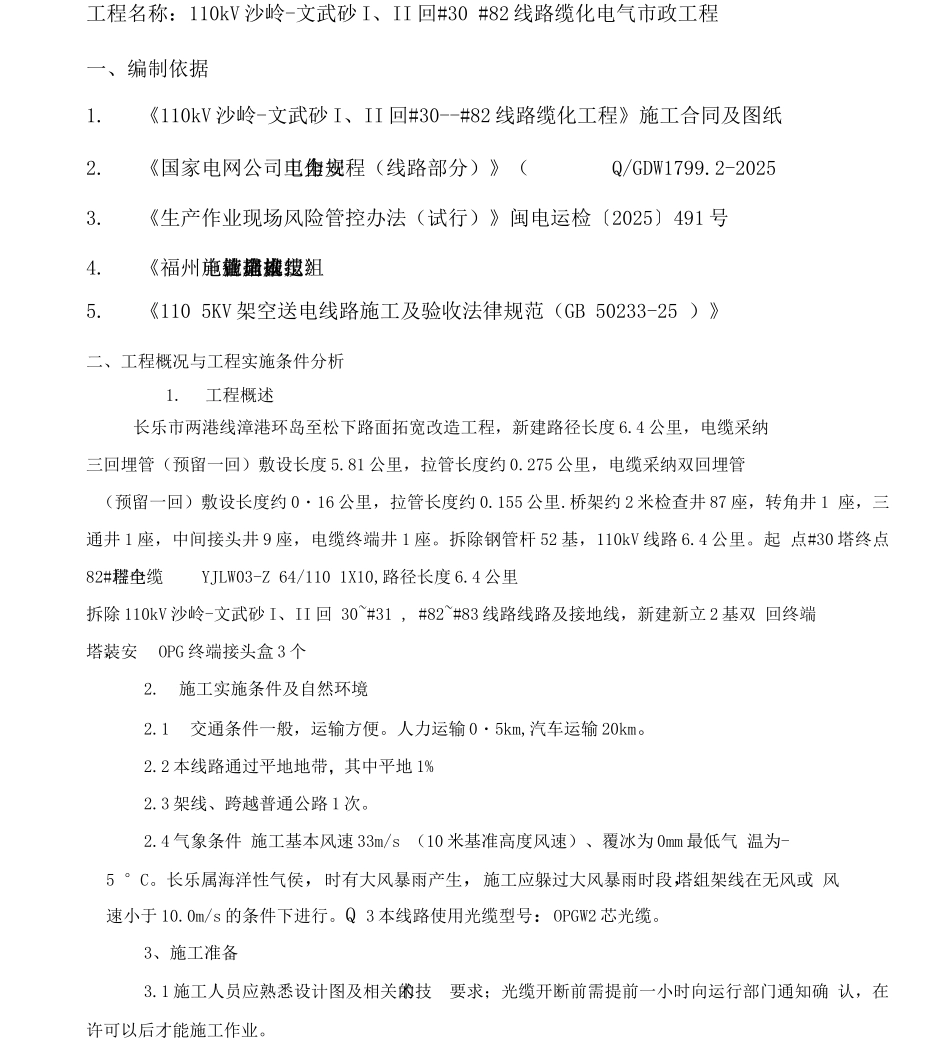

110kV 沙岭-文武砂 I、II 回#30 #82 线路缆化电气市政工程（光缆部分）施工单福建省创星电力建设工程有限公司位：—2025 年 1 月 28 日施工安全技术组织措施编制依据3、 工程概况与工程实施条件分析 31、工程概述 32、施工实施条件及自然环境 33、施工准备 34、施工组织45、OPGW 架空光缆拆、装施工 66、施工注意事项 12工程名称：110kV 沙岭-文武砂 I、II 回#30 #82 线路缆化电气市政工程一、编制依据1.《110kV 沙岭-文武砂 I、II 回#30--#82 线路缆化工程》施工合同及图纸2.《国家电网公司电力安全工作规程（线路部分）》（Q/GDW1799.2-20253.《生产作业现场风险管控办法（试行）》闽电运检〔2025〕491 号4.《福州电业局施工组织措施、技术措施、安全措施管理规定》5.《110 5KV 架空送电线路施工及验收法律规范（GB 50233-25 ）》二、工程概况与工程实施条件分析1.工程概述长乐市两港线漳港环岛至松下路面拓宽改造工程，新建路径长度 6.4 公里，电缆采纳三回埋管（预留一回）敷设长度 5.81 公里，拉管长度约 0.275 公里，电缆采纳双回埋管（预留一回）敷设长度约 0・16 公里，拉管长度约 0.155 公里.桥架约 2 米检查井 87 座，转角井 1 座，三通井 1 座，中间接头井 9 座，电缆终端井 1 座。拆除钢管杆 52 基，110kV 线路 6.4 公里。起 点#30 塔终点82#塔全程电缆YJLW03-Z 64/110 1X10,路径长度 6.4 公里拆除 110kV 沙岭-文武砂 I、II 回 30~#31 , #82~#83 线路线路及接地线，新建新立 2 基双 回终端塔，安装OPG 终端接头盒 3 个2.施工实施条件及自然环境2.1交通条件一般，运输方便。人力运输 0・5km,汽车运输 20km。2.2 本线路通过平地地带，其中平地 1%2.3 架线、跨越普通公路 1 次。2.4 气象条件 施工基本风速 33m/s （10 米基准高度风速）、覆冰为 0mm 最低气 温为-5 °C。长乐属海洋性气侯，时有大风暴雨产生，施工应躲过大风暴雨时段，组塔、架线在无风或 风速小于 10.0m/s 的条件下进行。Q 3 本线路使用光缆型号：OPGW2 芯光缆。3、施工准备3.1 施工人员应熟悉设计图及相关的技术要求；光缆开断前需提前一小时向运行部门通知确 认，在许可以后才能施工作业。3.2认真了解 OPG 架空光缆拆、装施工的内容及要点，详情见《杆塔明细表》；.下载可编辑.3.3 认真了解施工环境及条件；3.4 准备必要的施工机具及工器具杆塔明细表杆塔...
