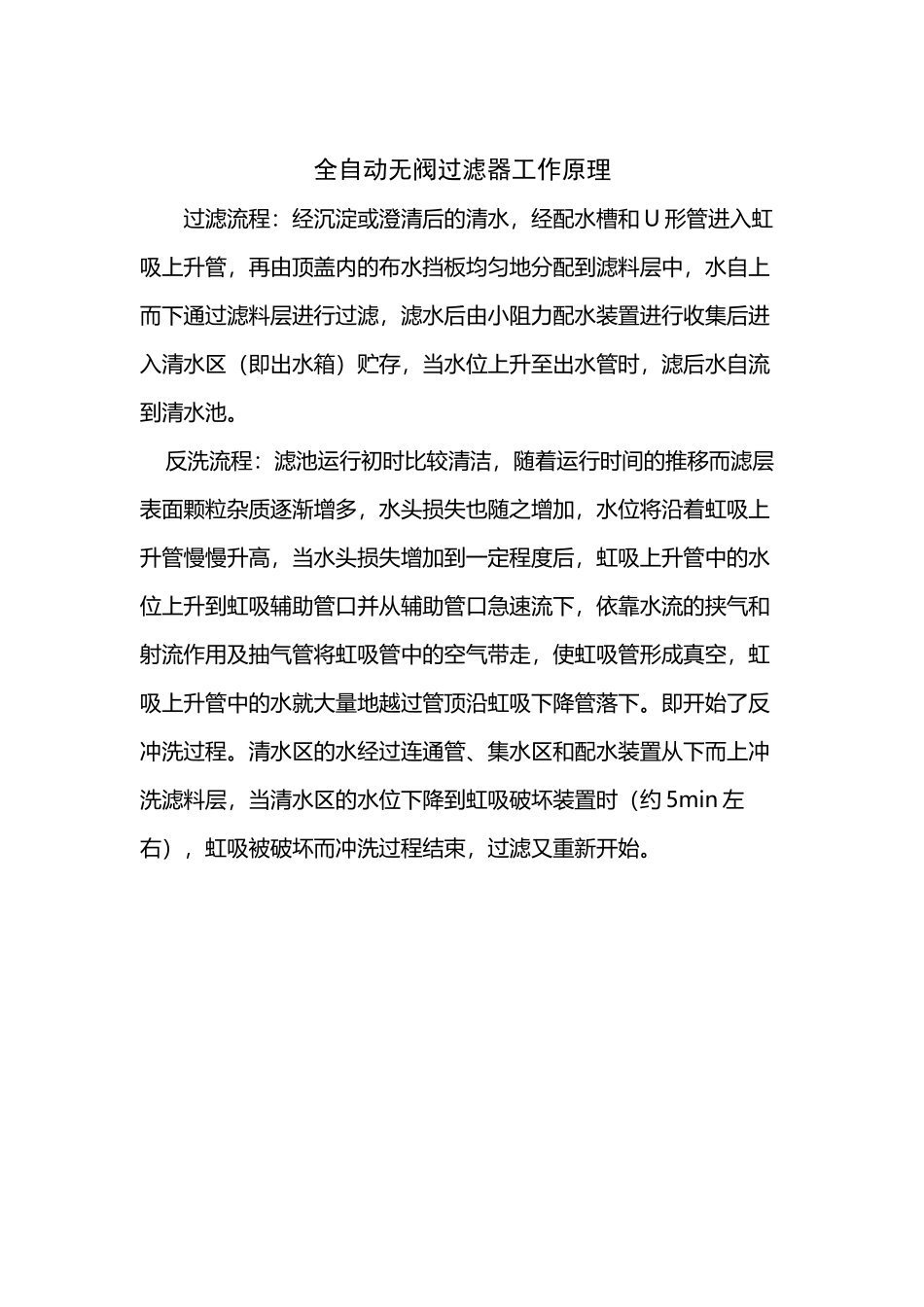

全自动无阀过滤器工作原理(2 页)Good is good, but better carries it.精益求精，善益求善。全自动无阀过滤器工作原理过滤流程：经沉淀或澄清后的清水，经配水槽和 U 形管进入虹吸上升管，再由顶盖内的布水挡板均匀地分配到滤料层中，水自上而下通过滤料层进行过滤，滤水后由小阻力配水装置进行收集后进入清水区（即出水箱）贮存，当水位上升至出水管时，滤后水自流到清水池。 反洗流程：滤池运行初时比较清洁，随着运行时间的推移而滤层表面颗粒杂质逐渐增多，水头损失也随之增加，水位将沿着虹吸上升管慢慢升高，当水头损失增加到一定程度后，虹吸上升管中的水位上升到虹吸辅助管口并从辅助管口急速流下，依靠水流的挟气和射流作用及抽气管将虹吸管中的空气带走，使虹吸管形成真空，虹吸上升管中的水就大量地越过管顶沿虹吸下降管落下。即开始了反冲洗过程。清水区的水经过连通管、集水区和配水装置从下而上冲洗滤料层，当清水区的水位下降到虹吸破坏装置时（约 5min 左右），虹吸被破坏而冲洗过程结束，过滤又重新开始。）]&》'<[#}<—。、)|》@:-])|@&$~￥！~）
