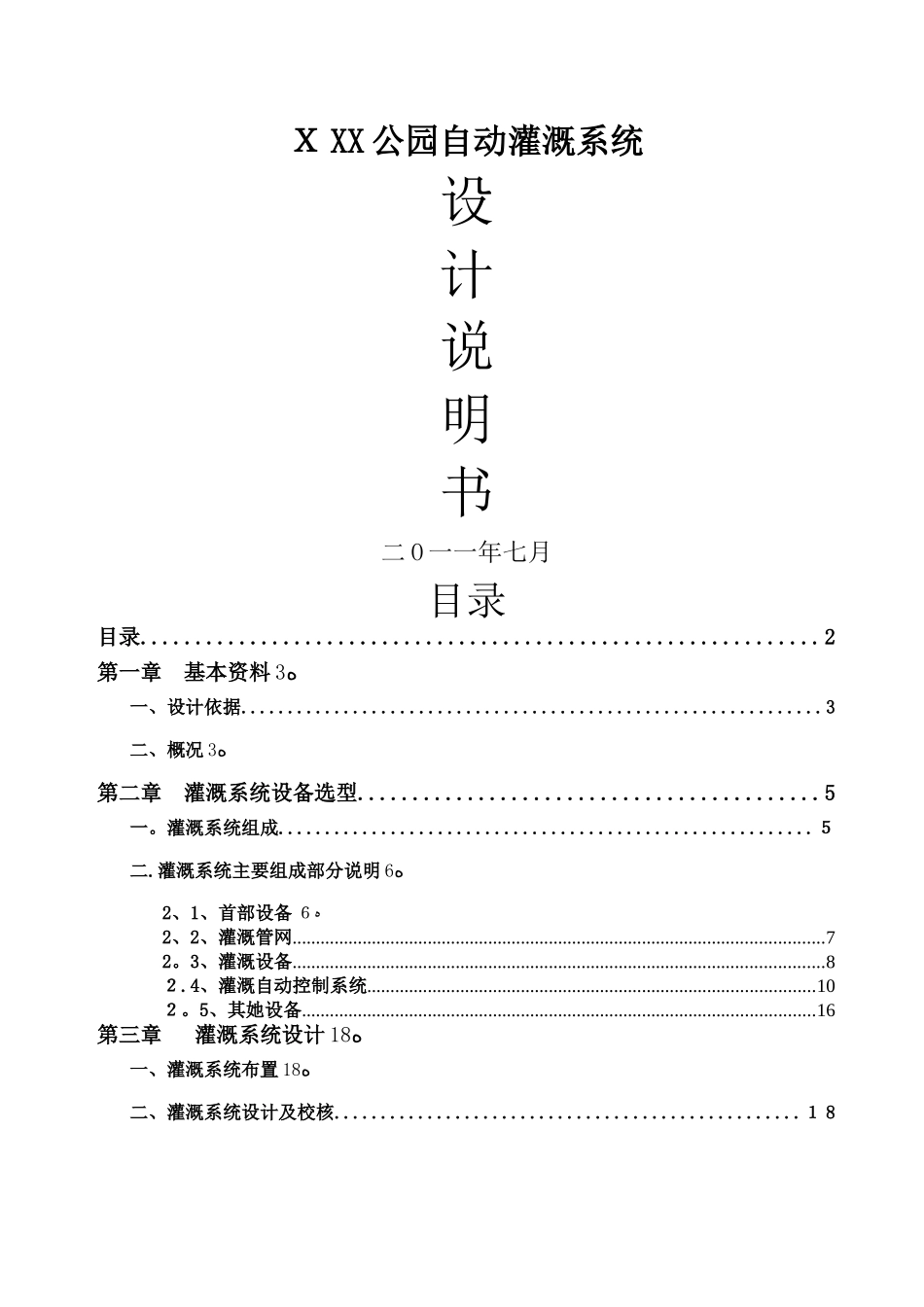

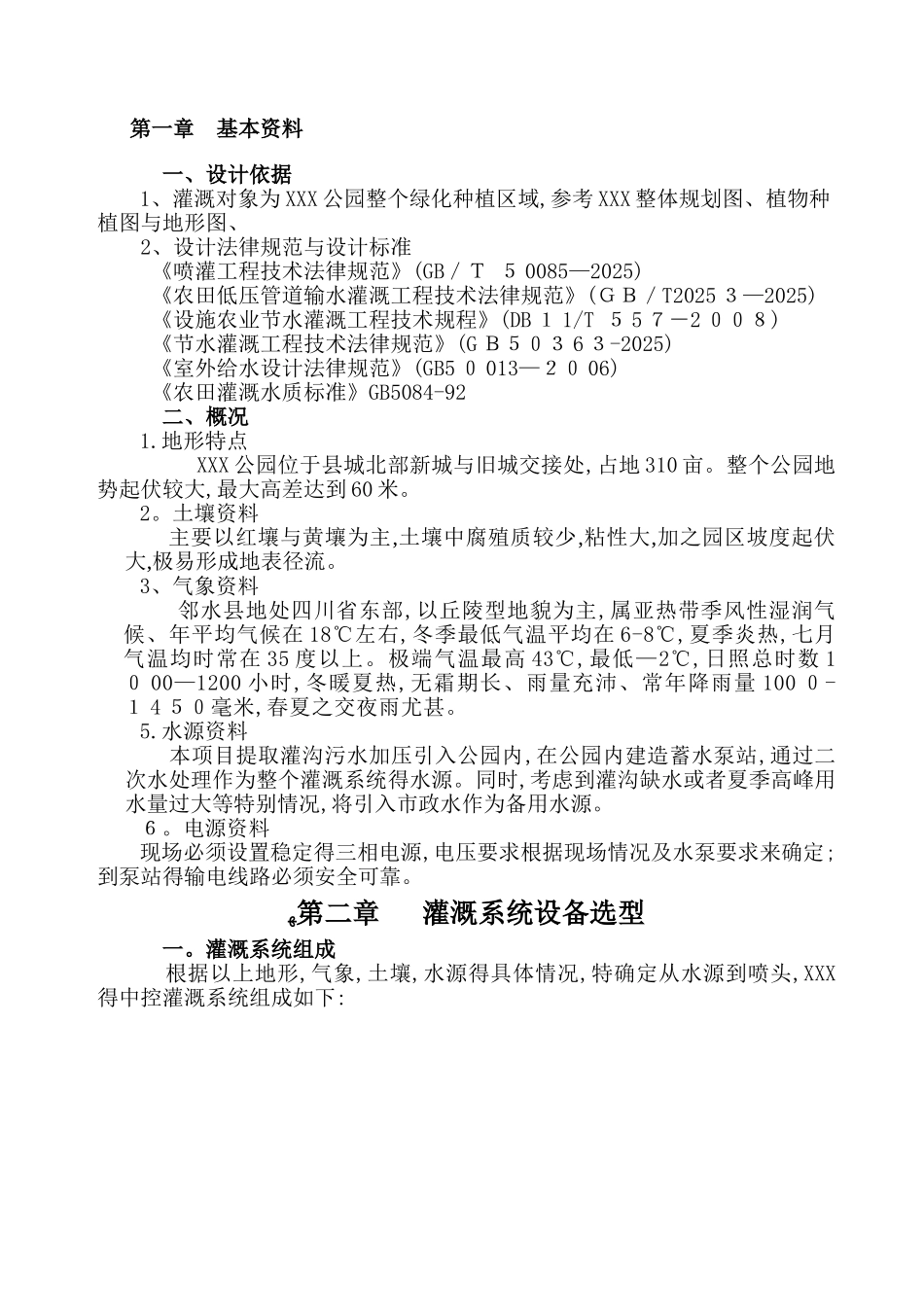

Ｘ XX 公园自动灌溉系统设计说明书二 O 一一年七月目录目录..............................................................2第一章 基本资料ﻩ3一、设计依据..............................................................3二、概况ﻩ3第二章 灌溉系统设备选型..........................................5一。灌溉系统组成.........................................................５二.灌溉系统主要组成部分说明ﻩ62、1、首部设备ﻩ６2、2、灌溉管网..................................................................................................................72。3、灌溉设备..................................................................................................................8２.4、灌溉自动控制系统................................................................................................10２。5、其她设备..............................................................................................................16第三章 灌溉系统设计ﻩ18一、灌溉系统布置ﻩ18二、灌溉系统设计及校核..................................................１ 8 第一章 基本资料一、设计依据1、灌溉对象为 XXX 公园整个绿化种植区域,参考 XXX 整体规划图、植物种植图与地形图、2、设计法律规范与设计标准《喷灌工程技术法律规范》(GB／Ｔ ５ 0085—2025)《农田低压管道输水灌溉工程技术法律规范》(ＧＢ／T2025 ３—2025)《设施农业节水灌溉工程技术规程》(DB １ 1/T ５ 5 ７－2 ００８)《节水灌溉工程技术法律规范》(G Ｂ５０３ 6 ３-2025)《室外给水设计法律规范》(GB5 ０ 013—２０ 06)《农田灌溉水质标准》GB5084-92二、概况1.地形特点 XXX 公园位于县城北部新城与旧城交接处,占地 310 亩。整个公园地势起伏较大,最大高差达到 60 米。2。土壤资料主要以红壤与黄壤为主,土壤中腐殖质较少,粘性大,加之园区坡度起伏大,极易形成地表径流。3、气象资料邻水县地处四川省东部,以丘陵型地貌为主,属亚热带季风性湿润气候、年平均气候在 18℃左右,冬季最低气温平均在 6-8℃,夏季炎热,七月气温均时常在 35 度以上。极端气温最高 43℃,最低—2℃,日照总时数 1０ 00—1200 小时,冬暖夏热,无霜期长、雨量充沛、常年降雨量 100 ０-１ 4 ５０毫米,春夏之交夜...
