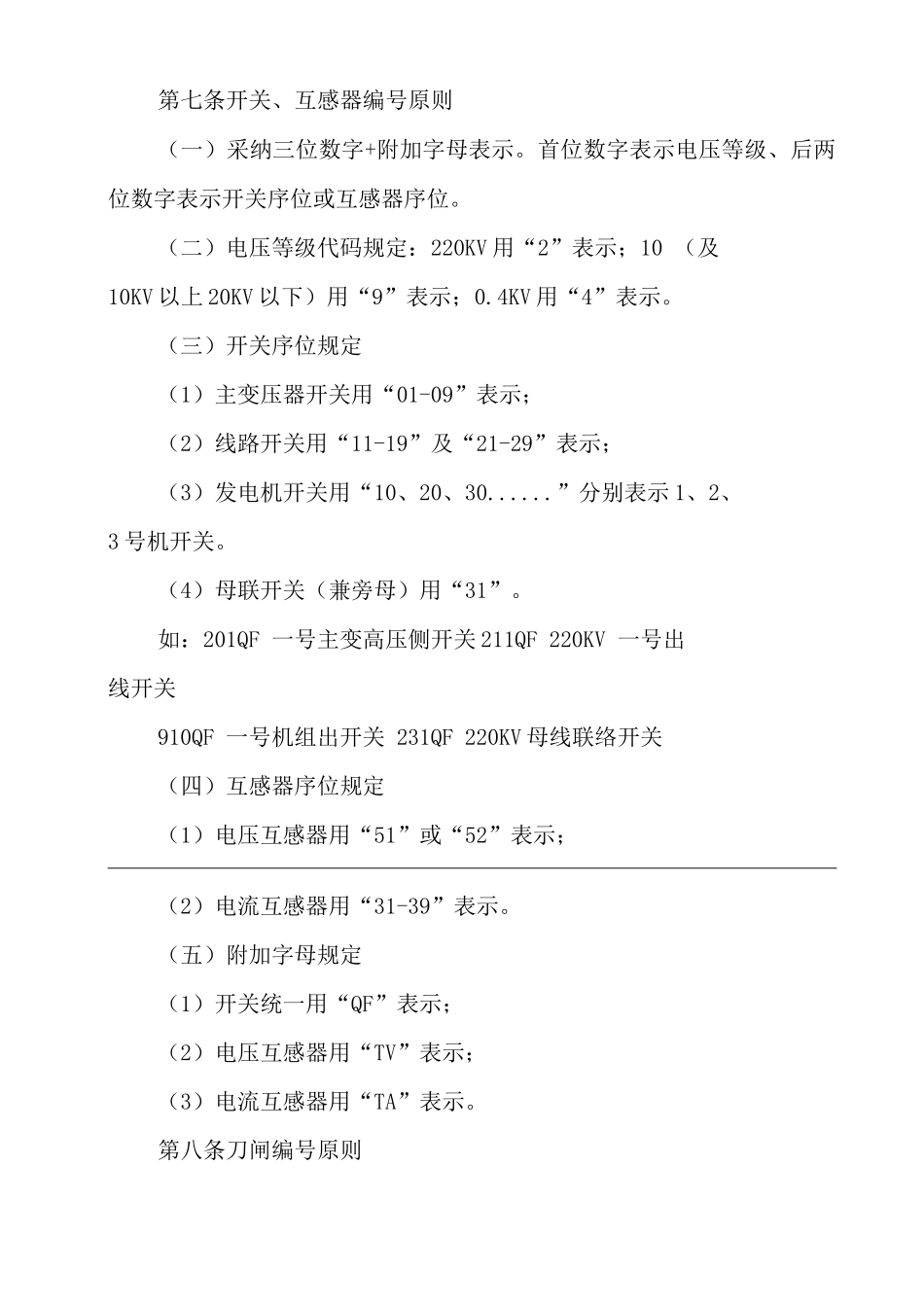

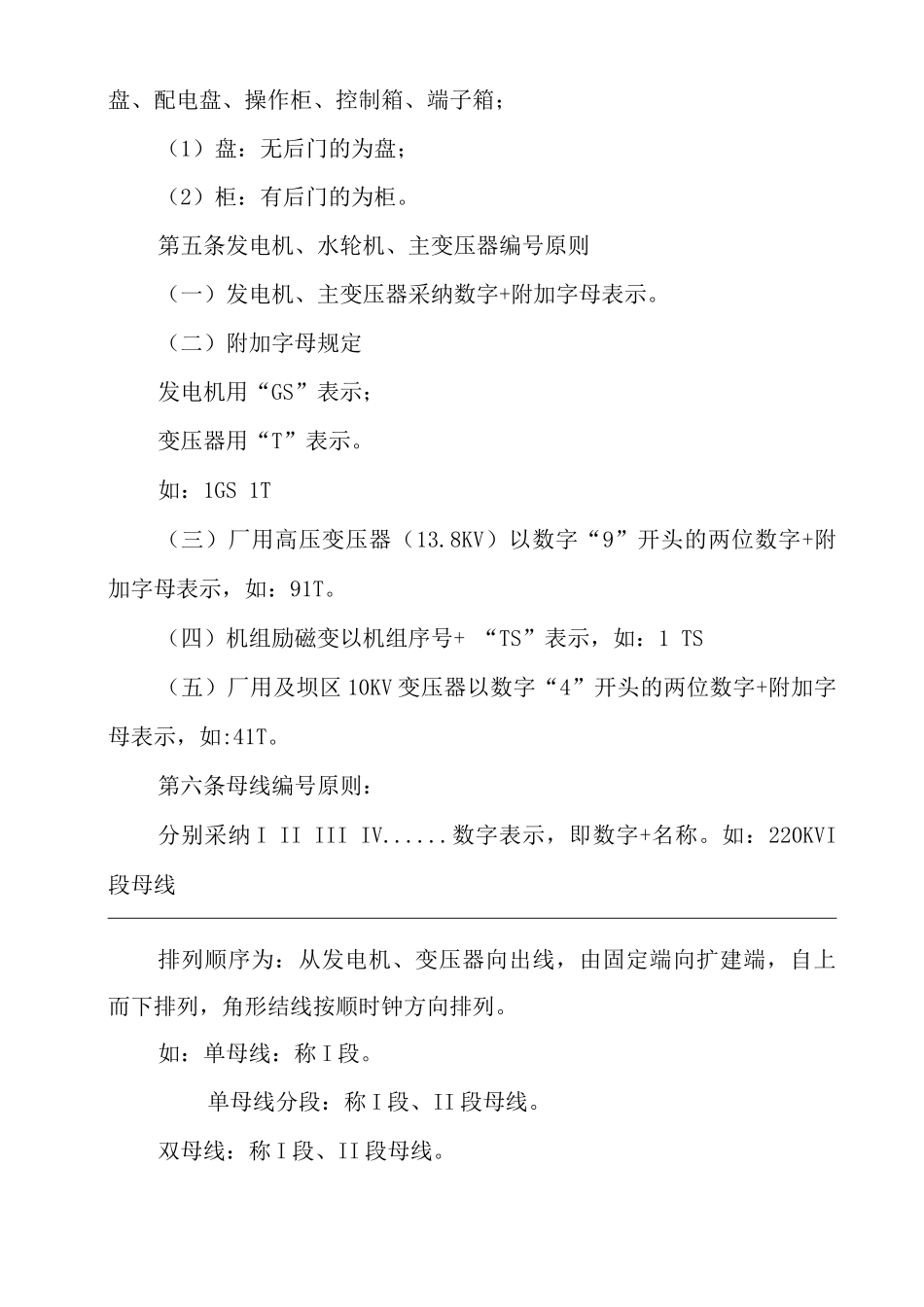

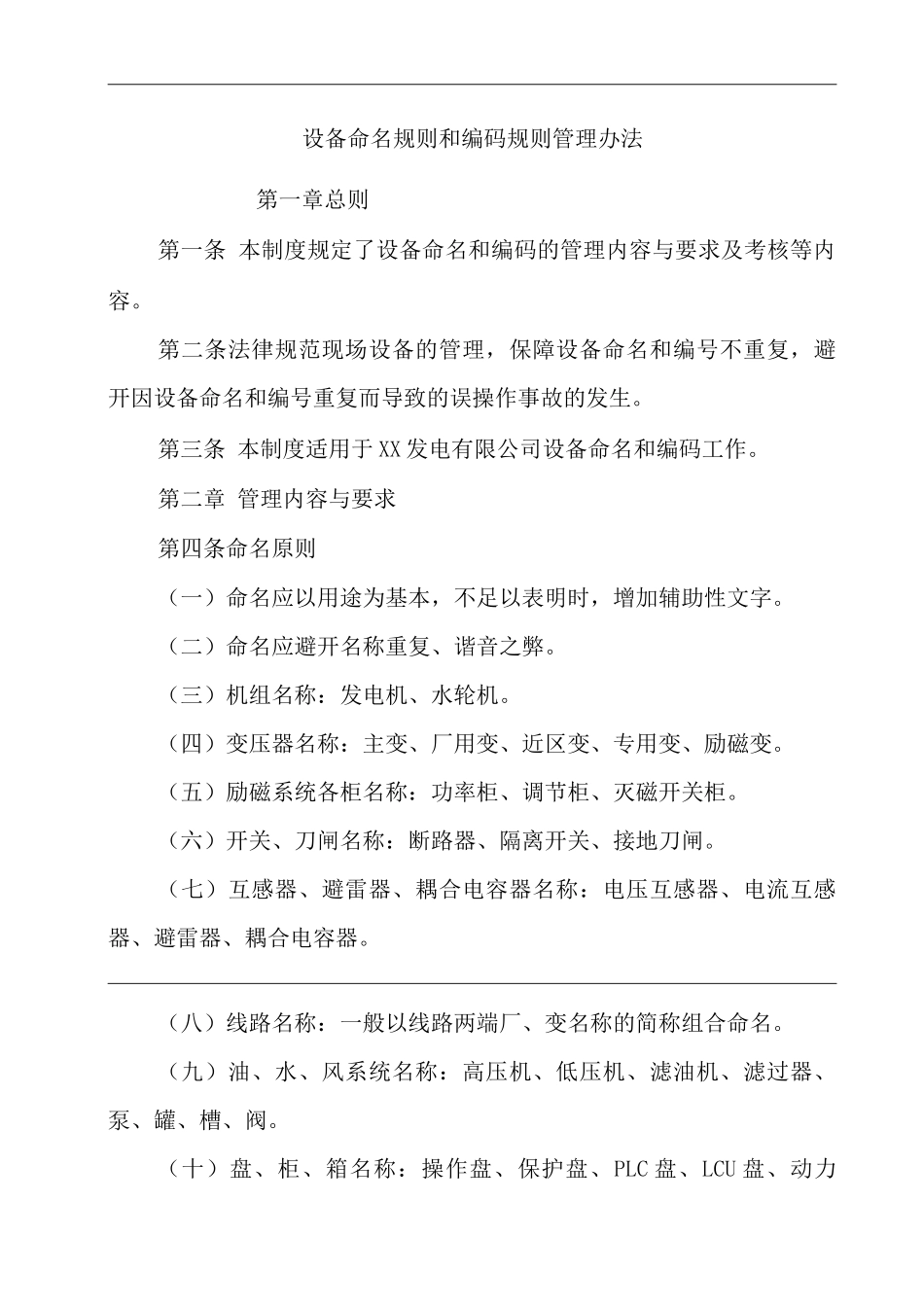

设备命名规则和编码规则管理办法第一章总则第一条 本制度规定了设备命名和编码的管理内容与要求及考核等内容。第二条法律规范现场设备的管理，保障设备命名和编号不重复，避开因设备命名和编号重复而导致的误操作事故的发生。第三条 本制度适用于 XX 发电有限公司设备命名和编码工作。第二章 管理内容与要求第四条命名原则（一）命名应以用途为基本，不足以表明时，增加辅助性文字。（二）命名应避开名称重复、谐音之弊。（三）机组名称：发电机、水轮机。（四）变压器名称：主变、厂用变、近区变、专用变、励磁变。（五）励磁系统各柜名称：功率柜、调节柜、灭磁开关柜。（六）开关、刀闸名称：断路器、隔离开关、接地刀闸。（七）互感器、避雷器、耦合电容器名称：电压互感器、电流互感器、避雷器、耦合电容器。（八）线路名称：一般以线路两端厂、变名称的简称组合命名。（九）油、水、风系统名称：高压机、低压机、滤油机、滤过器、泵、罐、槽、阀。（十）盘、柜、箱名称：操作盘、保护盘、PLC 盘、LCU 盘、动力盘、配电盘、操作柜、控制箱、端子箱；（1）盘：无后门的为盘；（2）柜：有后门的为柜。第五条发电机、水轮机、主变压器编号原则（一）发电机、主变压器采纳数字+附加字母表示。（二）附加字母规定发电机用“GS”表示；变压器用“T”表示。如：1GS 1T（三）厂用高压变压器（13.8KV）以数字“9”开头的两位数字+附加字母表示，如：91T。（四）机组励磁变以机组序号+ “TS”表示，如：1 TS（五）厂用及坝区 10KV 变压器以数字“4”开头的两位数字+附加字母表示，如:41T。第六条母线编号原则：分别采纳 I II III IV......数字表示，即数字+名称。如：220KVI段母线排列顺序为：从发电机、变压器向出线，由固定端向扩建端，自上而下排列，角形结线按顺时钟方向排列。如：单母线：称 I 段。单母线分段：称 I 段、II 段母线。双母线：称 I 段、II 段母线。第七条开关、互感器编号原则（一）采纳三位数字+附加字母表示。首位数字表示电压等级、后两位数字表示开关序位或互感器序位。（二）电压等级代码规定：220KV 用“2”表示；10 （及10KV 以上 20KV 以下）用“9”表示；0.4KV 用“4”表示。（三）开关序位规定（1）主变压器开关用“01-09”表示；（2）线路开关用“11-19”及“21-29”表示；（3）发电机开关用“10、20、30......”分别表示 1、2、3 号机开关。（4）母联开关（兼旁母）用“31”。如：201QF...
