公路与城市道路工程施工测量工艺标准VIP专享

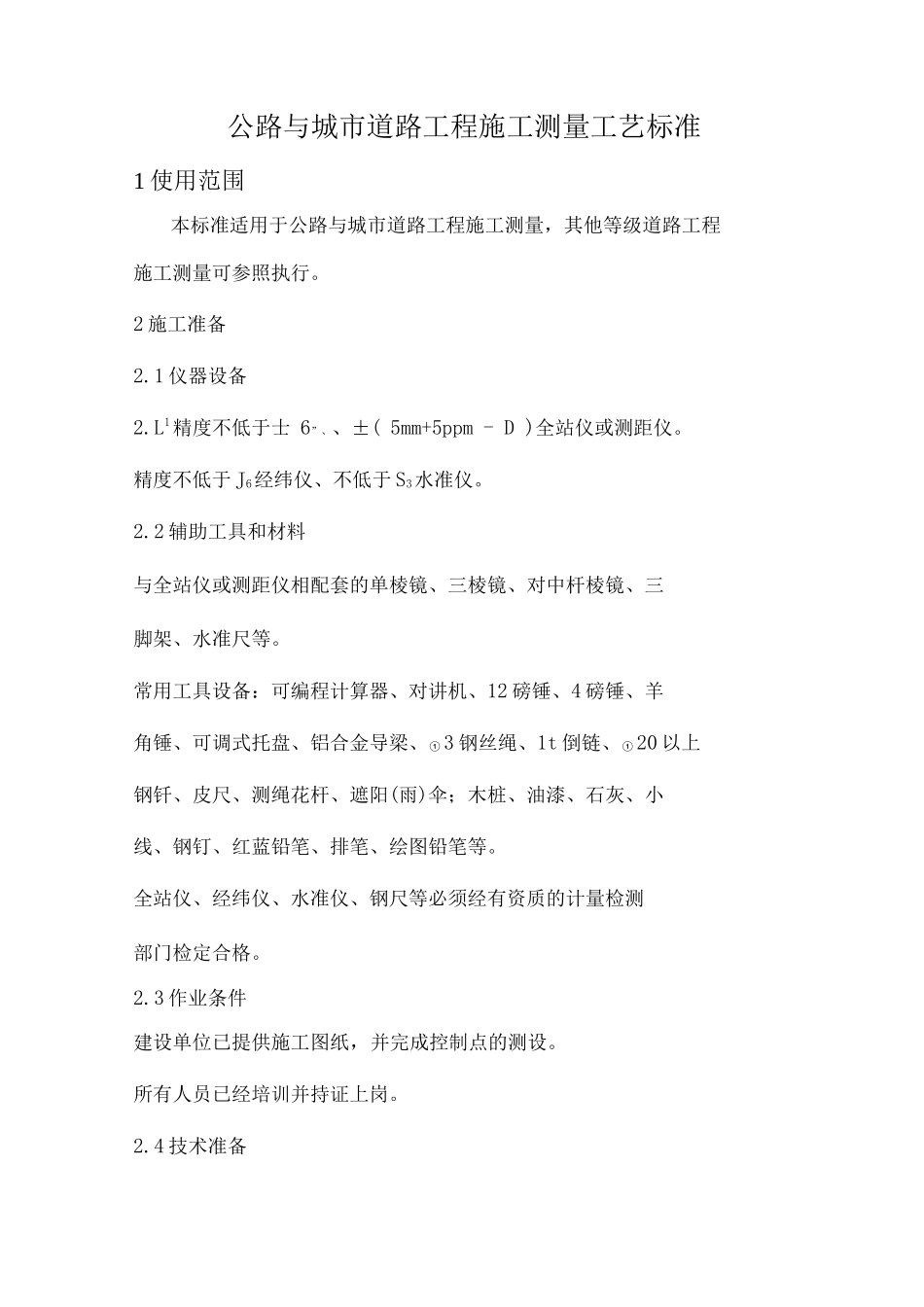

公路与城市道路工程施工测量工艺标准1 使用范围本标准适用于公路与城市道路工程施工测量，其他等级道路工程施工测量可参照执行。2 施工准备2.1 仪器设备2.L1精度不低于士 6”、、±( 5mm+5ppm - D )全站仪或测距仪。精度不低于 J6经纬仪、不低于 S3水准仪。2.2 辅助工具和材料与全站仪或测距仪相配套的单棱镜、三棱镜、对中杆棱镜、三脚架、水准尺等。常用工具设备：可编程计算器、对讲机、12 磅锤、4 磅锤、羊角锤、可调式托盘、铝合金导梁、①3 钢丝绳、1t 倒链、①20 以上钢钎、皮尺、测绳花杆、遮阳(雨)伞；木桩、油漆、石灰、小线、钢钉、红蓝铅笔、排笔、绘图铅笔等。全站仪、经纬仪、水准仪、钢尺等必须经有资质的计量检测部门检定合格。2.3 作业条件建设单位已提供施工图纸，并完成控制点的测设。所有人员已经培训并持证上岗。2.4 技术准备熟 悉 施 工 图 纸 ， 掌 握 有 关 测 量 法 律 规 范 ； 编 写 测 量 方 案 ； 进 行 现场踏勘及各项审核手续的报验。准确计算道路中线、边线坐标、设计高程等内业数据。3 操作工艺3.1 工艺流程3.2 操作方法测量桩位交接测 量 桩 位 交 接 工 作 一 般 由 建 设 单 位 组 织 ， 设 计 或 勘 测 单 位 向施 工 单 位 测 量 工 程 师 交 桩 。 交 桩 要 有 桩 位 平 面 布 置 图 。 桩 位 交 接 后办理交接手续。交 接 桩 数 量 应 根 据 工 程 的 大 小 确 定 。 假 如 与 另 外 施 工 段 连接，应在连接处向界外多交至少一个坐标点和水准点。接 桩 时 应 查 看 点 位 是 否 松 动 或 被 移 动 ， 若 已 松 动 或 被 移 动 ，应及时向勘测单位提出补桩的申请。施 工 单 位 应 逐 一 记 录 现 场 点 位 ， 并 做 好 桩 位 标 记 ， 桩 标 不 突出的应用钢尺栓桩，做好标记，便于寻找复测。接 桩 后 应 及 时 进 行 标 桩 保 护 ， 实 行 混 凝 土 加 固 、 砌 保 护 井 和钉设标志牌等措施，容易被车撞轧的控制点应钉设防护栏杆。桩位复测接桩后依据设计图纸和交桩资料进行内业校核，检查成果采用附和水准法。桩位的坐标复测宜采纳附和导线测法进行，高程复测宜采纳附和水准测法。复 测 中 发 现 问 题 应 及 时 与 交 桩 单 位 联 系 解 决 。 复 测 合 格 后...
