公路工程现浇箱梁张拉计算书

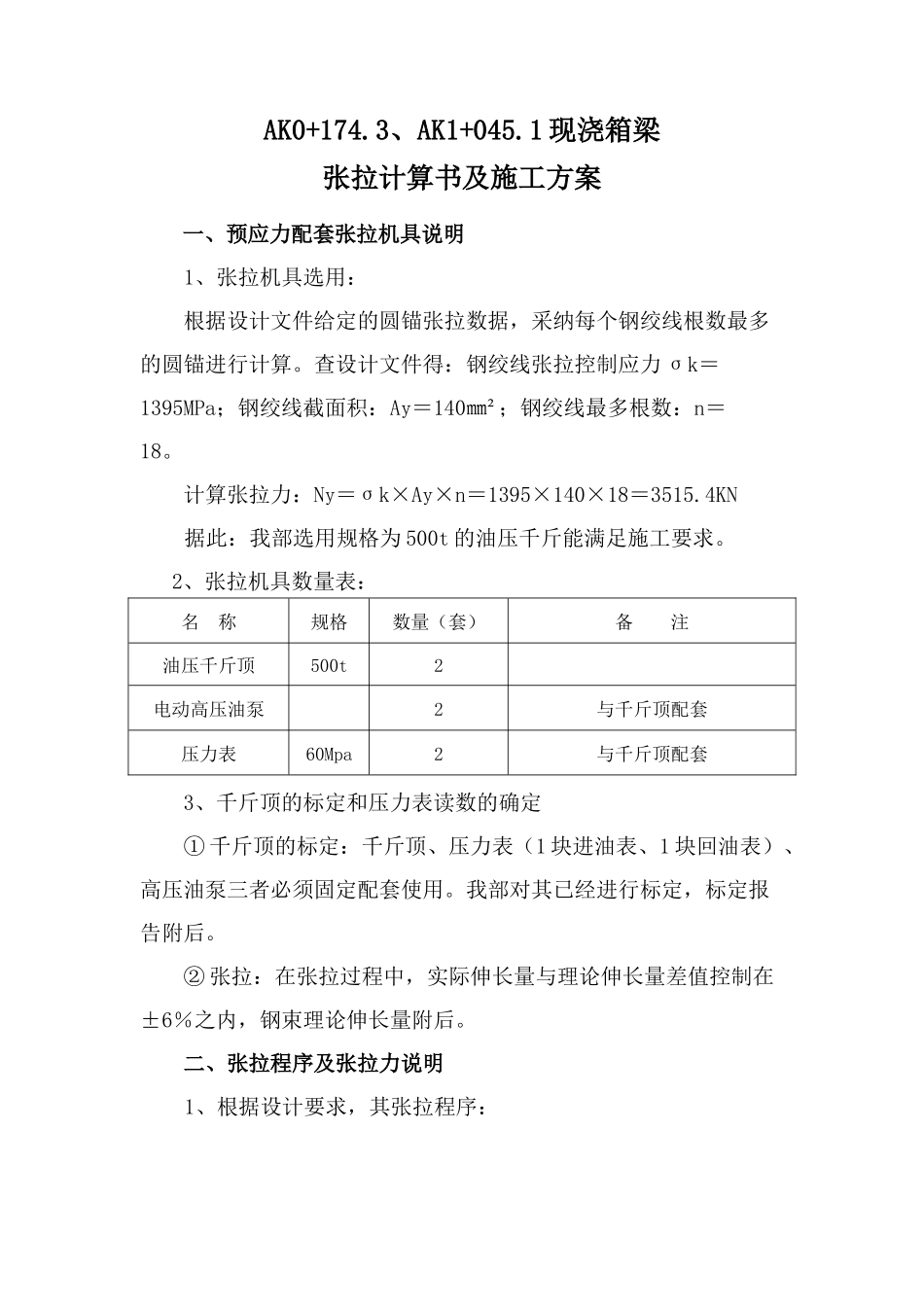

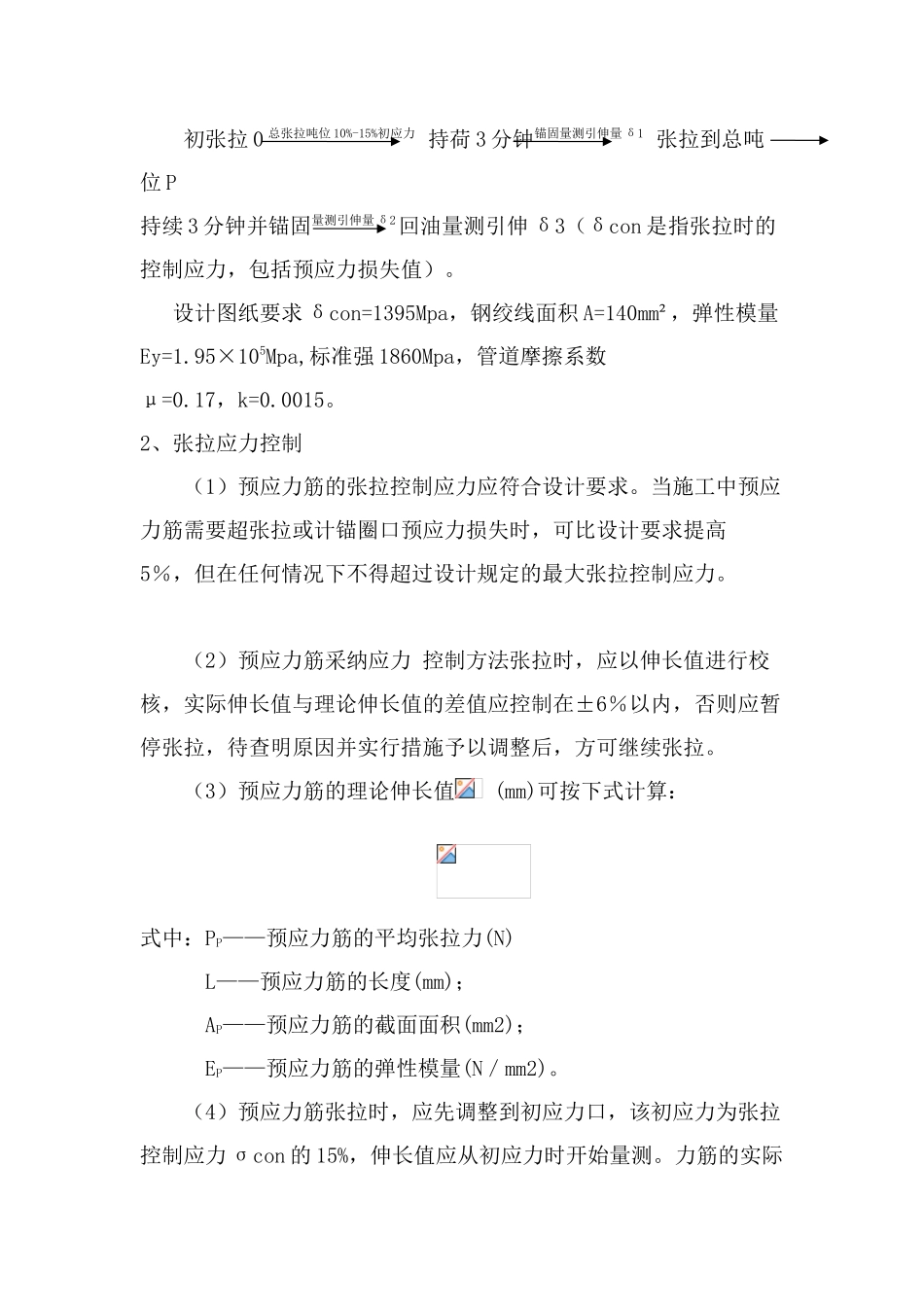

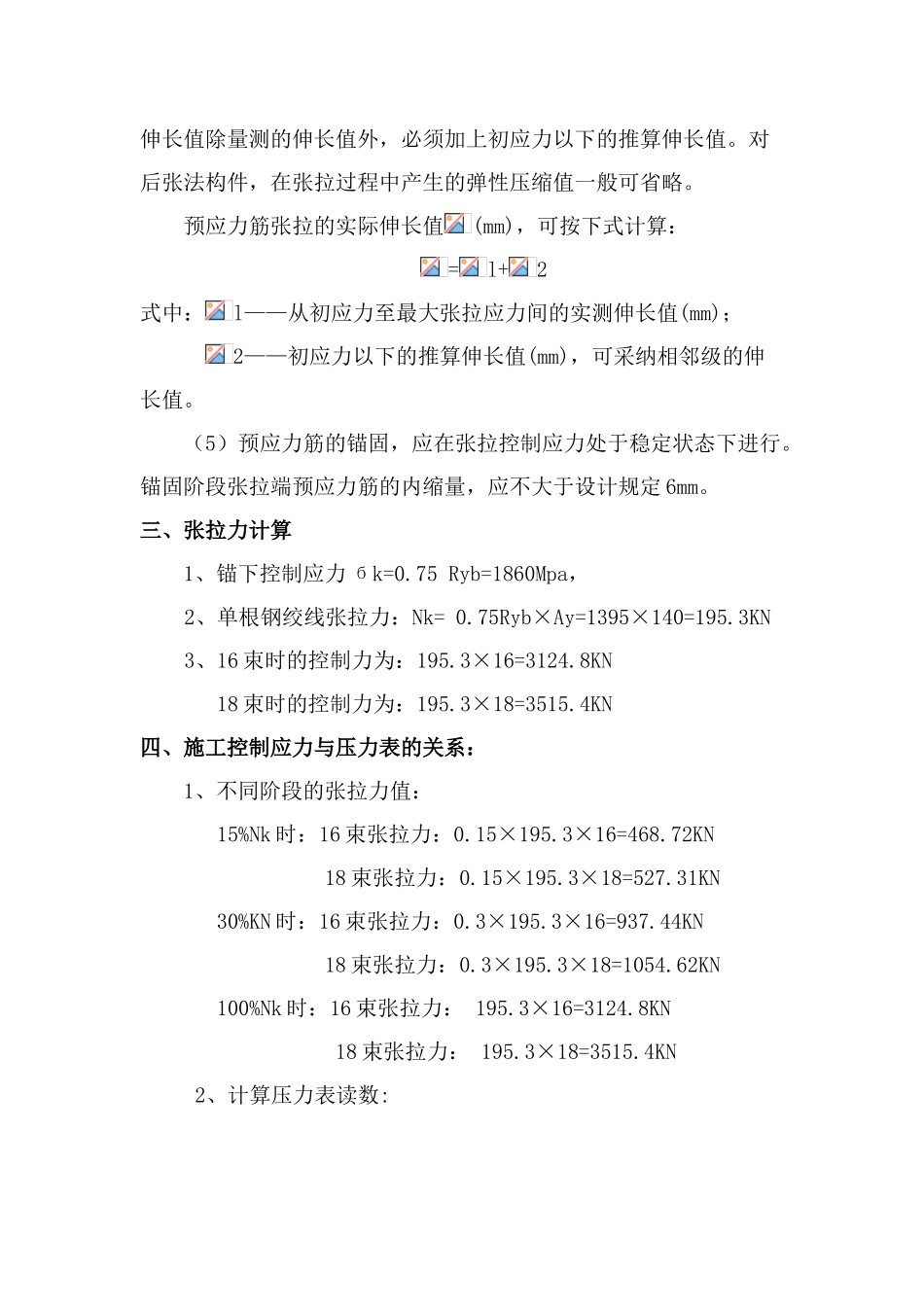

AK0+174.3、AK1+045.1 现浇箱梁张拉计算书及施工方案一、预应力配套张拉机具说明1、张拉机具选用：根据设计文件给定的圆锚张拉数据，采纳每个钢绞线根数最多的圆锚进行计算。查设计文件得：钢绞线张拉控制应力 σk＝1395MPa；钢绞线截面积：Ay＝140㎜²；钢绞线最多根数：n＝18。0kh1i1。 计算张拉力：Ny＝σk×Ay×n＝1395×140×18＝3515.4KN据此：我部选用规格为 500t 的油压千斤能满足施工要求。2、张拉机具数量表：名 称规格数量（套）备 注油压千斤顶500t2电动高压油泵2与千斤顶配套压力表60Mpa2与千斤顶配套3、千斤顶的标定和压力表读数的确定① 千斤顶的标定：千斤顶、压力表（1 块进油表、1 块回油表）、高压油泵三者必须固定配套使用。我部对其已经进行标定，标定报告附后。NnQDwv。② 张拉：在张拉过程中，实际伸长量与理论伸长量差值控制在±6％之内，钢束理论伸长量附后。二、张拉程序及张拉力说明1、根据设计要求，其张拉程序： 初张拉 0 总张拉吨位 10%-15%初应力 持荷 3 分钟锚固量测引伸量 δ1 张拉到总吨位 P持续 3 分钟并锚固量测引伸量 δ2回油量测引伸 δ3（δcon 是指张拉时的控制应力，包括预应力损失值）。 设计图纸要求 δcon=1395Mpa，钢绞线面积 A=140mm²，弹性模量Ey=1.95×105Mpa,标准强 1860Mpa，管道摩擦系数μ=0.17，k=0.0015。hGXA0c。2、张拉应力控制（1）预应力筋的张拉控制应力应符合设计要求。当施工中预应力筋需要超张拉或计锚圈口预应力损失时，可比设计要求提高5％，但在任何情况下不得超过设计规定的最大张拉控制应力。orxQHi。（2）预应力筋采纳应力 控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应控制在±6％以内，否则应暂停张拉，待查明原因并实行措施予以调整后，方可继续张拉。cio6vc。（3）预应力筋的理论伸长值 (mm)可按下式计算：式中：PP——预应力筋的平均张拉力(N) L——预应力筋的长度(mm)；AP——预应力筋的截面面积(mm2)；EP——预应力筋的弹性模量(N／mm2)。（4）预应力筋张拉时，应先调整到初应力口，该初应力为张拉控制应力 σcon 的 15%，伸长值应从初应力时开始量测。力筋的实际伸长值除量测的伸长值外，必须加上初应力以下的推算伸长值。对后张法构件，在张拉过程中产生的弹性压缩值一般可省略。Ld7hWU。预应力筋张拉的实际伸长值(mm)，可按下式计算：=l+2式中：l——从初应力至最大张拉应力间的实测伸长值(mm)；2——...
