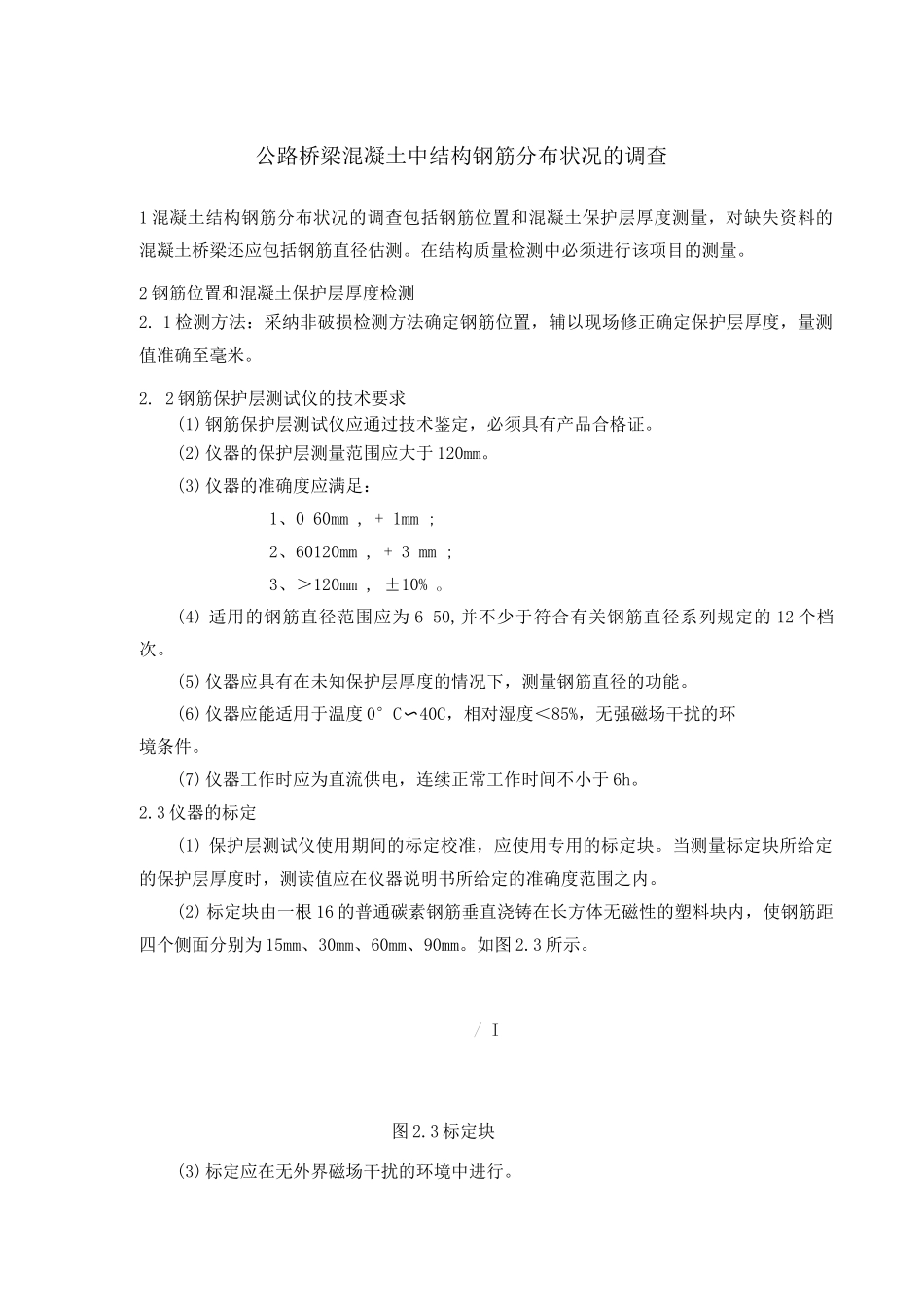

公路桥梁混凝土中结构钢筋分布状况的调查1 混凝土结构钢筋分布状况的调查包括钢筋位置和混凝土保护层厚度测量，对缺失资料的混凝土桥梁还应包括钢筋直径估测。在结构质量检测中必须进行该项目的测量。2 钢筋位置和混凝土保护层厚度检测2. 1 检测方法：采纳非破损检测方法确定钢筋位置，辅以现场修正确定保护层厚度，量测值准确至毫米。2. 2 钢筋保护层测试仪的技术要求(1)钢筋保护层测试仪应通过技术鉴定，必须具有产品合格证。(2)仪器的保护层测量范围应大于 120mm。(3)仪器的准确度应满足：1、0 60mm , + 1mm ;2、60120mm , + 3 mm ;3、＞120mm , ±10% o(4) 适用的钢筋直径范围应为 6 50,并不少于符合有关钢筋直径系列规定的 12 个档次。(5)仪器应具有在未知保护层厚度的情况下，测量钢筋直径的功能。(6)仪器应能适用于温度 0°C〜40C，相对湿度＜85%，无强磁场干扰的环境条件。(7)仪器工作时应为直流供电，连续正常工作时间不小于 6h。2.3 仪器的标定(1) 保护层测试仪使用期间的标定校准，应使用专用的标定块。当测量标定块所给定的保护层厚度时，测读值应在仪器说明书所给定的准确度范围之内。(2) 标定块由一根 16 的普通碳素钢筋垂直浇铸在长方体无磁性的塑料块内，使钢筋距四个侧面分别为 15mm、30mm、60mm、90mm。如图 2.3 所示。/ I图 2.3 标定块(3)标定应在无外界磁场干扰的环境中进行。(4) 每次试验检测前均应对仪器进行标定，若达不到应有准确度，应送专业机构维修检验。2.4 测区布置及测点要求(1) 混凝土结构钢筋分布状况调查的范围，应为主要承重构件或承重构件的主要受力部位，或钢筋锈蚀电位测试结果表明钢筋可能锈蚀活化的部位，以及根据结构检算及其它检测需要确定的部位。(2)测区布置原则① 按单个构件检测时，应根据尺寸大小，在构件上均匀布置测区，每个构件上的测区数不应少于 3 个；② 对于最大尺寸大于 5m 的构件，应适当增加测区数量；③ 测区应均匀分布，相邻两测区的间距不宜小于 2m；④ 测区表面应清洁、平整、避开接缝、蜂窝、麻面、预埋件等部位。⑤ 测区应注明编号，并记录测区位置和外观情况。⑥ 测点数量及要求：a) 对构件上每一测区应检测不少于 10 个测点；b) 测点间距应小于保护层测试仪传感器长度。⑦ 对某一类构件的检测，可实行抽样的方法，抽样数不少于同类构件数的 30%，且不少于 3 件，每个构件测区布置按单个构件要求进行。⑧ 对结构整...
