典型零件ABAQUS-网格划分

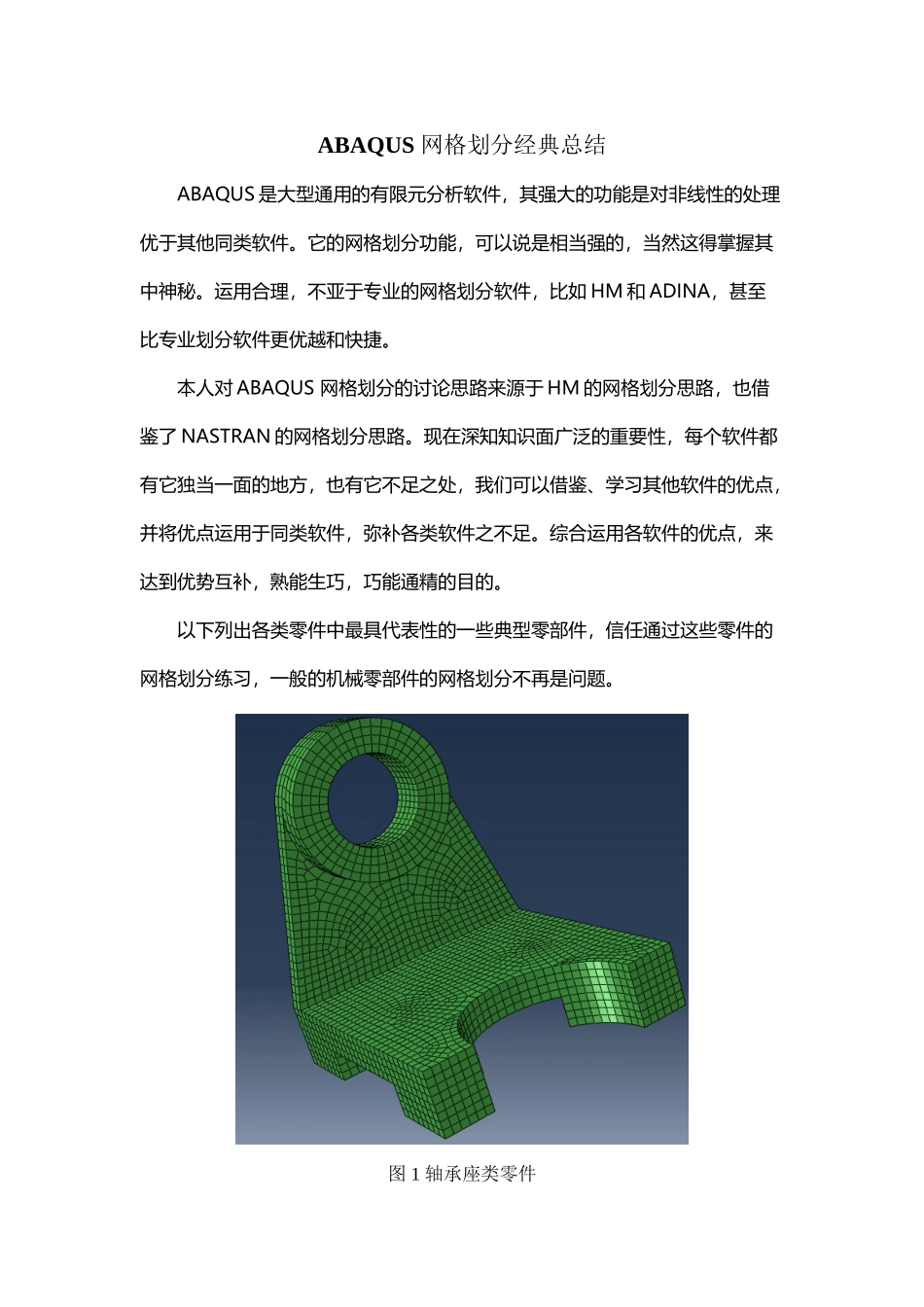

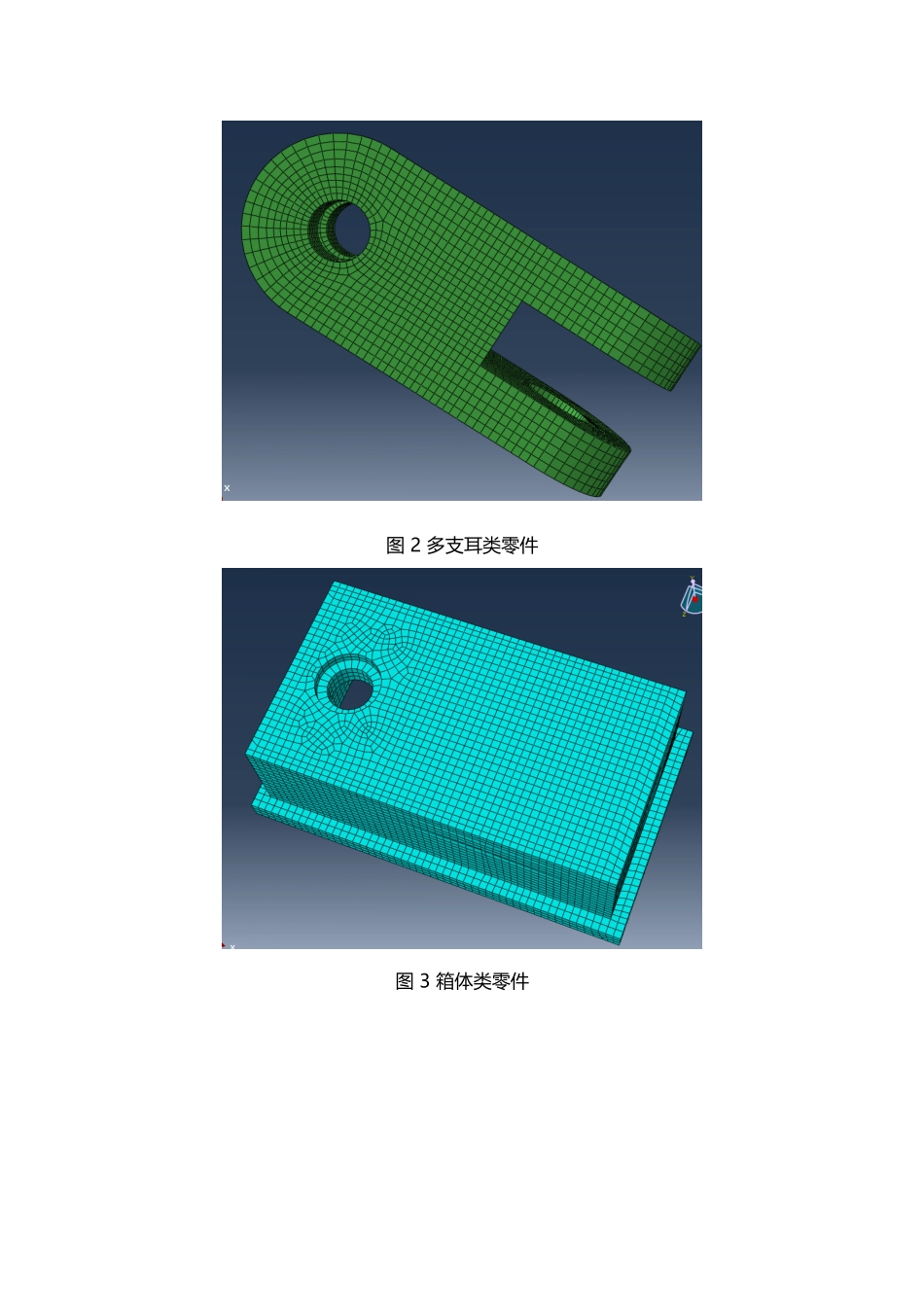

典型零件ABAQUS 网格划分(8 页)Good is good, but better carries it.精益求精，善益求善。ABAQUS 网格划分经典总结ABAQUS 是大型通用的有限元分析软件，其强大的功能是对非线性的处理优于其他同类软件。它的网格划分功能，可以说是相当强的，当然这得掌握其中神秘。运用合理，不亚于专业的网格划分软件，比如 HM 和 ADINA，甚至比专业划分软件更优越和快捷。本人对 ABAQUS 网格划分的讨论思路来源于 HM 的网格划分思路，也借鉴了 NASTRAN 的网格划分思路。现在深知知识面广泛的重要性，每个软件都有它独当一面的地方，也有它不足之处，我们可以借鉴、学习其他软件的优点，并将优点运用于同类软件，弥补各类软件之不足。综合运用各软件的优点，来达到优势互补，熟能生巧，巧能通精的目的。以下列出各类零件中最具代表性的一些典型零部件，信任通过这些零件的网格划分练习，一般的机械零部件的网格划分不再是问题。 图 1 轴承座类零件图 2 多支耳类零件 图 3 箱体类零件图 4 空心圆柱与箱体组合零件图 5 环形槽类零件图 6.1 支耳、空心圆柱、空心长方体组合零件图 6.2 支耳、空心圆柱、空心长方体组合零件图 7.1 类齿轮零件 图 7.2 类齿轮零件这类零件的网格划分，ABAQUS 确实不如 HM 优越，HM 先在一个片体上进行网格划分，然后使用 spin 功能，进行旋转，很容易得到网格质量比较高的网格模型，而 ABAQUS 需要经过多次剖切才能得到网格质量较高的模型。图 8.1 剖切后 网格控制显示剖切后，颜色显示为黄色和绿色，能用结构化和扫略网格划分技术。假如网格划分质量较差，可以使用 ABAQUS 独到的短边、小面检查功能，不难发现，网格质量差的原因是存在短边、小面，这时 ABAQUS 的虚拟拓扑功能方能解决此问题。使用虚拟拓扑后，网格划分质量是相对较高的。假如有尖锐角度存在，这时可根据需要要适当使用一些四面体单元。图 8.2 网格完成后模型图 9 相切空心圆柱模型图 10 组合零件 1图 10 组合零件 组合体总结思考复杂的模型也是由简单模型构成的，熟悉了简单模型的网格划分，复杂模型的高质量网格创建也就迎刃而解了。对于特别复杂的模型，可以先对单一零件进行高质量的网格划分，然后使用焊接（tie）功能将各单一零件焊接在一起，组成复杂零件模型。—燕山大学 车辆工程 杨建 2014 年 1 月 25 日星期六~;~~…*'??
