冠梁施工方案

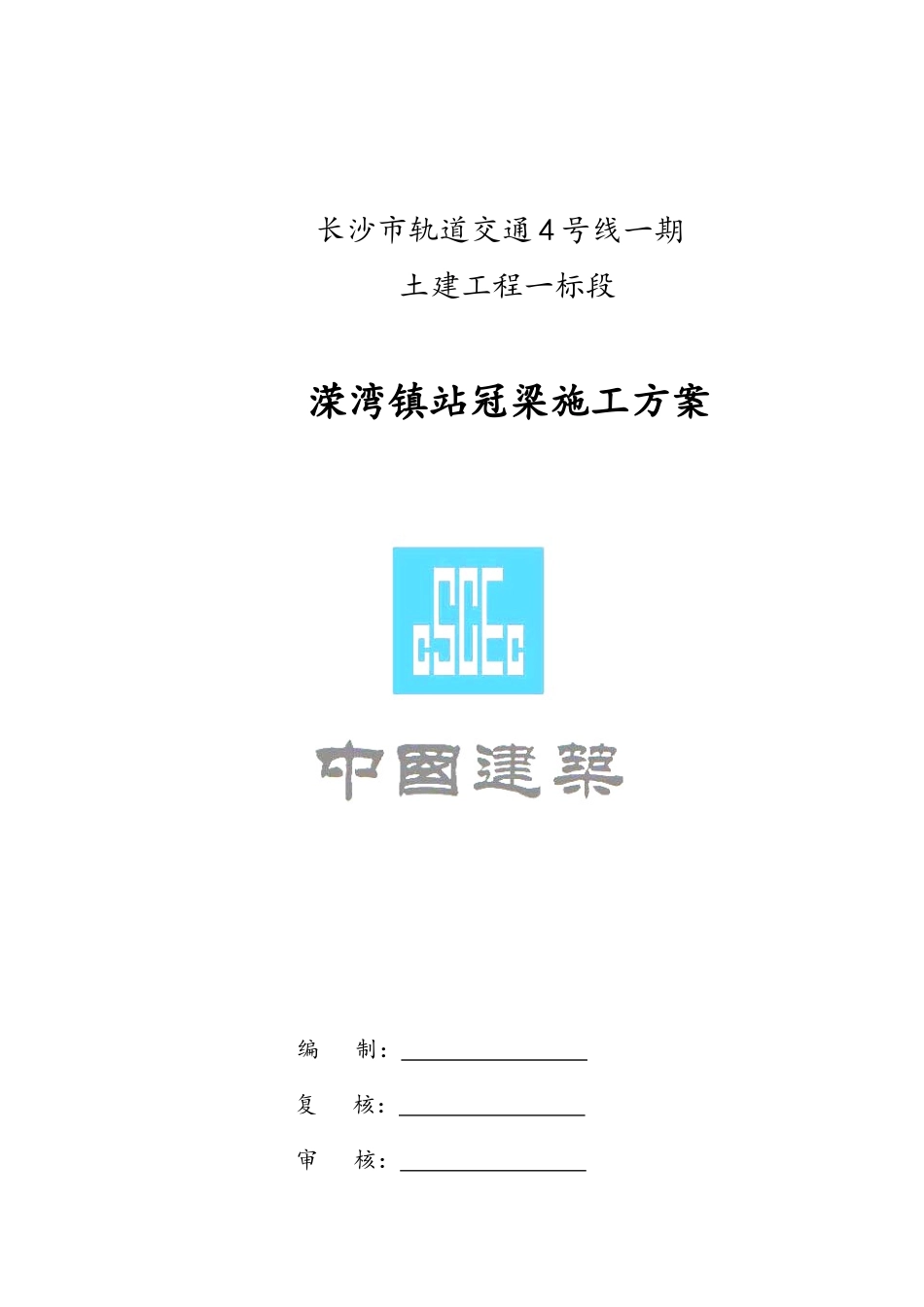

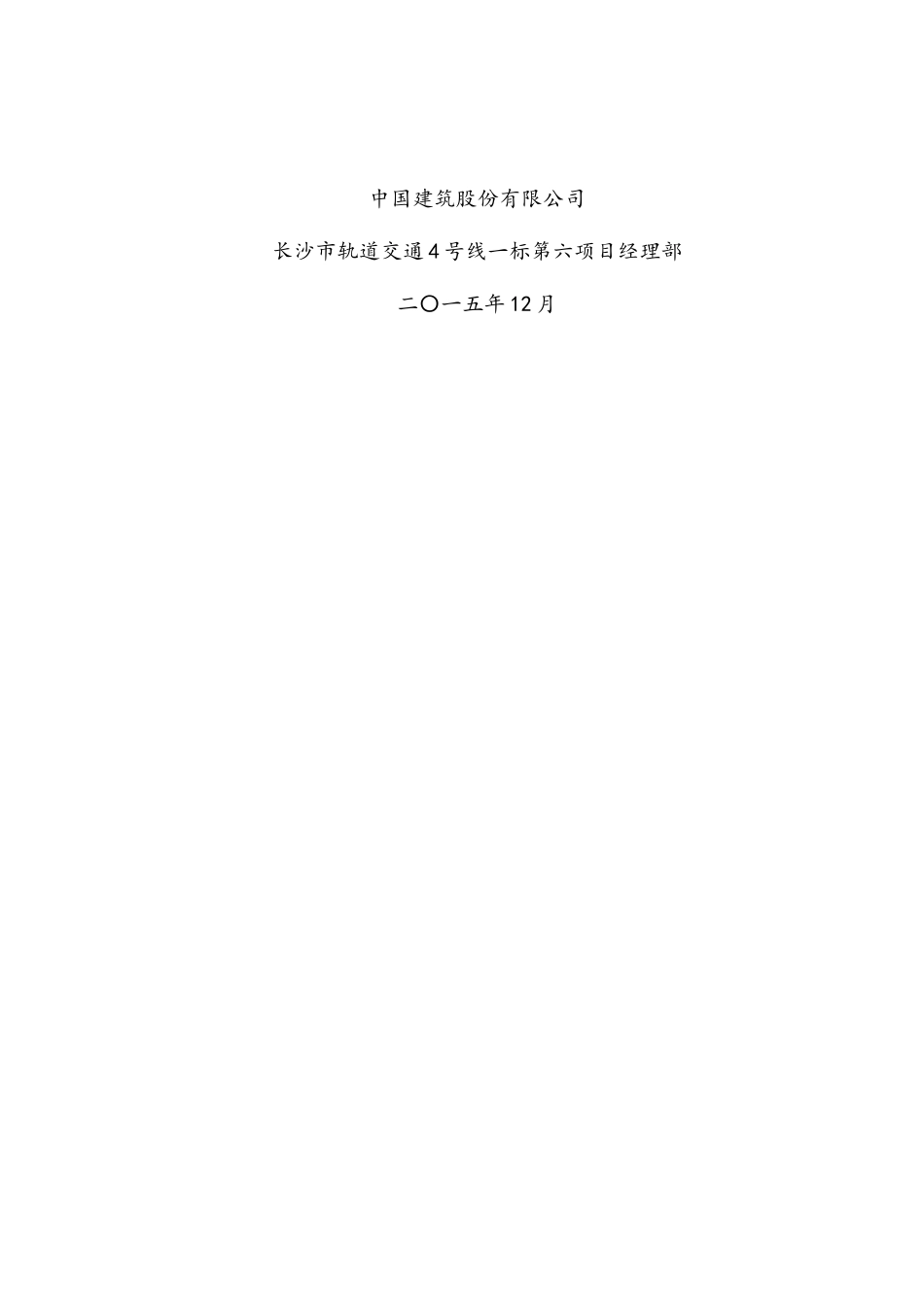

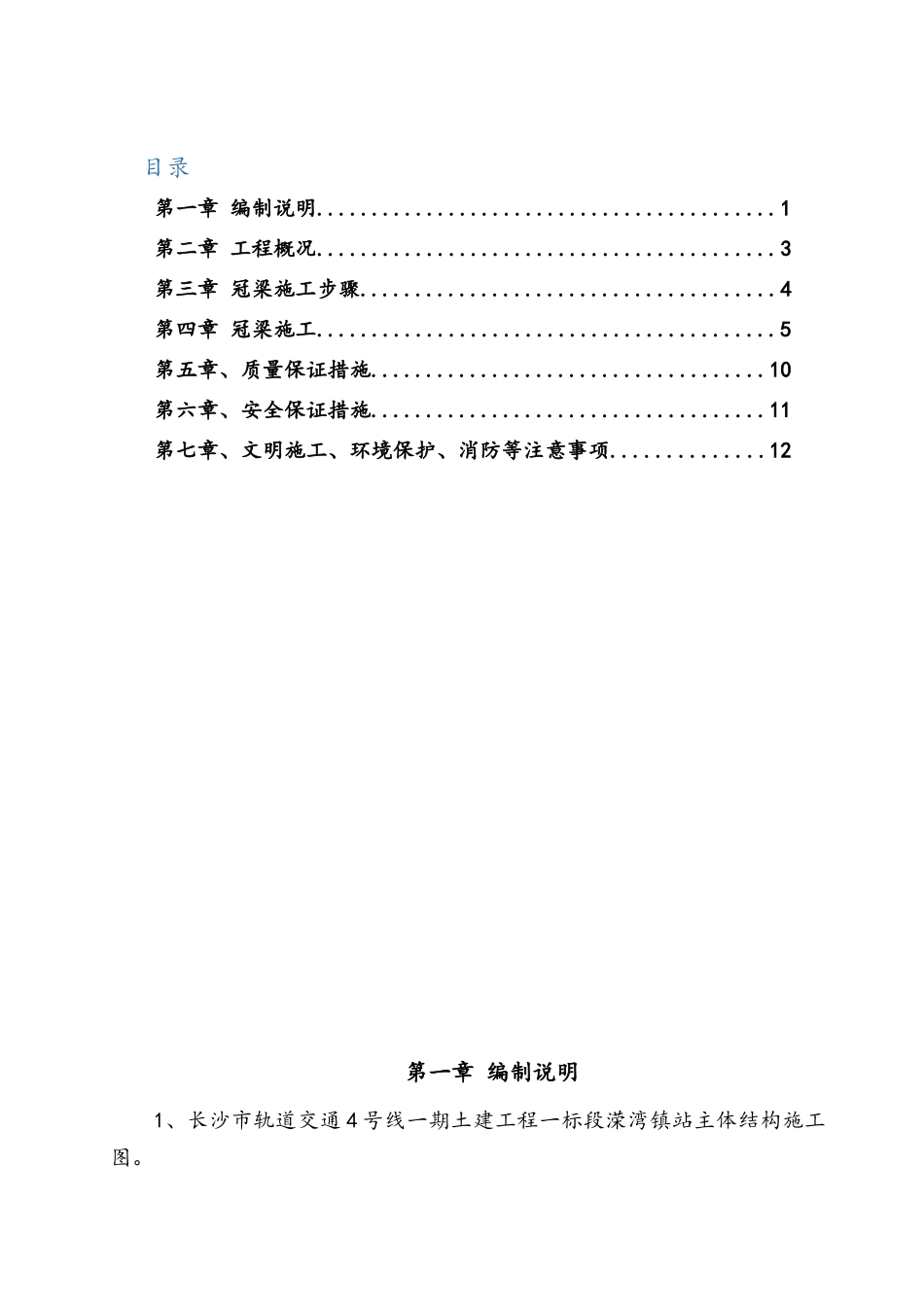

长沙市轨道交通 4 号线一期 土建工程一标段溁湾镇站冠梁施工方案 编 制： 复 核： 审 核： 中国建筑股份有限公司长沙市轨道交通 4 号线一标第六项目经理部二〇一五年 12 月目录第一章 编制说明..........................................1第二章 工程概况..........................................3第三章 冠梁施工步骤......................................4第四章 冠梁施工..........................................5第五章、质量保证措施....................................10第六章、安全保证措施....................................11第七章、文明施工、环境保护、消防等注意事项..............12第一章 编制说明1、长沙市轨道交通 4 号线一期土建工程一标段溁湾镇站主体结构施工图。2、溁湾镇站施工组织设计。3、现场踏勘所采集的资料。4、地铁施工有关的施工技术法律规范、规程、标准。5、我单位多年从事地铁工程的施工经验。第二章 工程概况长沙地铁 4 号线一期工程（普瑞大道～桂花大道）线路全长 33.5km，设 24 座车站，均为地下车站，其中换乘站 13 座。4 号线一期工程设车辆段一处，位于石长铁路长沙西站北侧、北三环以南的地块内；设停车场一座，位于 2 号线黄兴车辆段东侧。我部成立长沙地铁 4 号线一标第六项目经理部，施 工 内 容 包 括 1 站 5 区 间 ， 其 中 1 站 为 ： 溁 湾 镇 站 （ 起 止 里 程CK26+997.9~CK27+260.6）。五区间为：桐梓坡站~望月湖站、望月湖站~溁湾镇站、溁湾镇站~湖南师大站、湖南师大站~湖南大学站、湖南大学站~阜埠河路站。溁湾镇站共设置 3 个出入口，均位于绿地集团溁湾镇项目下沉式露天广场内；3 组风亭，其中 1 号风亭为低矮风亭，设置在溁湾路南侧地块中，2 号风亭为低风亭，设置在枫林一路北侧，3 号风亭为高风亭，与 2 号线车站的风亭相邻布置于枫林一路北侧的地块中；1 个消防疏散口，位于地块中央，作为地铁车站工作人员专用疏散口；1 个冷却塔，设置在紧急消防出口旁。灌注桩桩顶及地下连续墙顶设置冠梁把维护结构连接成一个整体。冠梁全场约 630 米，灌注桩顶部冠梁尺寸为 1200×1000mm，地下连续墙顶部冠梁尺寸为 1000×1000mm，除兼做压顶的冠梁为 C35 外，其余为 C30.第三章 冠梁施工步骤施工步骤为：孔桩（地连墙）施工完毕、桩体检验合格→测量放线冠梁位置，开挖并将桩顶混凝土凿除→冠梁...
