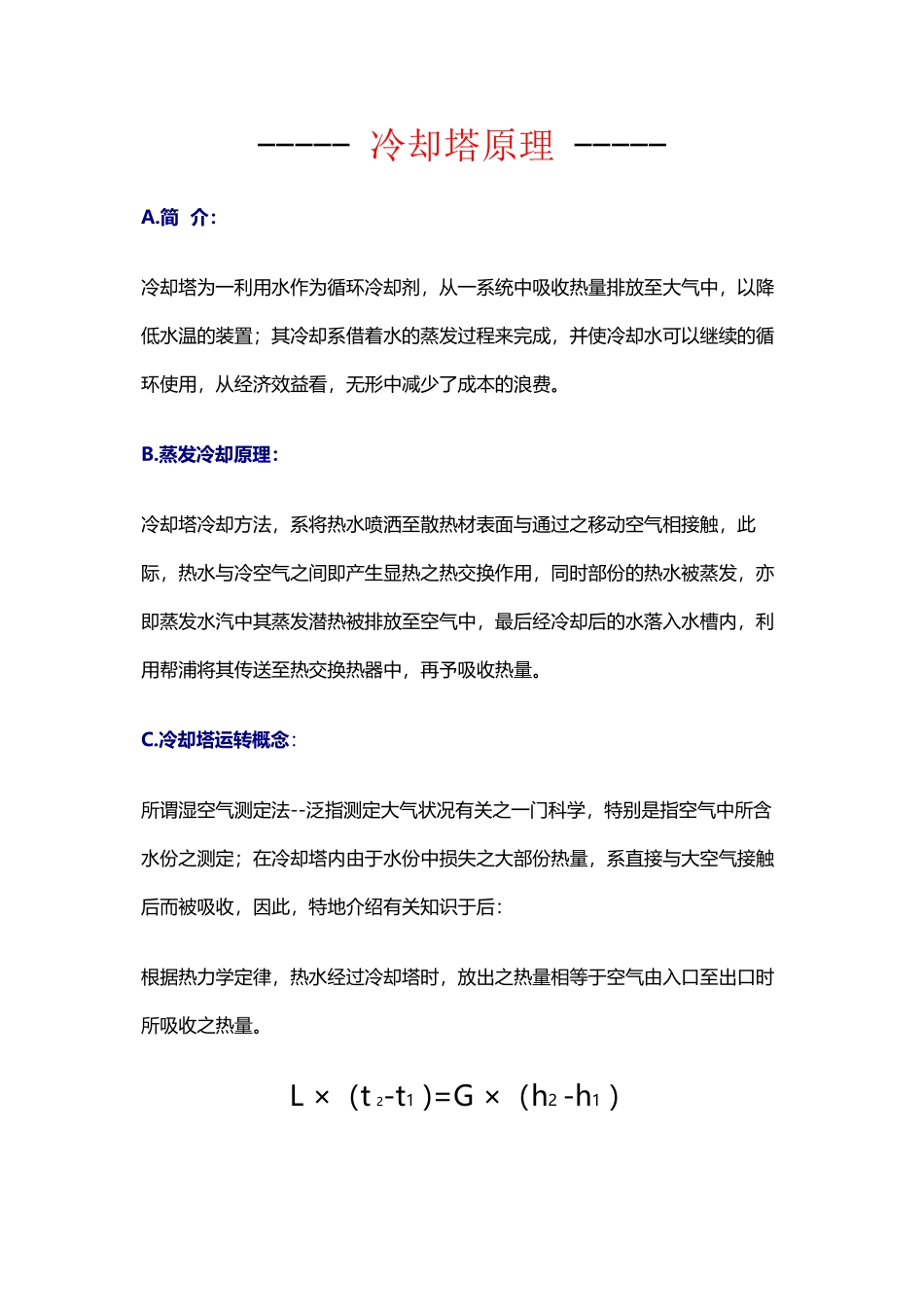

冷却塔原理-完整版(8 页)Good is good, but better carries it.精益求精，善益求善。----- 冷却塔原理 -----A.简 介：冷却塔为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水的蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益看，无形中减少了成本的浪费。B.蒸发冷却原理：冷却塔冷却方法，系将热水喷洒至散热材表面与通过之移动空气相接触，此际，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用帮浦将其传送至热交换热器中，再予吸收热量。C.冷却塔运转概念：所谓湿空气测定法--泛指测定大气状况有关之一门科学，特别是指空气中所含水份之测定；在冷却塔内由于水份中损失之大部份热量，系直接与大空气接触后而被吸收，因此，特地介绍有关知识于后：根据热力学定律，热水经过冷却塔时，放出之热量相等于空气由入口至出口时所吸收之热量。L ×（t 2-t1 )=G ×（h2 -h1 ）L：循环水量LPM （GPM）t2 : 热水温度℃ （℉）t1：冷水温度℃ （℉）G : 风量kg/min(1b/min)h2：出风口空气热焓kcal/kg of dry air (BTU/lb of dry air)h1 : 入风口空气热焓kcal/kg of dry air (BTU/lb of dry air)L/G：水/空气比 e ：空气热焓差kcal/ kg of dry air (BTU/lb of dry air)R：水温度差℃ （℉） 其质量之传递可以下列公式表示之： G× eg=ka (EI-eg) dv.........................................................(1) eg : 空气总质量之热焓 k : 冷却塔单位面积之热惯流率系数 a : 常数 El ：在一定水温时之饱和空气热焓 kcal/kg (BTU/Ib） 上式（1）称为 "冷却特性质 "，下图（1） 为冷却塔冷却过程曲线图，上端之曲线为水的运转线，起始热水温度 A 点至冷水温度 B 点为止；下端汁斜线 C-D 为空气运转线，C 点位置在相当于入风口湿球温度之热含处，水与空气比（L/G）等于空气运转线 C-D 之斜率，D 点表示出风口空气温度，斜率 C-D 之投影长度为冷却温度差，F 点表示出风口空气之湿球温度。 积分值为冷却过程中产生之热传递单位数，其值等于图（1）中之 ABCD 四点构成面积，此值等于冷却塔之特性值，其值随水与空气之比率而变化。kav/L = (L/G)" x Ckav/L：冷却塔特性质L/G：水/空气比C：常数n：一 0.6 ---...
