冷轧缺陷图谱

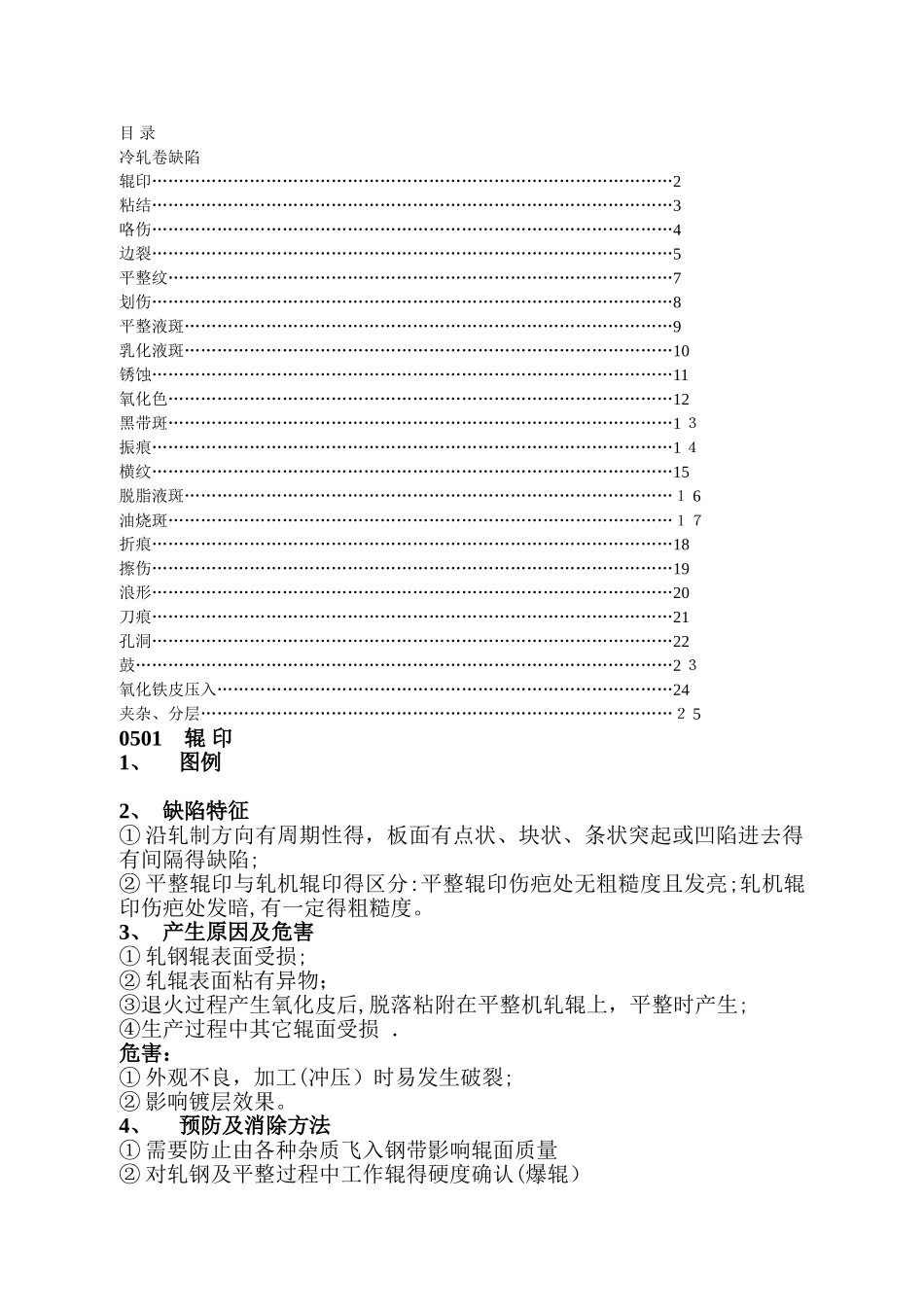

目 录 冷轧卷缺陷 辊印……………………………………………………………………………………2 粘结……………………………………………………………………………………3 咯伤……………………………………………………………………………………4 边裂……………………………………………………………………………………5 平整纹…………………………………………………………………………………7 划伤……………………………………………………………………………………8 平整液斑………………………………………………………………………………9 乳化液斑………………………………………………………………………………10锈蚀……………………………………………………………………………………11氧化色…………………………………………………………………………………12黑带斑…………………………………………………………………………………1 ３ 振痕……………………………………………………………………………………1 ４ 横纹……………………………………………………………………………………15 脱脂液斑………………………………………………………………………………１ 6 油烧斑…………………………………………………………………………………１７ 折痕……………………………………………………………………………………18 擦伤……………………………………………………………………………………19 浪形……………………………………………………………………………………20 刀痕……………………………………………………………………………………21 孔洞……………………………………………………………………………………22 鼓………………………………………………………………………………………2 ３ 氧化铁皮压入…………………………………………………………………………24夹杂、分层……………………………………………………………………………２ 50501 辊 印1、 图例2、 缺陷特征 ① 沿轧制方向有周期性得，板面有点状、块状、条状突起或凹陷进去得有间隔得缺陷; ② 平整辊印与轧机辊印得区分:平整辊印伤疤处无粗糙度且发亮;轧机辊印伤疤处发暗,有一定得粗糙度。 3、 产生原因及危害 ① 轧钢辊表面受损;② 轧辊表面粘有异物；③退火过程产生氧化皮后,脱落粘附在平整机轧辊上，平...
