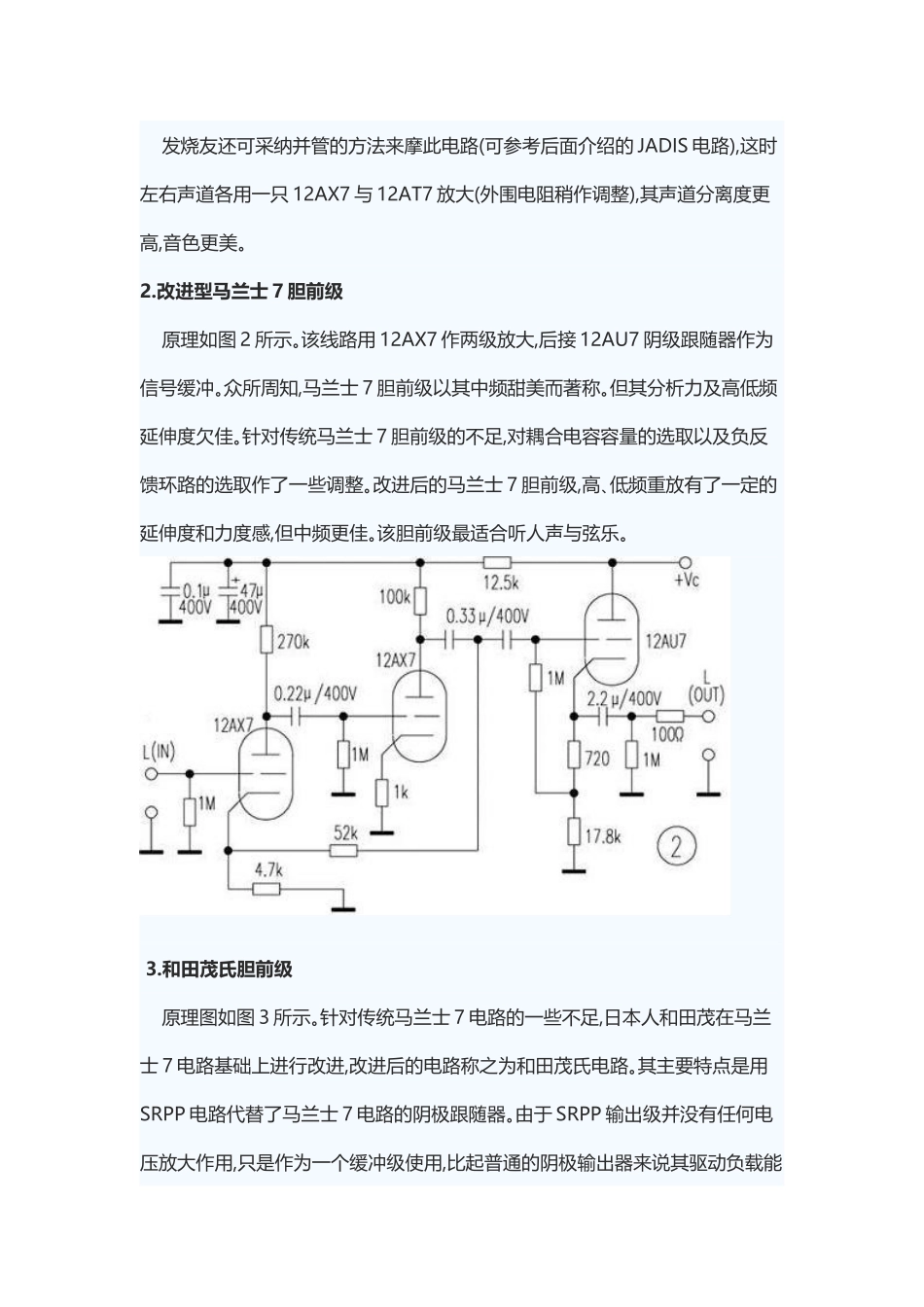

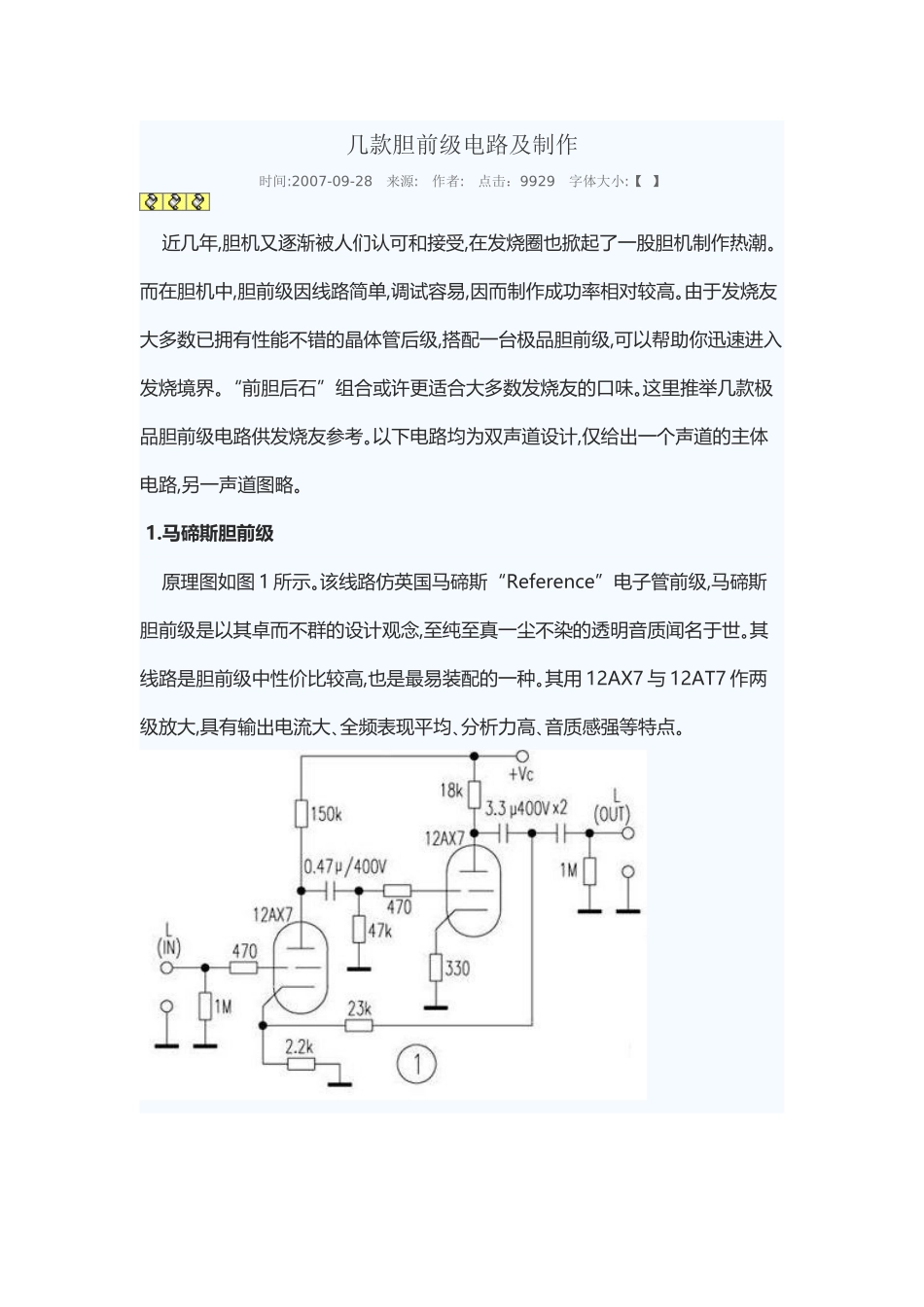

几款胆前级电路及制作(5页)Good is good, but better carries it.精益求精，善益求善。几款胆前级电路及制作时间:2007-09-28 来源: 作者: 点击：9929 字体大小:【 】 近几年,胆机又逐渐被人们认可和接受,在发烧圈也掀起了一股胆机制作热潮｡而在胆机中,胆前级因线路简单,调试容易,因而制作成功率相对较高｡由于发烧友大多数已拥有性能不错的晶体管后级,搭配一台极品胆前级,可以帮助你迅速进入发烧境界｡“前胆后石”组合或许更适合大多数发烧友的口味｡这里推举几款极品胆前级电路供发烧友参考｡以下电路均为双声道设计,仅给出一个声道的主体电路,另一声道图略｡ 1.马碲斯胆前级 原理图如图 1 所示｡该线路仿英国马碲斯“Reference”电子管前级,马碲斯胆前级是以其卓而不群的设计观念,至纯至真一尘不染的透明音质闻名于世｡其线路是胆前级中性价比较高,也是最易装配的一种｡其用 12AX7 与 12AT7 作两级放大,具有输出电流大､全频表现平均､分析力高､音质感强等特点｡ 发烧友还可采纳并管的方法来摩此电路(可参考后面介绍的 JADIS 电路),这时左右声道各用一只 12AX7 与 12AT7 放大(外围电阻稍作调整),其声道分离度更高,音色更美｡2.改进型马兰士 7 胆前级 原理如图 2 所示｡该线路用 12AX7 作两级放大,后接 12AU7 阴级跟随器作为信号缓冲｡众所周知,马兰士 7 胆前级以其中频甜美而著称｡但其分析力及高低频延伸度欠佳｡针对传统马兰士 7 胆前级的不足,对耦合电容容量的选取以及负反馈环路的选取作了一些调整｡改进后的马兰士 7 胆前级,高､低频重放有了一定的延伸度和力度感,但中频更佳｡该胆前级最适合听人声与弦乐｡ 3.和田茂氏胆前级 原理图如图 3 所示｡针对传统马兰士 7 电路的一些不足,日本人和田茂在马兰士 7 电路基础上进行改进,改进后的电路称之为和田茂氏电路｡其主要特点是用SRPP 电路代替了马兰士 7 电路的阴极跟随器｡由于 SRPP 输出级并没有任何电压放大作用,只是作为一个缓冲级使用,比起普通的阴极输出器来说其驱动负载能力更强｡在音色方面,它保持了马兰士 7 线路中频甜润的特色,其分析力与高､低频响应比马兰士 7 较佳,信噪比相对较高,该电路所用的电子管也可全部改用12AT7｡ 4.JADIS 胆前级 原理图如图 4 所示｡该线路取自法国“JADIS JP2000”旗舰前级经典线路｡其采纳 12AT7 作两级电压放大,并用 12AT7 作阴极输出｡使前后级阻抗能很好地匹配,并提高负...
