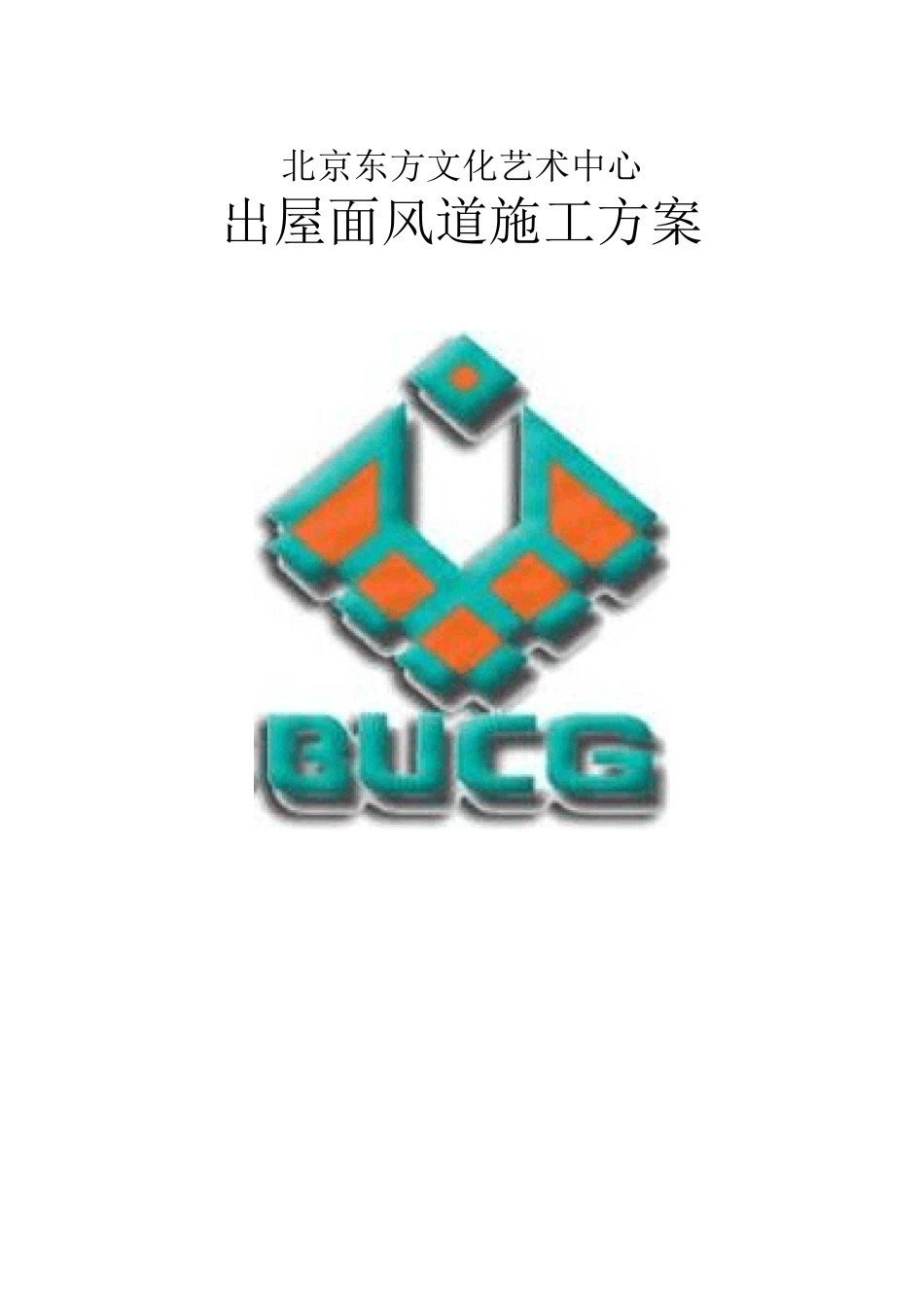

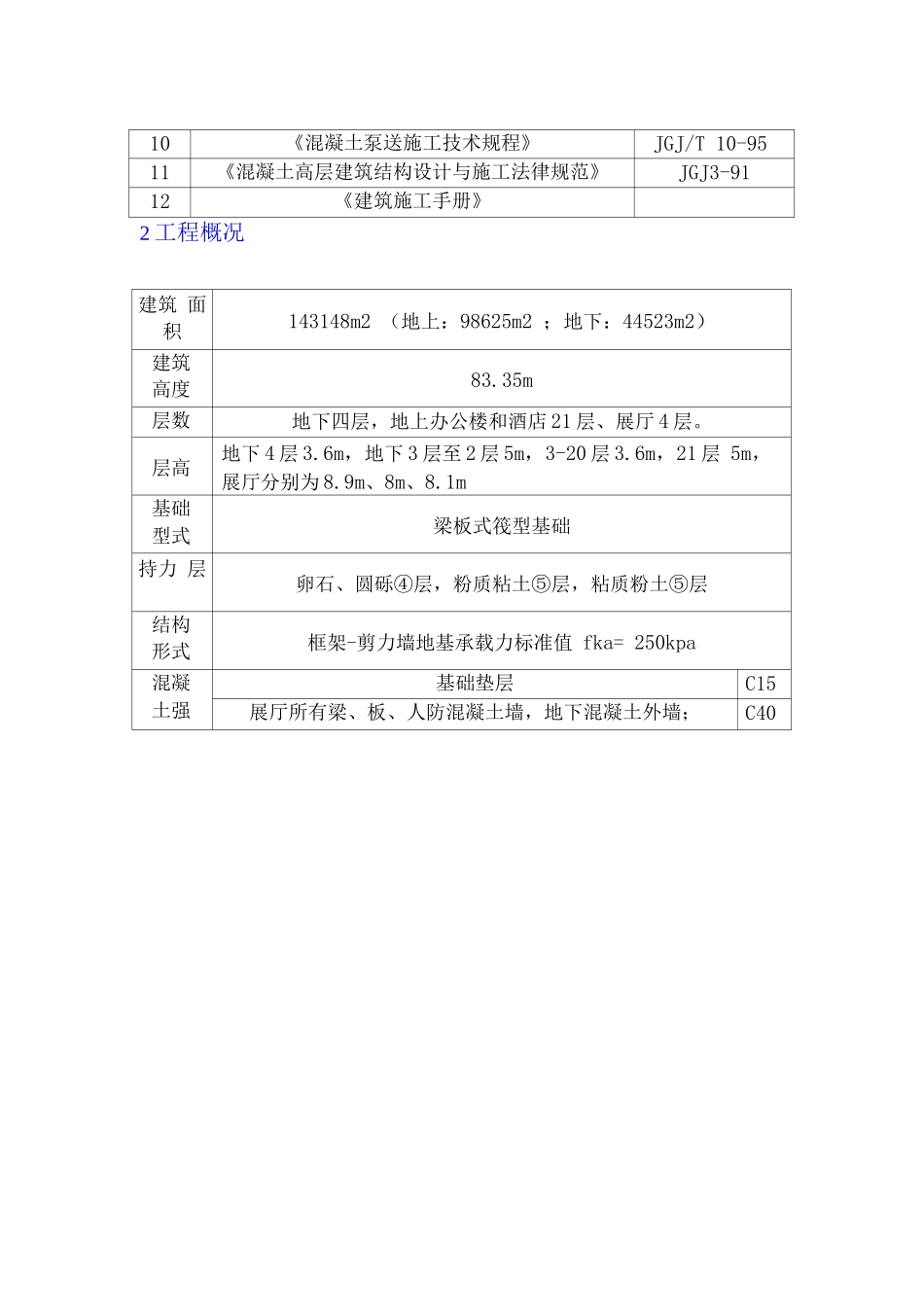

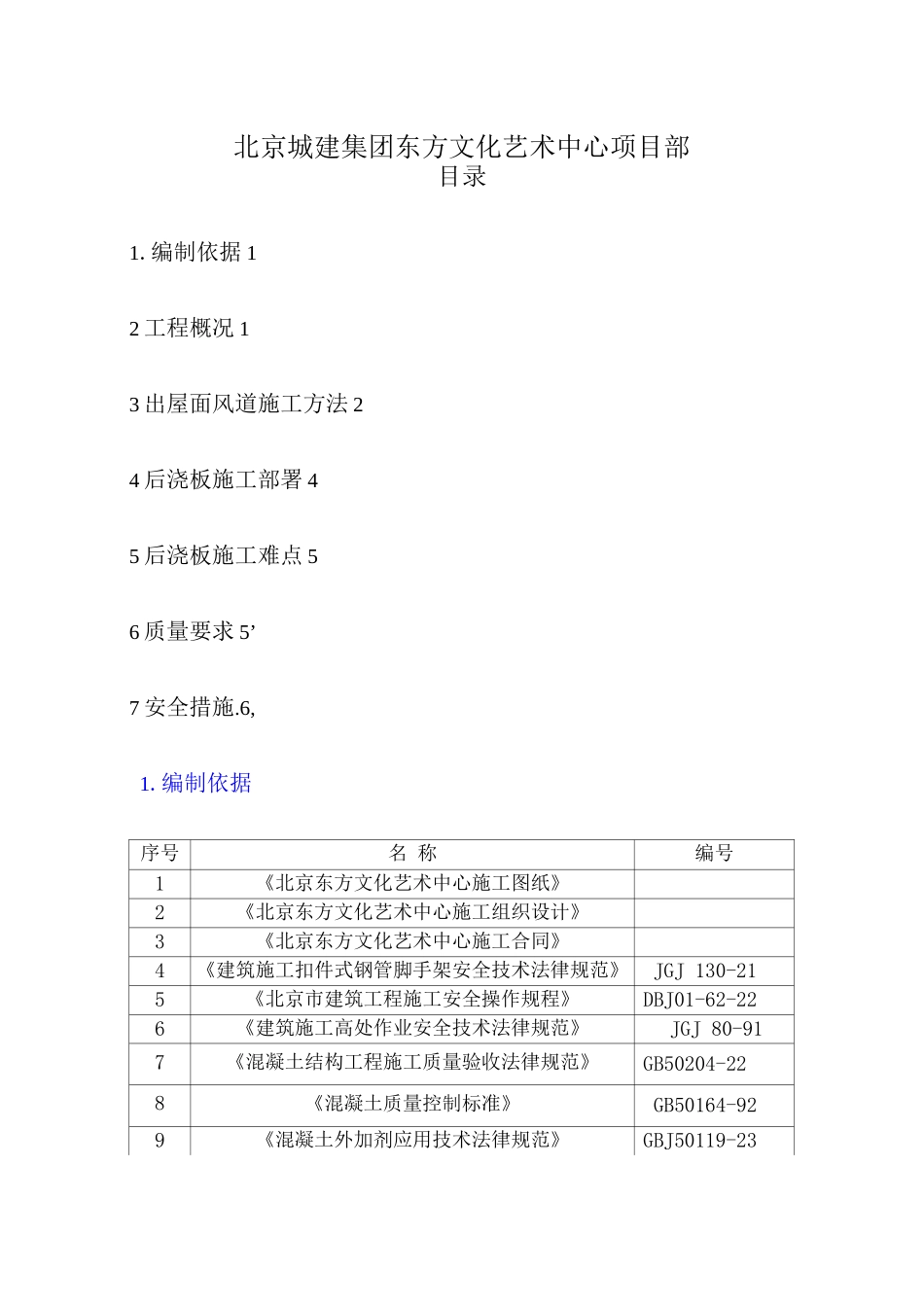

北京东方文化艺术中心出屋面风道施工方案北京城建集团东方文化艺术中心项目部目录1.编制依据 12 工程概况 13 出屋面风道施工方法 24 后浇板施工部署 45 后浇板施工难点 56 质量要求 5’7 安全措施.6,1.编制依据序号名 称编号1《北京东方文化艺术中心施工图纸》2《北京东方文化艺术中心施工组织设计》3《北京东方文化艺术中心施工合同》4《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130-215《北京市建筑工程施工安全操作规程》DBJ01-62-226《建筑施工高处作业安全技术法律规范》JGJ 80-917《混凝土结构工程施工质量验收法律规范》GB50204-228《混凝土质量控制标准》GB50164-929《混凝土外加剂应用技术法律规范》GBJ50119-2310《混凝土泵送施工技术规程》JGJ/T 10-9511《混凝土高层建筑结构设计与施工法律规范》JGJ3-9112《建筑施工手册》2 工程概况建筑 面积143148m2 （地上：98625m2 ；地下：44523m2）建筑高度83.35m层数地下四层，地上办公楼和酒店 21 层、展厅 4 层。层高地下 4 层 3.6m，地下 3 层至 2 层 5m，3-20 层 3.6m，21 层 5m，展厅分别为 8.9m、8m、8.1m基础型式梁板式筏型基础持力 层卵石、圆砾④层，粉质粘土⑤层，粘质粉土⑤层结构形式框架-剪力墙地基承载力标准值 fka= 250kpa混凝土强基础垫层C15展厅所有梁、板、人防混凝土墙，地下混凝土外墙；C40。北京东方文化艺术中心出屋面风道施工方案BUCG度等 级酒店地下四层至顶层梁、板，人防混凝土墙，地下混 凝土外墙。办公楼地下四层至顶层梁、板，十五层至顶层柱、混 凝土墙，人防混凝土墙，地下混凝土外墙。展厅五至六层柱、混凝土墙；酒店十至顶层柱、混凝 土墙；办公楼八至十四层柱、混凝土墙。C50展厅地下至地上四层柱、混凝土墙 酒店地下四至九层柱、混凝土墙 办公楼地下四至七层柱、混凝土墙C603 出屋面风道施工方法3.1 出屋面风道施工概况：出屋面风道根据中建单位提供洞平面尺寸及高度施工（详见 后附图）。具体施工配筋混凝土根据设计变更 28-04-1/施工 （详见 后附）。3.1 出屋面风道施工流程：施工马道搭设-楼层清理-风道板墙下混凝土凿毛-风道板墙钢 筋植筋-风道板墙钢筋绑扎-模板支设-风道盖板钢筋绑扎-模板 清理-混凝土浇筑-混凝土养护-拆模。3.2 施工马道搭设：因到机房顶没有楼梯及挂梯，施工前需用架子管 搭设施工马道。3.3 楼层清理：施工前需将周边楼板杂物、垃圾彻底清理洁净。3.4 风道板墙...
