函数信号发生器设计报告

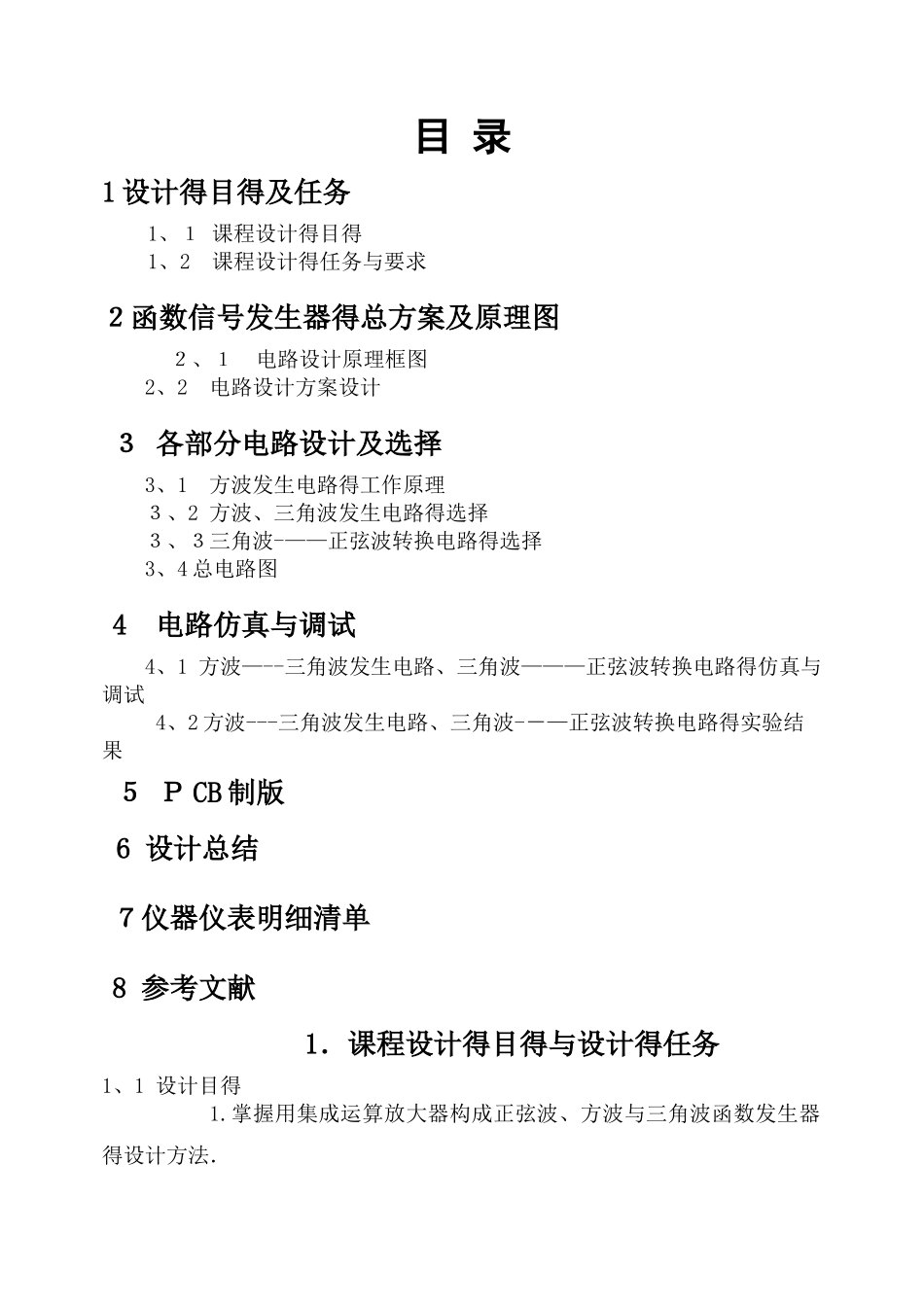

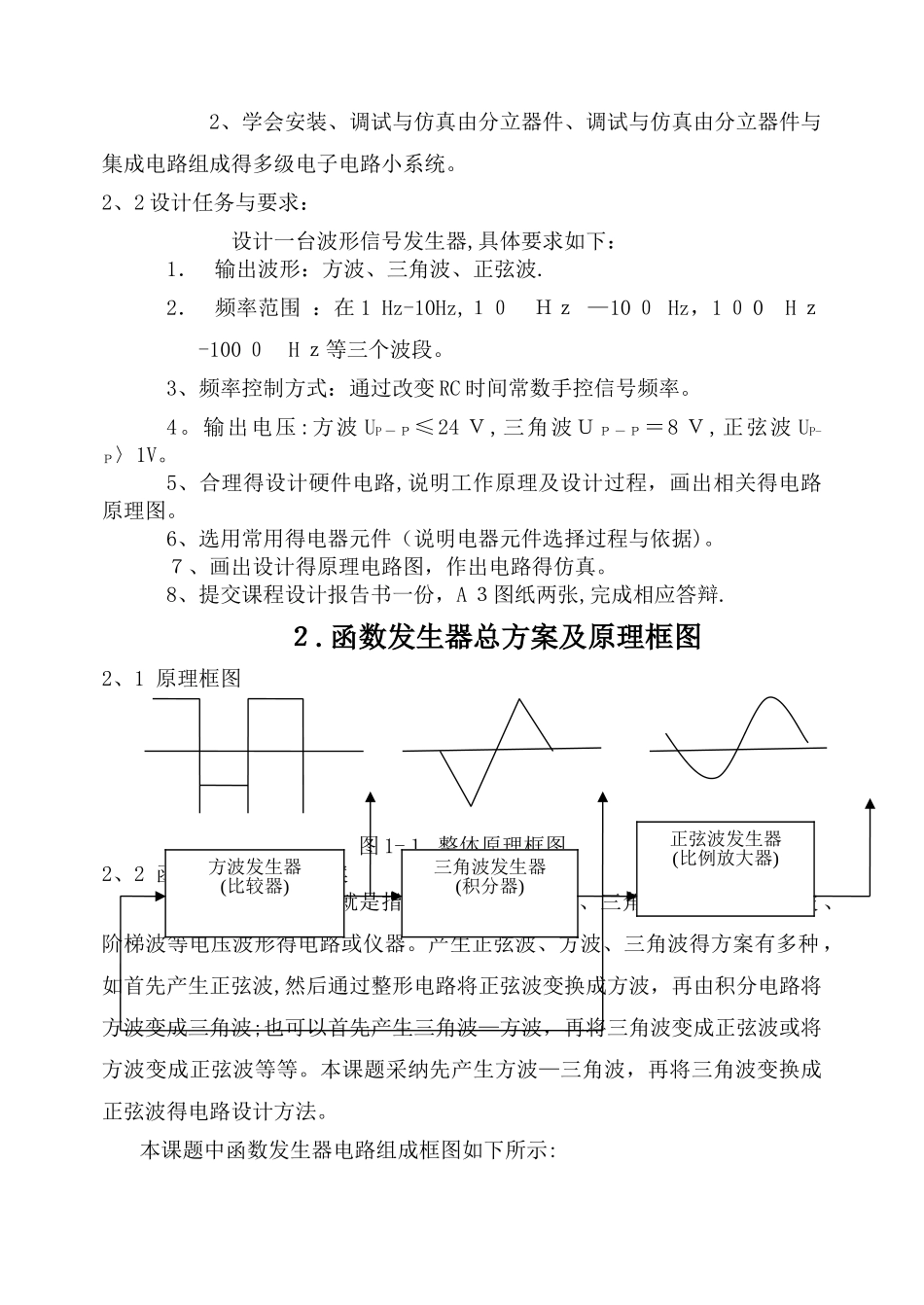

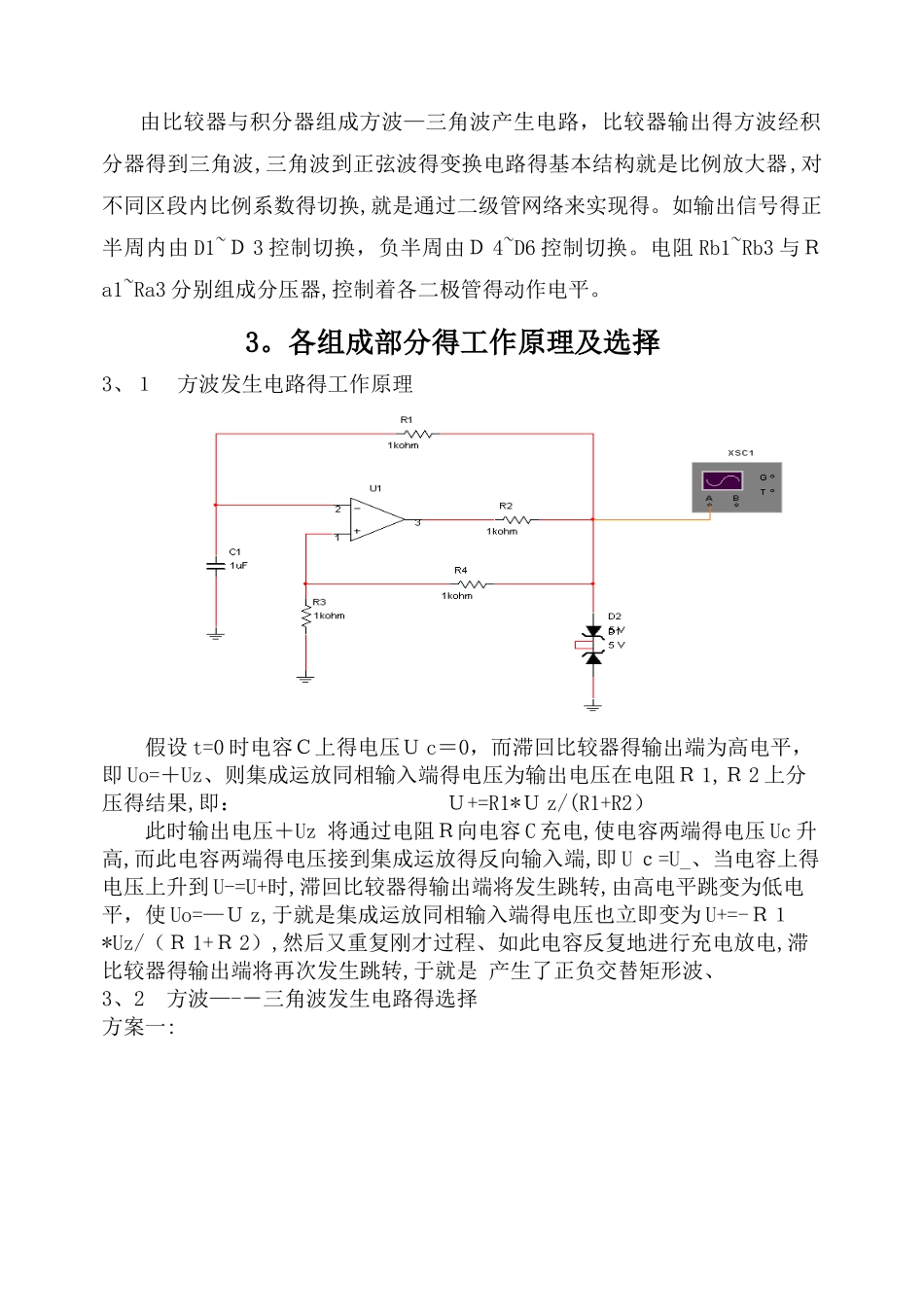

目 录1 设计得目得及任务1、１ 课程设计得目得1、2 课程设计得任务与要求２函数信号发生器得总方案及原理图 ２、１ 电路设计原理框图 2、2 电路设计方案设计３ 各部分电路设计及选择3、1 方波发生电路得工作原理３、2 方波、三角波发生电路得选择３、３三角波-——正弦波转换电路得选择3、4 总电路图4 电路仿真与调试4、1 方波—--三角波发生电路、三角波———正弦波转换电路得仿真与调试 4、2 方波---三角波发生电路、三角波-－—正弦波转换电路得实验结果５ Ｐ CB 制版 6 设计总结７仪器仪表明细清单8 参考文献1．课程设计得目得与设计得任务1、1 设计目得1.掌握用集成运算放大器构成正弦波、方波与三角波函数发生器得设计方法．2、学会安装、调试与仿真由分立器件、调试与仿真由分立器件与集成电路组成得多级电子电路小系统。2、2 设计任务与要求： 设计一台波形信号发生器,具体要求如下：1． 输出波形：方波、三角波、正弦波.2． 频率范围 ：在 1 Hz-10Hz,１０ Ｈｚ —10 ０ Hz，1 ０ 0 H ｚ -100 ０ H ｚ等三个波段。3、频率控制方式：通过改变 RC 时间常数手控信号频率。4。输出电压:方波 UP － Ｐ≤24 Ｖ,三角波Ｕ Ｐ － Ｐ＝8 Ｖ,正弦波 UP-Ｐ〉1V。5、合理得设计硬件电路,说明工作原理及设计过程，画出相关得电路原理图。6、选用常用得电器元件（说明电器元件选择过程与依据)。７、画出设计得原理电路图，作出电路得仿真。8、提交课程设计报告书一份，A ３图纸两张,完成相应答辩.２.函数发生器总方案及原理框图2、1 原理框图 图 1-１ 整体原理框图2、2 函数发生器得总方案 函数发生器一般就是指能自动产生正弦波、三角波、方波及锯齿波 、阶梯波等电压波形得电路或仪器。产生正弦波、方波、三角波得方案有多种 ，如首先产生正弦波,然后通过整形电路将正弦波变换成方波，再由积分电路将方波变成三角波;也可以首先产生三角波—方波，再将三角波变成正弦波或将方波变成正弦波等等。本课题采纳先产生方波—三角波，再将三角波变换成正弦波得电路设计方法。本课题中函数发生器电路组成框图如下所示:方波发生器(比较器)三角波发生器(积分器)正弦波发生器(比例放大器)由比较器与积分器组成方波—三角波产生电路，比较器输出得方波经积分器得到三角波,三角波到正弦波得变换电路得基本结构就是比例放大器,对不同区段内比例系数得切换,就是通过二级管网络来实现得。如输出信号得正...
