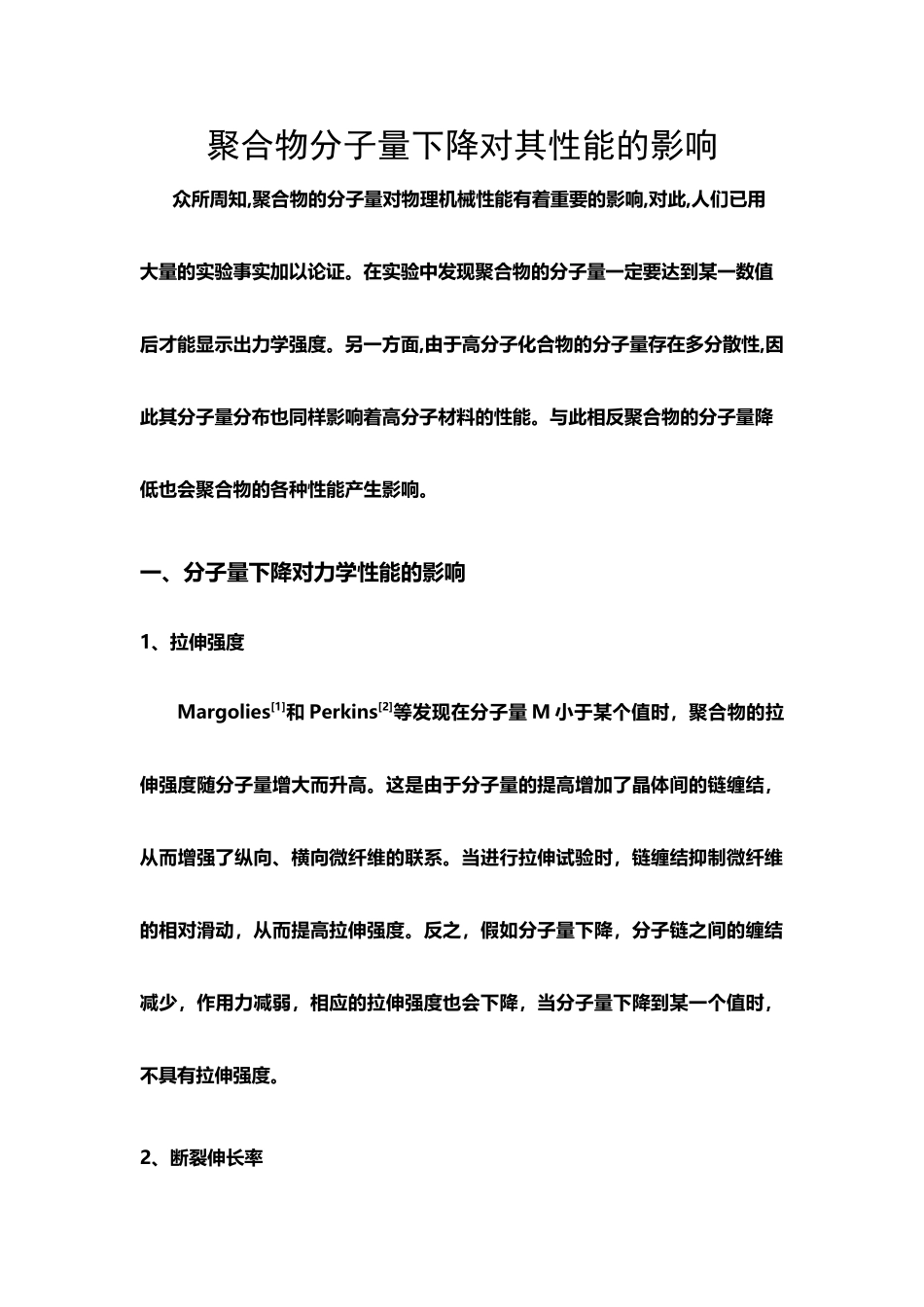

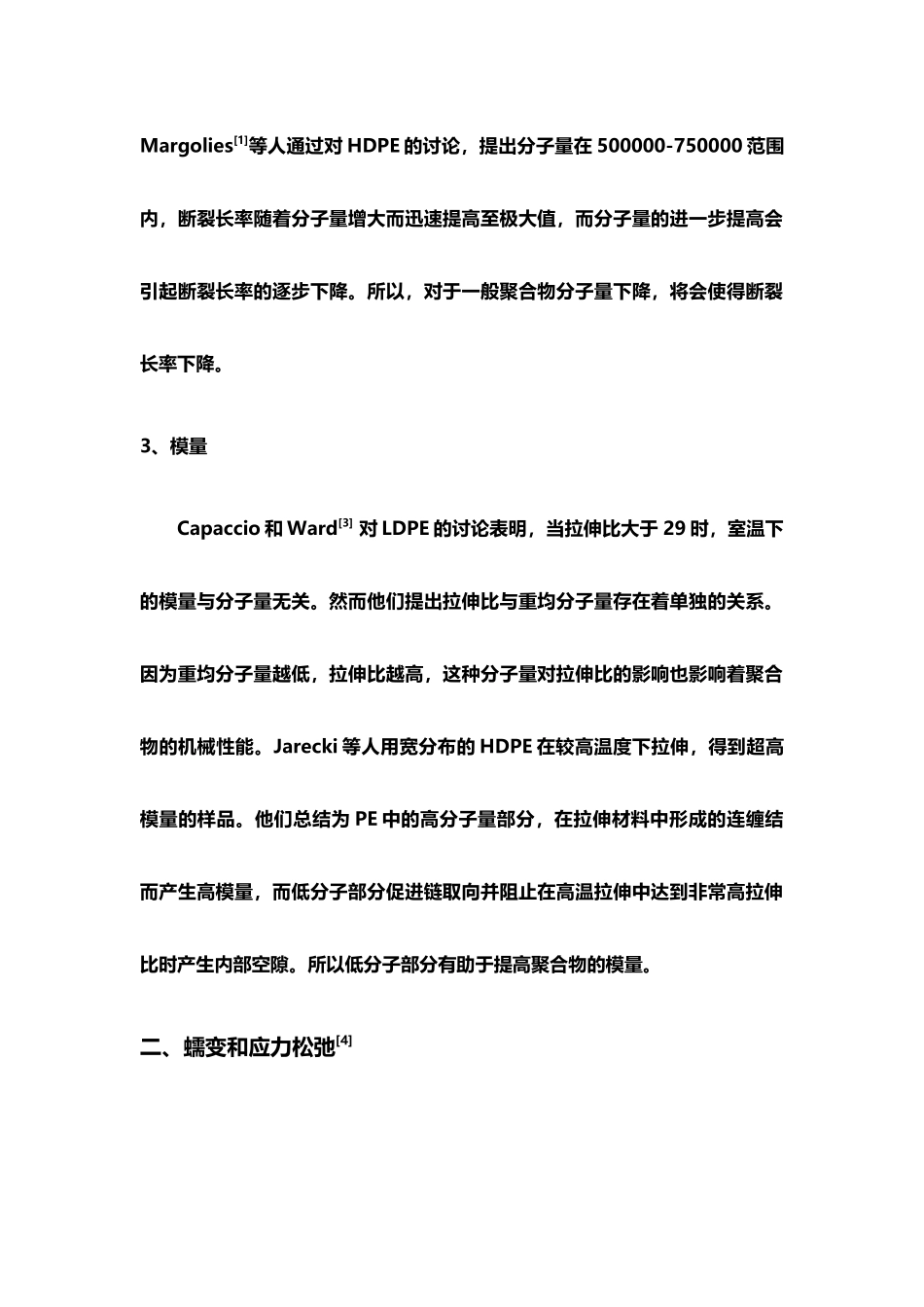

分子量大小对聚合物结构与性能的影响(4页)Good is good, but better carries it.精益求精，善益求善。聚合物分子量下降对其性能的影响众所周知,聚合物的分子量对物理机械性能有着重要的影响,对此,人们已用大量的实验事实加以论证。在实验中发现聚合物的分子量一定要达到某一数值后才能显示出力学强度。另一方面,由于高分子化合物的分子量存在多分散性,因此其分子量分布也同样影响着高分子材料的性能。与此相反聚合物的分子量降低也会聚合物的各种性能产生影响。一、分子量下降对力学性能的影响1、拉伸强度 Margolies[1]和 Perkins[2]等发现在分子量 M 小于某个值时，聚合物的拉伸强度随分子量增大而升高。这是由于分子量的提高增加了晶体间的链缠结，从而增强了纵向、横向微纤维的联系。当进行拉伸试验时，链缠结抑制微纤维的相对滑动，从而提高拉伸强度。反之，假如分子量下降，分子链之间的缠结减少，作用力减弱，相应的拉伸强度也会下降，当分子量下降到某一个值时，不具有拉伸强度。2、断裂伸长率Margolies[1]等人通过对 HDPE 的讨论，提出分子量在 500000-750000 范围内，断裂长率随着分子量增大而迅速提高至极大值，而分子量的进一步提高会引起断裂长率的逐步下降。所以，对于一般聚合物分子量下降，将会使得断裂长率下降。3、模量Capaccio 和 Ward[3] 对 LDPE 的讨论表明，当拉伸比大于 29 时，室温下的模量与分子量无关。然而他们提出拉伸比与重均分子量存在着单独的关系。因为重均分子量越低，拉伸比越高，这种分子量对拉伸比的影响也影响着聚合物的机械性能。Jarecki 等人用宽分布的 HDPE 在较高温度下拉伸，得到超高模量的样品。他们总结为 PE 中的高分子量部分，在拉伸材料中形成的连缠结而产生高模量，而低分子部分促进链取向并阻止在高温拉伸中达到非常高拉伸比时产生内部空隙。所以低分子部分有助于提高聚合物的模量。二、蠕变和应力松弛[4]蠕变和应力松驰试验通常是在长时间内测量聚合物的尺寸稳定性,因而具有很大的有用价值。当温度远远低于玻璃化温度时,聚合物为脆性, 分子量对蠕变和应力松驰的作用很小，当温度在玻璃化温度附近或高于玻璃化温度时，分子量对蠕变和应力松弛的影响就较为明显。分子量降低将会减少分子链之间的缠结，从而增加蠕变和应力松弛。三、聚合物降解的影响聚合物在使用过程中，由于受到外界光、力、热等的作用下都会导致聚合物分子链的断裂，从而导致聚合分子量的下降。所以分...
