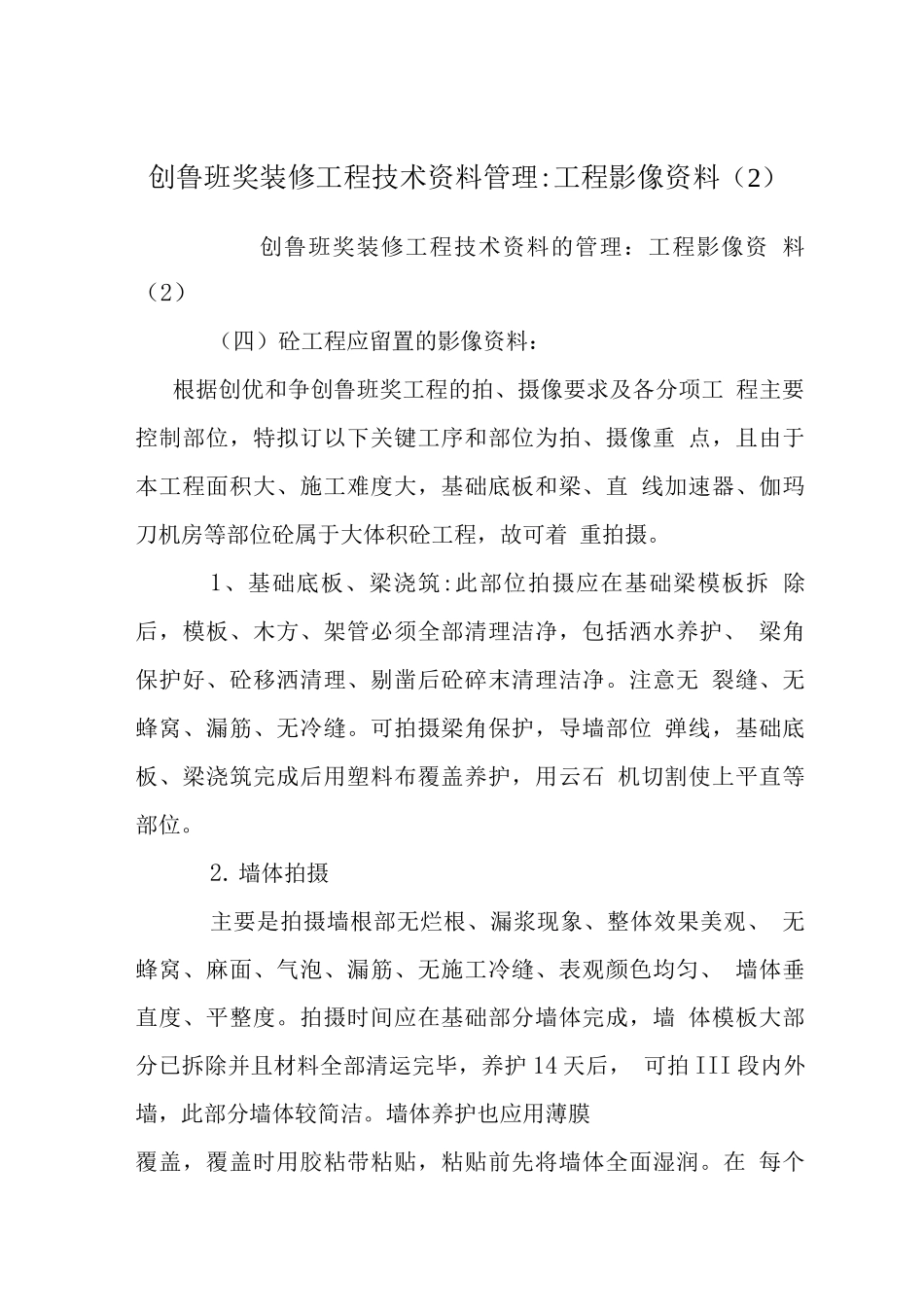

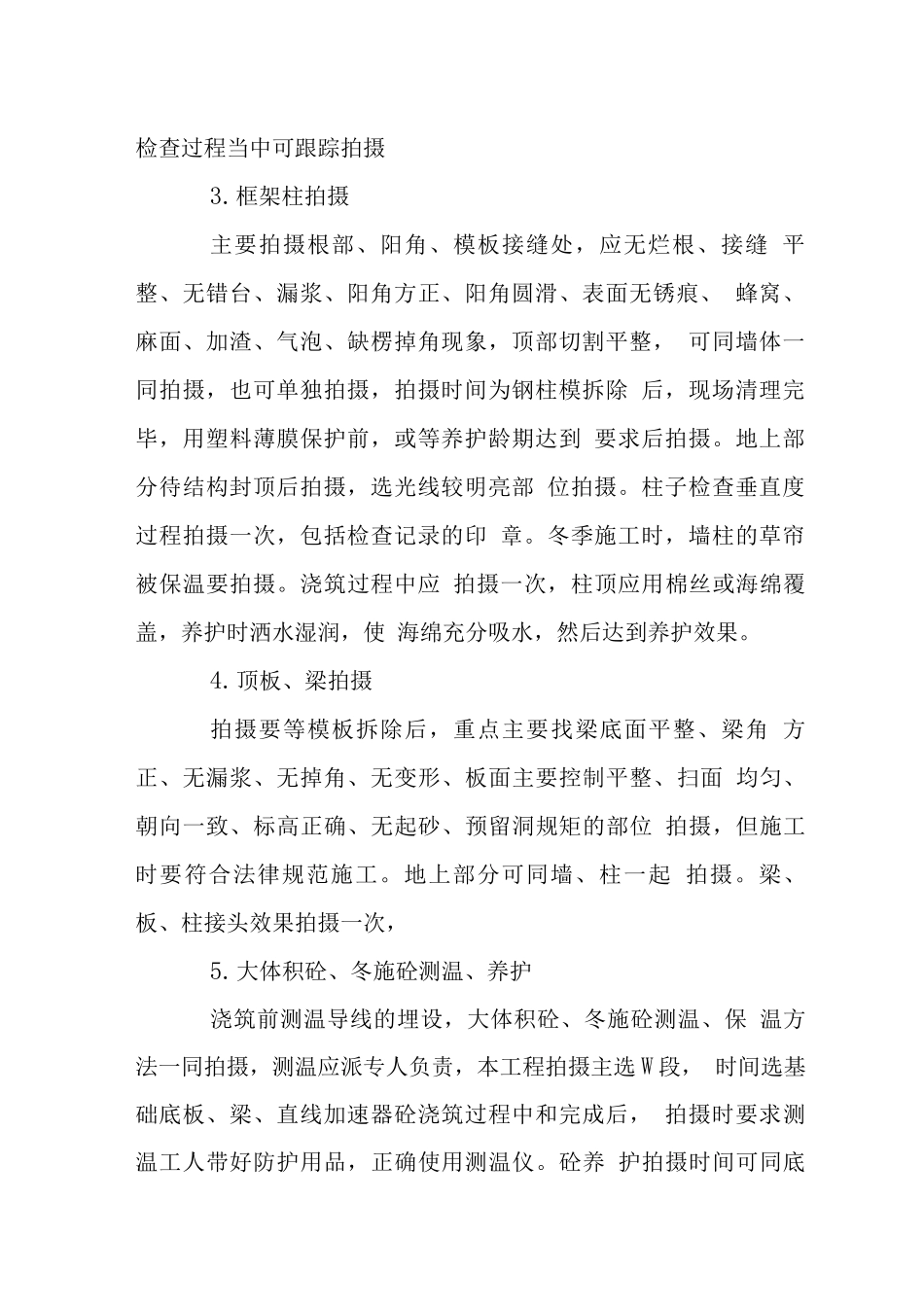

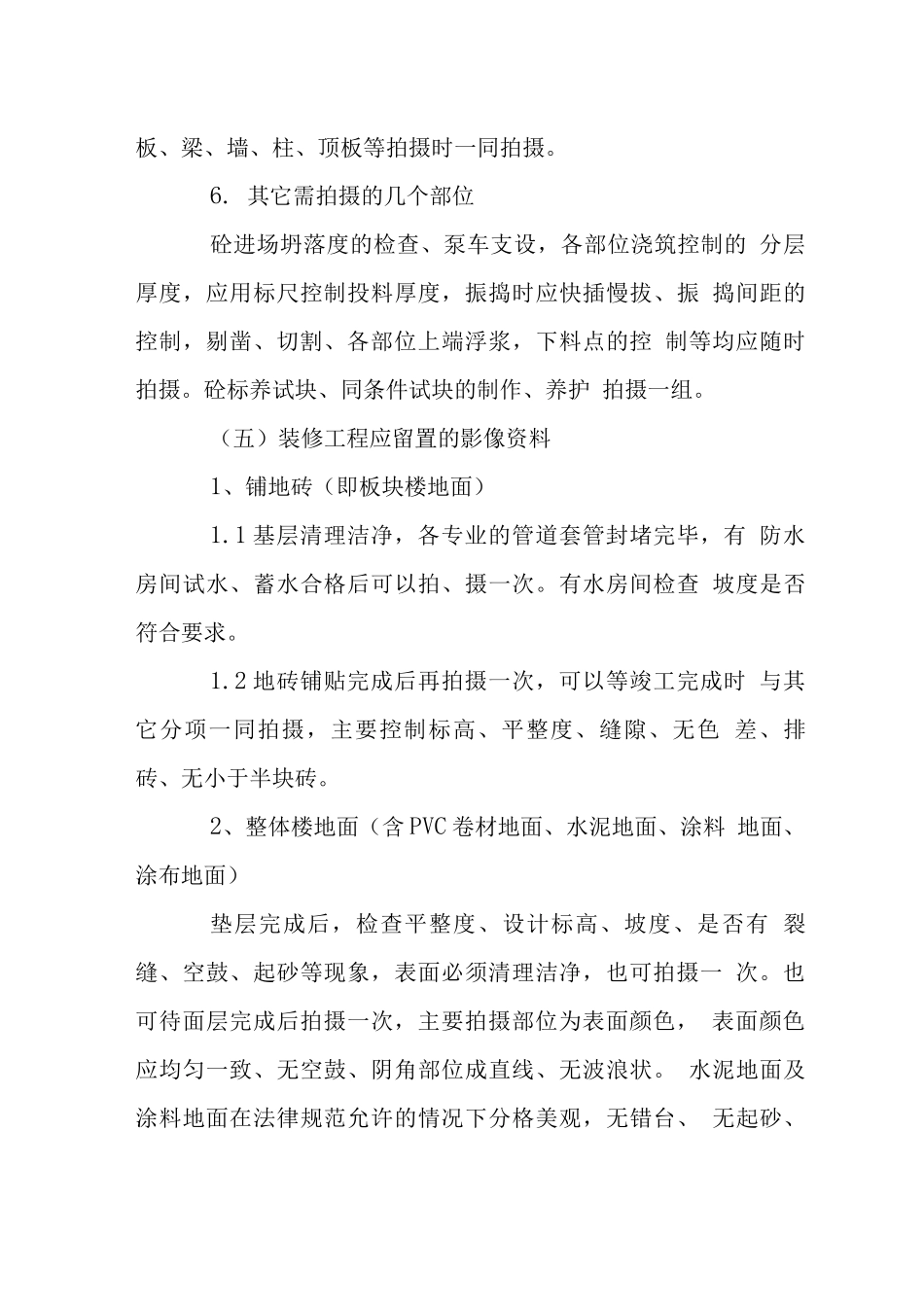

创鲁班奖装修工程技术资料管理:工程影像资料（2）创鲁班奖装修工程技术资料的管理：工程影像资 料（2）（四）砼工程应留置的影像资料：根据创优和争创鲁班奖工程的拍、摄像要求及各分项工 程主要控制部位，特拟订以下关键工序和部位为拍、摄像重 点，且由于本工程面积大、施工难度大，基础底板和梁、直 线加速器、伽玛刀机房等部位砼属于大体积砼工程，故可着 重拍摄。1、基础底板、梁浇筑:此部位拍摄应在基础梁模板拆 除后，模板、木方、架管必须全部清理洁净，包括洒水养护、 梁角保护好、砼移洒清理、剔凿后砼碎末清理洁净。注意无 裂缝、无蜂窝、漏筋、无冷缝。可拍摄梁角保护，导墙部位 弹线，基础底板、梁浇筑完成后用塑料布覆盖养护，用云石 机切割使上平直等部位。2. 墙体拍摄主要是拍摄墙根部无烂根、漏浆现象、整体效果美观、 无蜂窝、麻面、气泡、漏筋、无施工冷缝、表观颜色均匀、 墙体垂直度、平整度。拍摄时间应在基础部分墙体完成，墙 体模板大部分已拆除并且材料全部清运完毕，养护 14 天后， 可拍 III 段内外墙，此部分墙体较简洁。墙体养护也应用薄膜覆盖，覆盖时用胶粘带粘贴，粘贴前先将墙体全面湿润。在 每个检查过程当中可跟踪拍摄3.框架柱拍摄主要拍摄根部、阳角、模板接缝处，应无烂根、接缝 平整、无错台、漏浆、阳角方正、阳角圆滑、表面无锈痕、 蜂窝、麻面、加渣、气泡、缺楞掉角现象，顶部切割平整， 可同墙体一同拍摄，也可单独拍摄，拍摄时间为钢柱模拆除 后，现场清理完毕，用塑料薄膜保护前，或等养护龄期达到 要求后拍摄。地上部分待结构封顶后拍摄，选光线较明亮部 位拍摄。柱子检查垂直度过程拍摄一次，包括检查记录的印 章。冬季施工时，墙柱的草帘被保温要拍摄。浇筑过程中应 拍摄一次，柱顶应用棉丝或海绵覆盖，养护时洒水湿润，使 海绵充分吸水，然后达到养护效果。4.顶板、梁拍摄拍摄要等模板拆除后，重点主要找梁底面平整、梁角 方正、无漏浆、无掉角、无变形、板面主要控制平整、扫面 均匀、朝向一致、标高正确、无起砂、预留洞规矩的部位 拍摄，但施工时要符合法律规范施工。地上部分可同墙、柱一起 拍摄。梁、板、柱接头效果拍摄一次，5.大体积砼、冬施砼测温、养护浇筑前测温导线的埋设，大体积砼、冬施砼测温、保 温方法一同拍摄，测温应派专人负责，本工程拍摄主选 W 段， 时间选基础底板、梁、直线加速器砼浇筑过程中和完成后， 拍摄时要求测温工人带好防...
