剧场及音乐厅室内钢结构施工技术

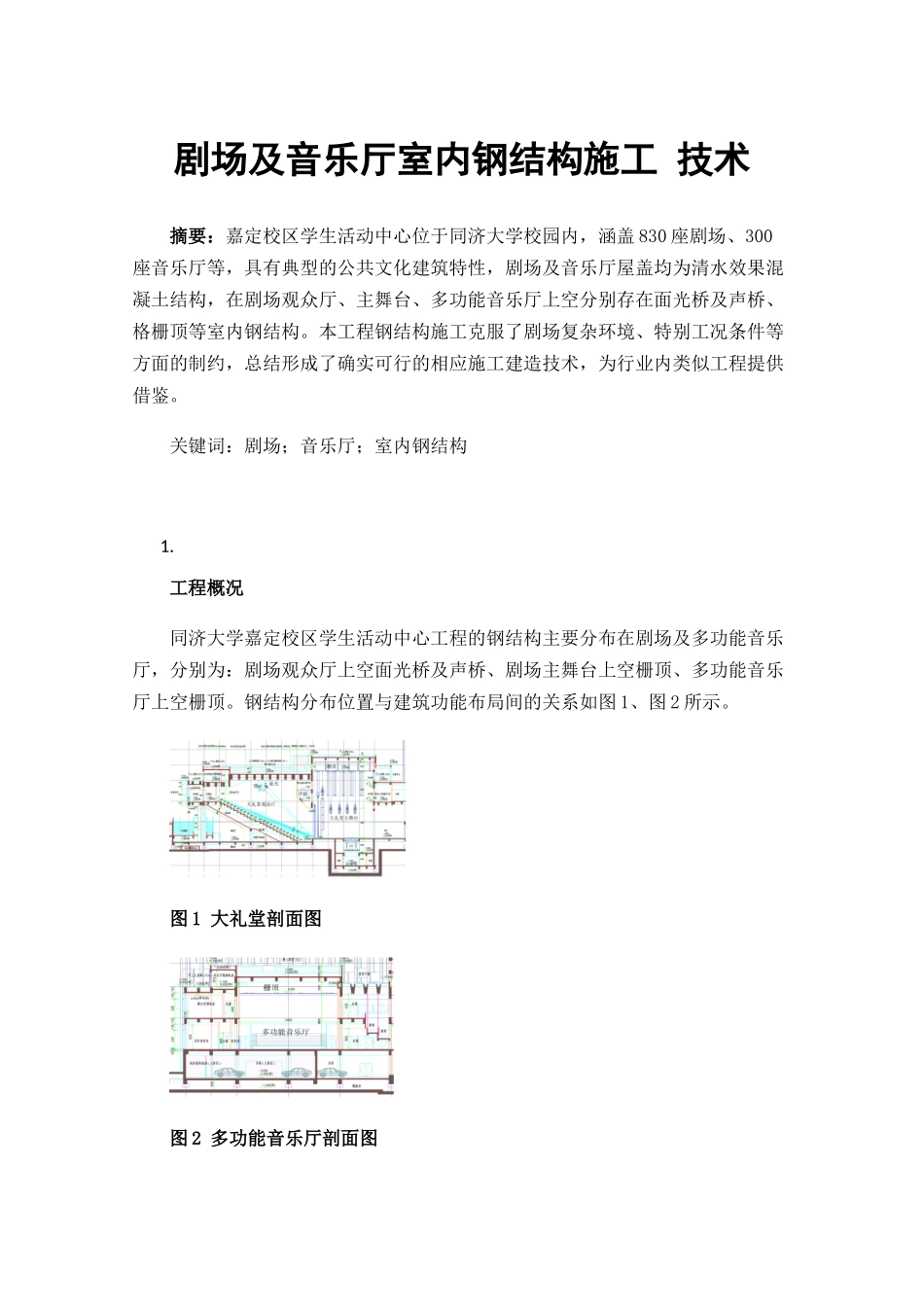

剧场及音乐厅室内钢结构施工 技术摘要：嘉定校区学生活动中心位于同济大学校园内，涵盖 830 座剧场、300座音乐厅等，具有典型的公共文化建筑特性，剧场及音乐厅屋盖均为清水效果混凝土结构，在剧场观众厅、主舞台、多功能音乐厅上空分别存在面光桥及声桥、格栅顶等室内钢结构。本工程钢结构施工克服了剧场复杂环境、特别工况条件等方面的制约，总结形成了确实可行的相应施工建造技术，为行业内类似工程提供借鉴。关键词：剧场；音乐厅；室内钢结构1.工程概况同济大学嘉定校区学生活动中心工程的钢结构主要分布在剧场及多功能音乐厅，分别为：剧场观众厅上空面光桥及声桥、剧场主舞台上空栅顶、多功能音乐厅上空栅顶。钢结构分布位置与建筑功能布局间的关系如图 1、图 2 所示。图 1 大礼堂剖面图图 2 多功能音乐厅剖面图面光桥钢结构吊挂在三层 12.8m 标高混凝土梁下方，混凝土梁底面标高11.3m，砼梁与吊柱通过预埋件连接，吊柱为 φ203*6 圆管，钢梁为 HN200*100b热轧型钢，钢梁顶标高 8.4m，钢梁东西两侧通过预埋件与混凝土梁连接。钢材材质 Q355B。声桥钢结构分两层，标高分别为 5.6m、8.6m。上层吊柱与混凝土梁连接，下层吊柱与上层钢梁连接，钢梁与周边混凝土结构连接。吊柱截面HW150*150，钢梁截面 HN200*100b、HW200*200a，材质均为 Q355B。图 3 剧场观众厅钢结构轴测图主舞台钢结构分为格栅层和滑轮层，标高分别为 13.7m、15.8m。滑轮层钢梁通过吊柱与 17.3m 标高混凝土梁底连接，格栅层钢梁通过吊柱与滑轮层钢梁连接，两层钢梁与周边结构通过预埋件连接。吊柱截面 HW150*150，钢梁截面HM300*200、HW200*150、HN200*100b、HW200*200a，材质均为 Q355B。图 4 主舞台钢结构轴测图多功能音乐厅格栅层标高为 9.25m。格栅层钢梁通过吊柱与 12.8m 标高混凝土梁底连接，钢梁与周边结构通过预埋件连接。吊柱截面 HW150*150，钢梁截面HM300*200、HW200*150、HN200*100b，材质均为 Q355B。图 5 音乐厅钢结构轴测图1.施工难点分析及技术路线确定钢结构主要为吊柱、钢梁等，重量 8.7kg~803.2kg。钢结构处于室内，且吊挂在已完成的土建结构楼板下方，无法直接利用吊装机械进行构件吊装；结合吊挂结构特点，吊柱预埋件均位于混凝土梁底面，可以利用预埋件设置耳板，耳板上挂设手拉葫芦或滑轮，利用手拉葫芦或卷扬机作为起重设备来实现构件的垂直吊运，然后人工牵引就位安装。吊柱安装好后进行钢梁安装，先安装与吊柱...
