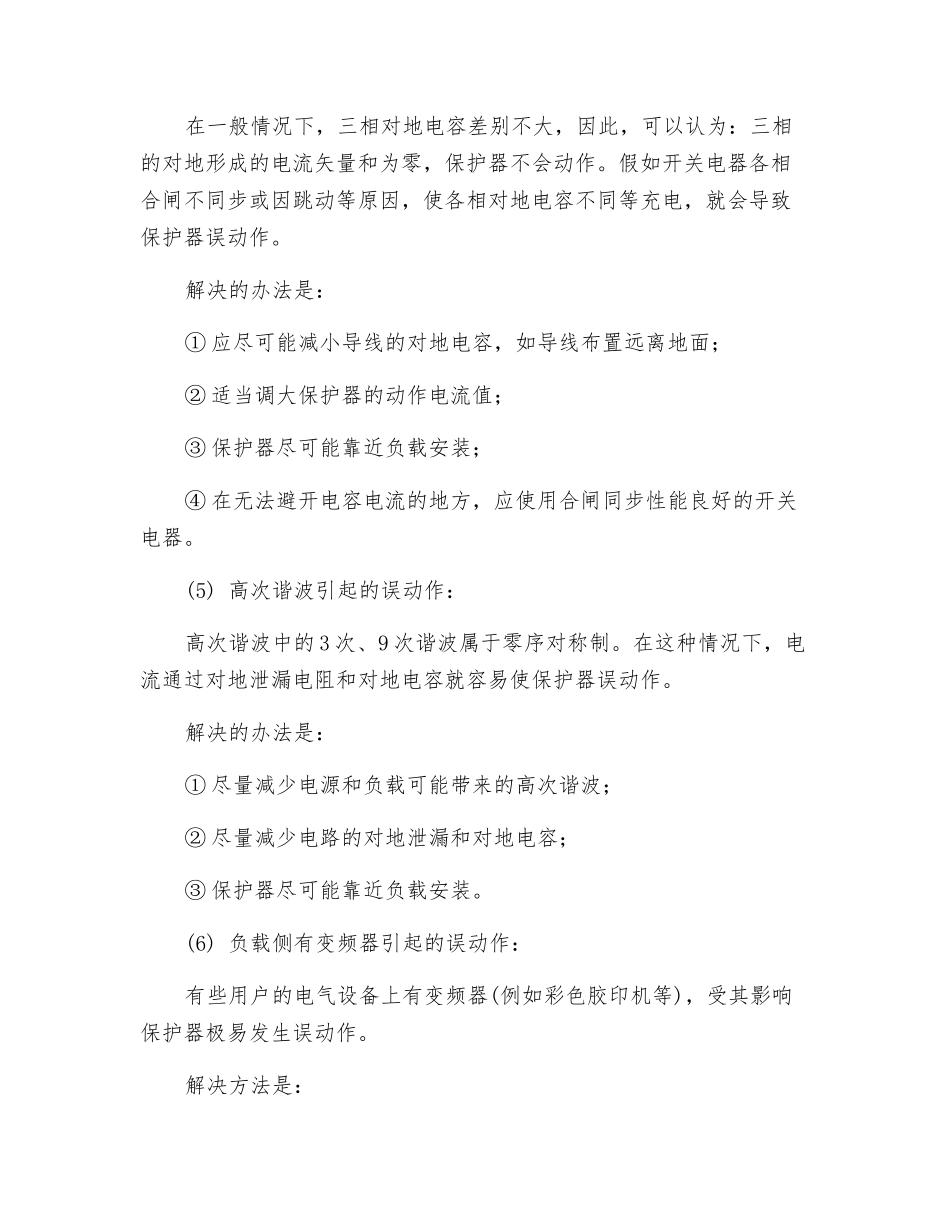

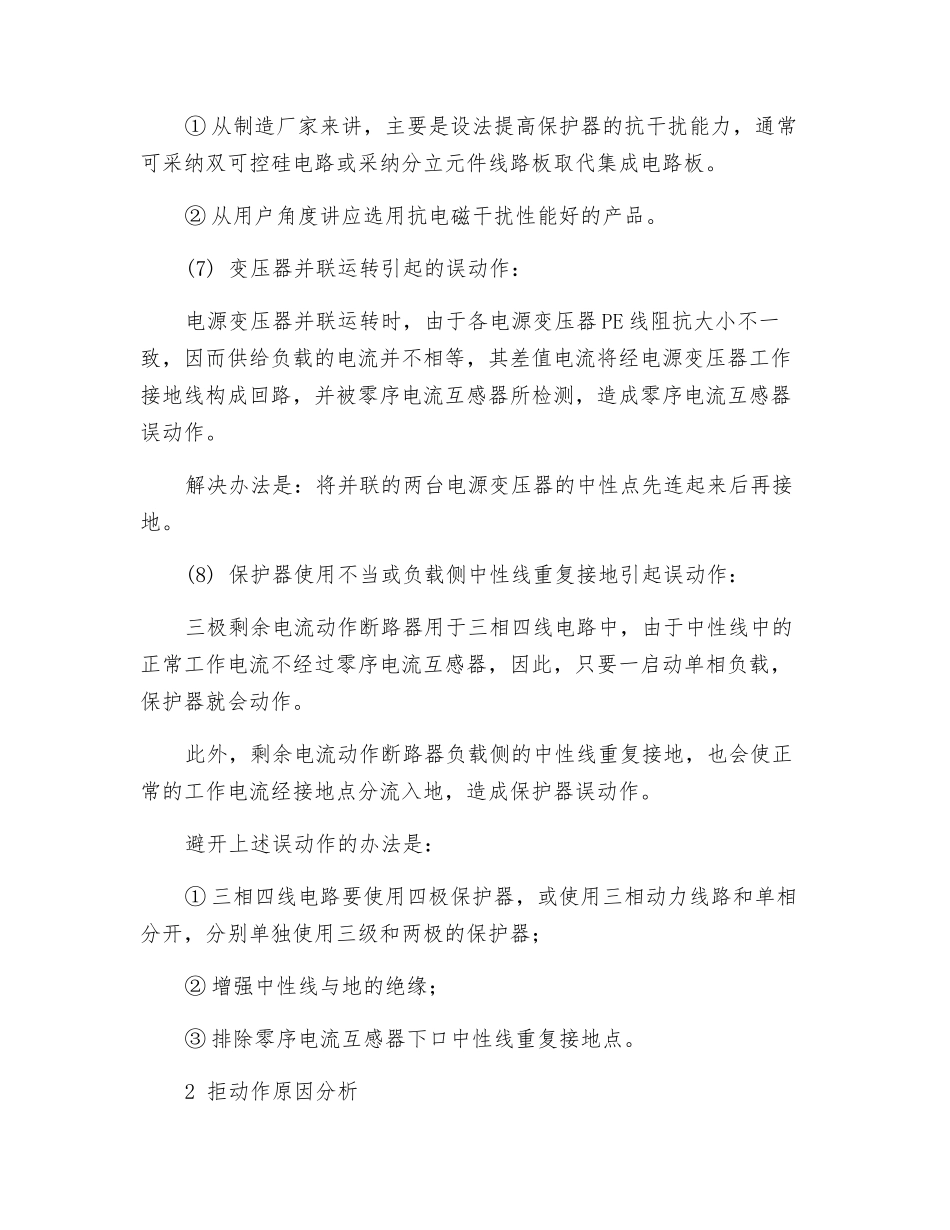

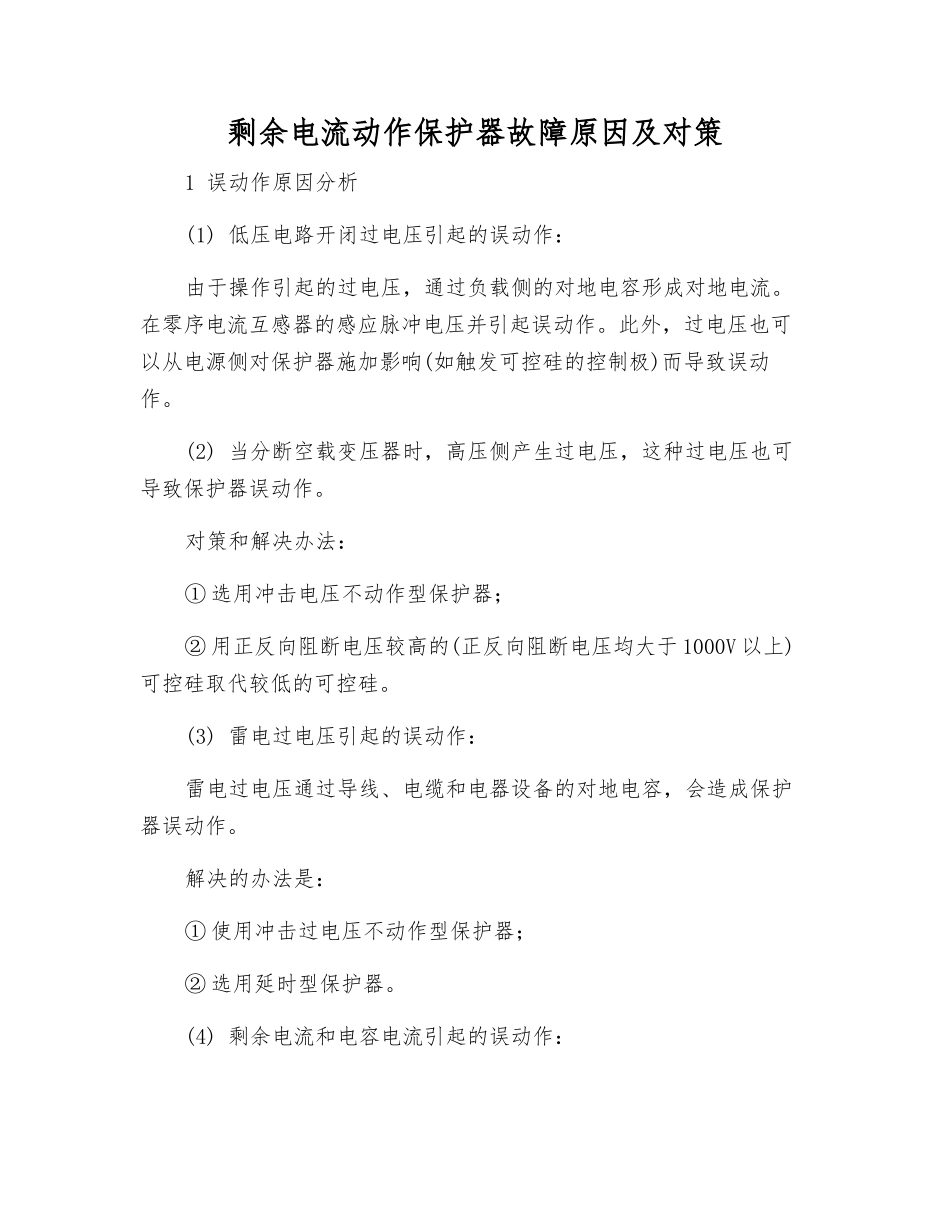

剩余电流动作保护器故障原因及对策1 误动作原因分析(1) 低压电路开闭过电压引起的误动作：由于操作引起的过电压，通过负载侧的对地电容形成对地电流。在零序电流互感器的感应脉冲电压并引起误动作。此外，过电压也可以从电源侧对保护器施加影响(如触发可控硅的控制极)而导致误动作。(2) 当分断空载变压器时，高压侧产生过电压，这种过电压也可导致保护器误动作。对策和解决办法：① 选用冲击电压不动作型保护器；② 用正反向阻断电压较高的(正反向阻断电压均大于 1000V 以上)可控硅取代较低的可控硅。(3) 雷电过电压引起的误动作：雷电过电压通过导线、电缆和电器设备的对地电容，会造成保护器误动作。解决的办法是：① 使用冲击过电压不动作型保护器；② 选用延时型保护器。(4) 剩余电流和电容电流引起的误动作：在一般情况下，三相对地电容差别不大，因此，可以认为：三相的对地形成的电流矢量和为零，保护器不会动作。假如开关电器各相合闸不同步或因跳动等原因，使各相对地电容不同等充电，就会导致保护器误动作。解决的办法是：① 应尽可能减小导线的对地电容，如导线布置远离地面；② 适当调大保护器的动作电流值；③ 保护器尽可能靠近负载安装；④ 在无法避开电容电流的地方，应使用合闸同步性能良好的开关电器。(5) 高次谐波引起的误动作：高次谐波中的 3 次、9 次谐波属于零序对称制。在这种情况下，电流通过对地泄漏电阻和对地电容就容易使保护器误动作。解决的办法是：① 尽量减少电源和负载可能带来的高次谐波；② 尽量减少电路的对地泄漏和对地电容；③ 保护器尽可能靠近负载安装。(6) 负载侧有变频器引起的误动作：有些用户的电气设备上有变频器(例如彩色胶印机等)，受其影响保护器极易发生误动作。解决方法是：① 从制造厂家来讲，主要是设法提高保护器的抗干扰能力，通常可采纳双可控硅电路或采纳分立元件线路板取代集成电路板。② 从用户角度讲应选用抗电磁干扰性能好的产品。(7) 变压器并联运转引起的误动作：电源变压器并联运转时，由于各电源变压器 PE 线阻抗大小不一致，因而供给负载的电流并不相等，其差值电流将经电源变压器工作接地线构成回路，并被零序电流互感器所检测，造成零序电流互感器误动作。解决办法是：将并联的两台电源变压器的中性点先连起来后再接地。(8) 保护器使用不当或负载侧中性线重复接地引起误动作：三极剩余电流动作断路器用于三相四线电路中，由于中性线中的正常工作...
