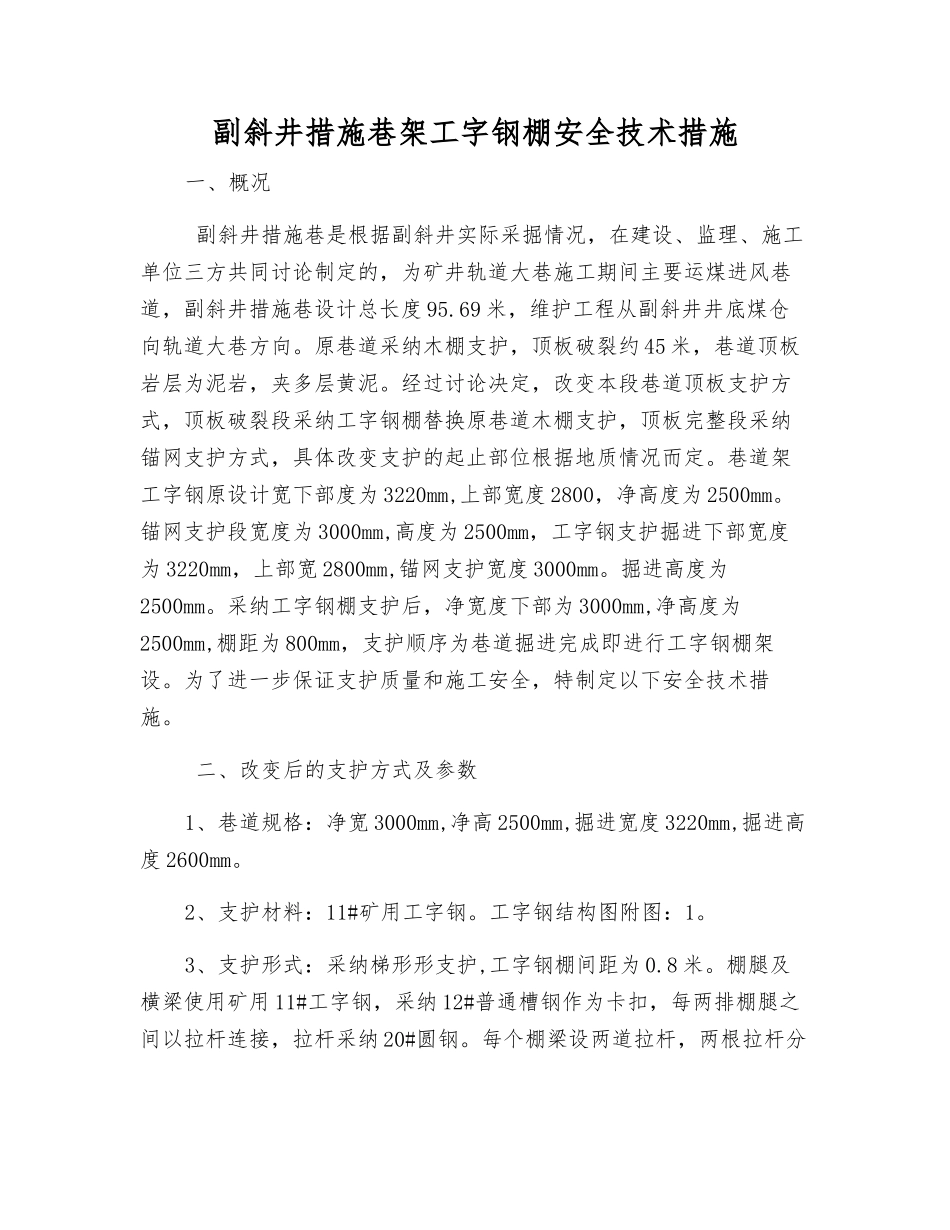

副斜井措施巷架工字钢棚安全技术措施

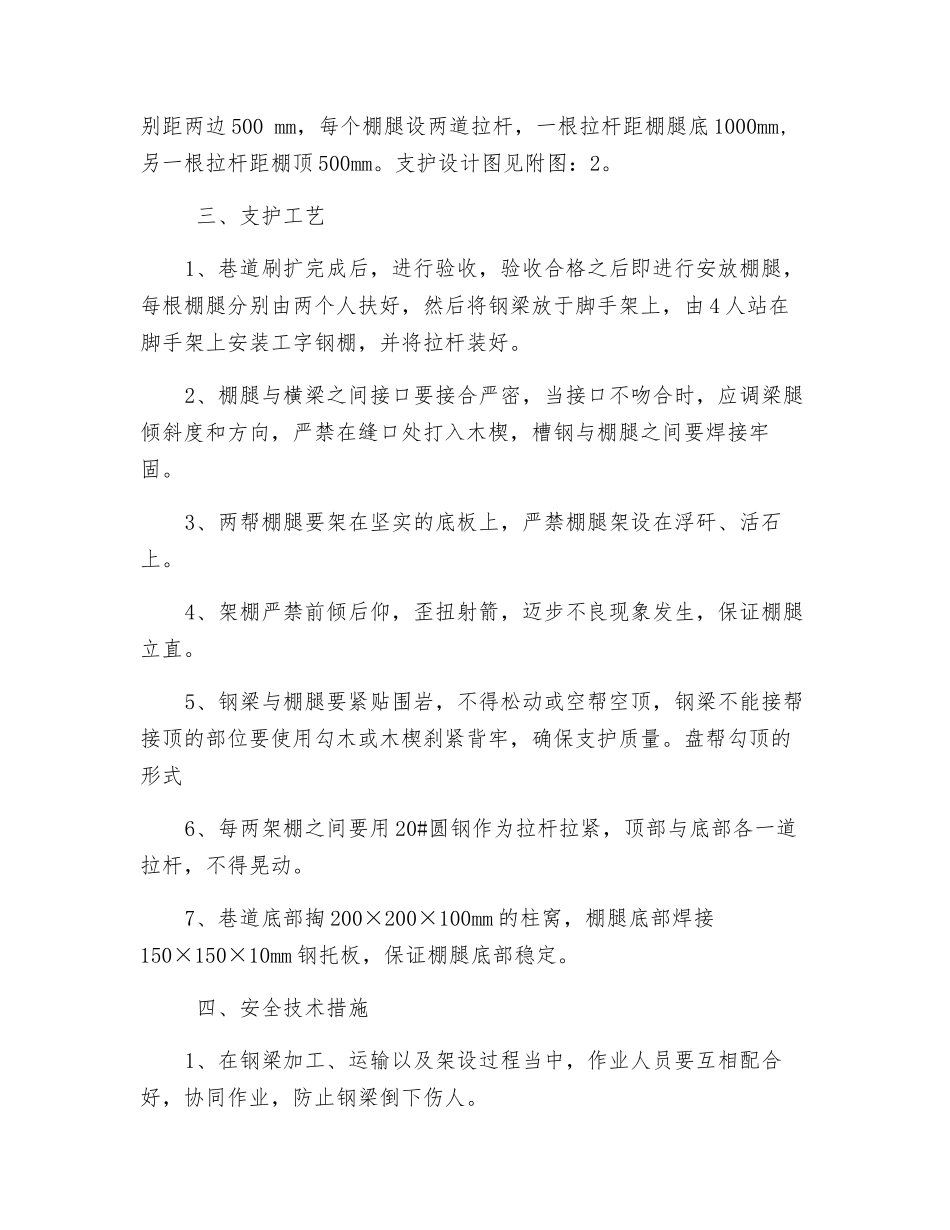

副斜井措施巷架工字钢棚安全技术措施一、概况 副斜井措施巷是根据副斜井实际采掘情况，在建设、监理、施工单位三方共同讨论制定的，为矿井轨道大巷施工期间主要运煤进风巷道，副斜井措施巷设计总长度 95.69 米，维护工程从副斜井井底煤仓向轨道大巷方向。原巷道采纳木棚支护，顶板破裂约 45 米，巷道顶板岩层为泥岩，夹多层黄泥。经过讨论决定，改变本段巷道顶板支护方式，顶板破裂段采纳工字钢棚替换原巷道木棚支护，顶板完整段采纳锚网支护方式，具体改变支护的起止部位根据地质情况而定。巷道架工字钢原设计宽下部度为 3220mm,上部宽度 2800，净高度为 2500mm。锚网支护段宽度为 3000mm,高度为 2500mm，工字钢支护掘进下部宽度为 3220mm，上部宽 2800mm,锚网支护宽度 3000mm。掘进高度为2500mm。采纳工字钢棚支护后，净宽度下部为 3000mm,净高度为2500mm,棚距为 800mm，支护顺序为巷道掘进完成即进行工字钢棚架设。为了进一步保证支护质量和施工安全，特制定以下安全技术措施。 二、改变后的支护方式及参数1、巷道规格：净宽 3000mm,净高 2500mm,掘进宽度 3220mm,掘进高度 2600mm。2、支护材料：11#矿用工字钢。工字钢结构图附图：1。3、支护形式：采纳梯形形支护,工字钢棚间距为 0.8 米。棚腿及横梁使用矿用 11#工字钢，采纳 12#普通槽钢作为卡扣，每两排棚腿之间以拉杆连接，拉杆采纳 20#圆钢。每个棚梁设两道拉杆，两根拉杆分别距两边 500 mm，每个棚腿设两道拉杆，一根拉杆距棚腿底 1000mm, 另一根拉杆距棚顶 500mm。支护设计图见附图：2。 三、支护工艺1、巷道刷扩完成后，进行验收，验收合格之后即进行安放棚腿，每根棚腿分别由两个人扶好，然后将钢梁放于脚手架上，由 4 人站在脚手架上安装工字钢棚，并将拉杆装好。2、棚腿与横梁之间接口要接合严密，当接口不吻合时，应调梁腿倾斜度和方向，严禁在缝口处打入木楔，槽钢与棚腿之间要焊接牢固。3、两帮棚腿要架在坚实的底板上，严禁棚腿架设在浮矸、活石上。4、架棚严禁前倾后仰，歪扭射箭，迈步不良现象发生，保证棚腿立直。5、钢梁与棚腿要紧贴围岩，不得松动或空帮空顶，钢梁不能接帮接顶的部位要使用勾木或木楔刹紧背牢，确保支护质量。盘帮勾顶的形式6、每两架棚之间要用 20#圆钢作为拉杆拉紧，顶部与底部各一道拉杆，不得晃动。7、巷道底部掏 200×200×100mm 的柱窝，棚腿底部焊接150×150×10mm 钢托板，保证棚腿底部稳定。 四、安全技术...
