加强型钢钢骨混凝土施工方案

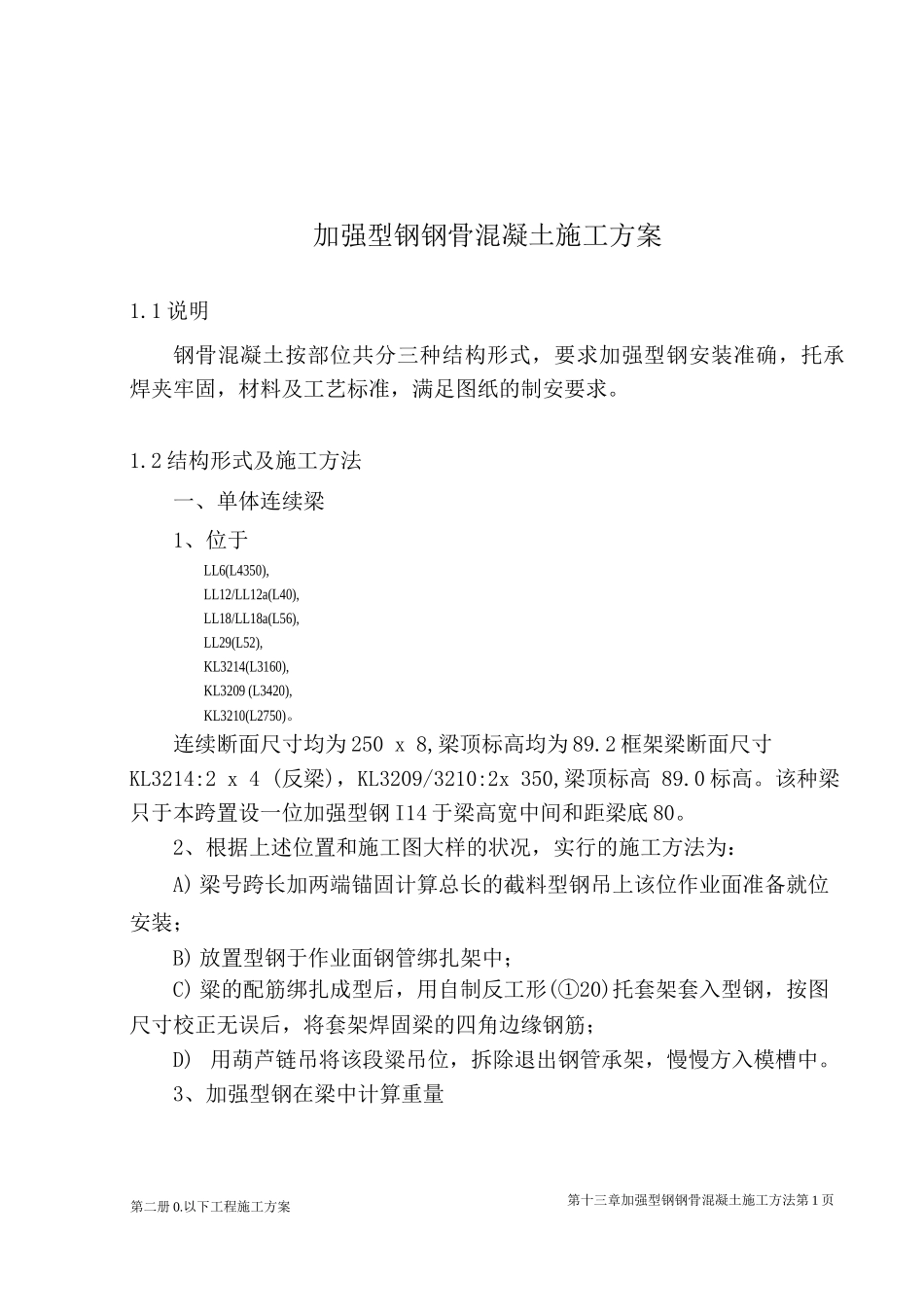

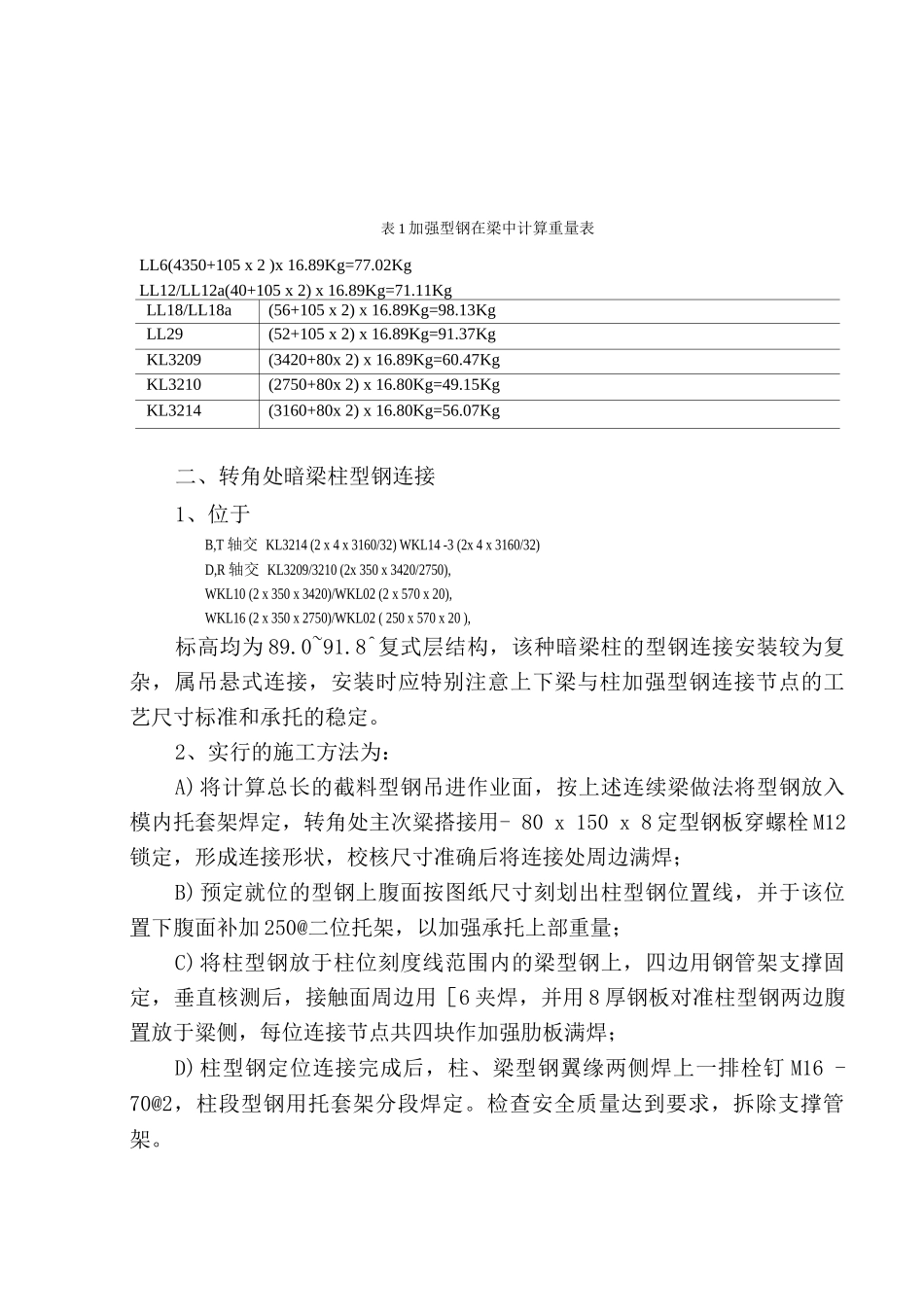

第二册 0.以下工程施工方案第十三章加强型钢钢骨混凝土施工方法第 1 页加强型钢钢骨混凝土施工方案1.1 说明钢骨混凝土按部位共分三种结构形式，要求加强型钢安装准确，托承焊夹牢固，材料及工艺标准，满足图纸的制安要求。1.2 结构形式及施工方法一、单体连续梁1、位于LL6(L4350),LL12/LL12a(L40),LL18/LL18a(L56),LL29(L52),KL3214(L3160),KL3209 (L3420),KL3210(L2750)。连续断面尺寸均为 250 x 8,梁顶标高均为 89.2 框架梁断面尺寸KL3214:2 x 4 (反梁)，KL3209/3210:2x 350,梁顶标高 89.0 标高。该种梁只于本跨置设一位加强型钢 I14 于梁高宽中间和距梁底 80。2、根据上述位置和施工图大样的状况，实行的施工方法为：A) 梁号跨长加两端锚固计算总长的截料型钢吊上该位作业面准备就位安装；B) 放置型钢于作业面钢管绑扎架中；C) 粱的配筋绑扎成型后，用自制反工形(①20)托套架套入型钢，按图尺寸校正无误后，将套架焊固梁的四角边缘钢筋；D) 用葫芦链吊将该段粱吊位，拆除退出钢管承架，慢慢方入模槽中。3、加强型钢在梁中计算重量表 1 加强型钢在梁中计算重量表LL6(4350+105 x 2 )x 16.89Kg=77.02KgLL12/LL12a(40+105 x 2) x 16.89Kg=71.11KgLL18/LL18a(56+105 x 2) x 16.89Kg=98.13KgLL29(52+105 x 2) x 16.89Kg=91.37KgKL3209(3420+80x 2) x 16.89Kg=60.47KgKL3210(2750+80x 2) x 16.80Kg=49.15KgKL3214(3160+80x 2) x 16.80Kg=56.07Kg二、转角处暗梁柱型钢连接1、位于B,T 轴交 KL3214 (2 x 4 x 3160/32) WKL14 -3 (2x 4 x 3160/32)D,R 轴交 KL3209/3210 (2x 350 x 3420/2750),WKL10 (2 x 350 x 3420)/WKL02 (2 x 570 x 20),WKL16 (2 x 350 x 2750)/WKL02 ( 250 x 570 x 20 ),标高均为 89.0~91.8^复式层结构，该种暗梁柱的型钢连接安装较为复杂，属吊悬式连接，安装时应特别注意上下梁与柱加强型钢连接节点的工艺尺寸标准和承托的稳定。2、实行的施工方法为：A)将计算总长的截料型钢吊进作业面，按上述连续梁做法将型钢放入模内托套架焊定，转角处主次粱搭接用- 80 x 150 x 8 定型钢板穿螺栓 M12锁定，形成连接形状，校核尺寸准确后将连接处周边满焊；B)预定就位的型钢上腹面按图纸尺寸刻划出柱型钢位置线，并于该位置下腹面补加 250@二位托架，以加强承托上部重量；C)将柱型钢放于柱位刻度线范围内的梁型钢上，四边用钢管架支撑固定...
