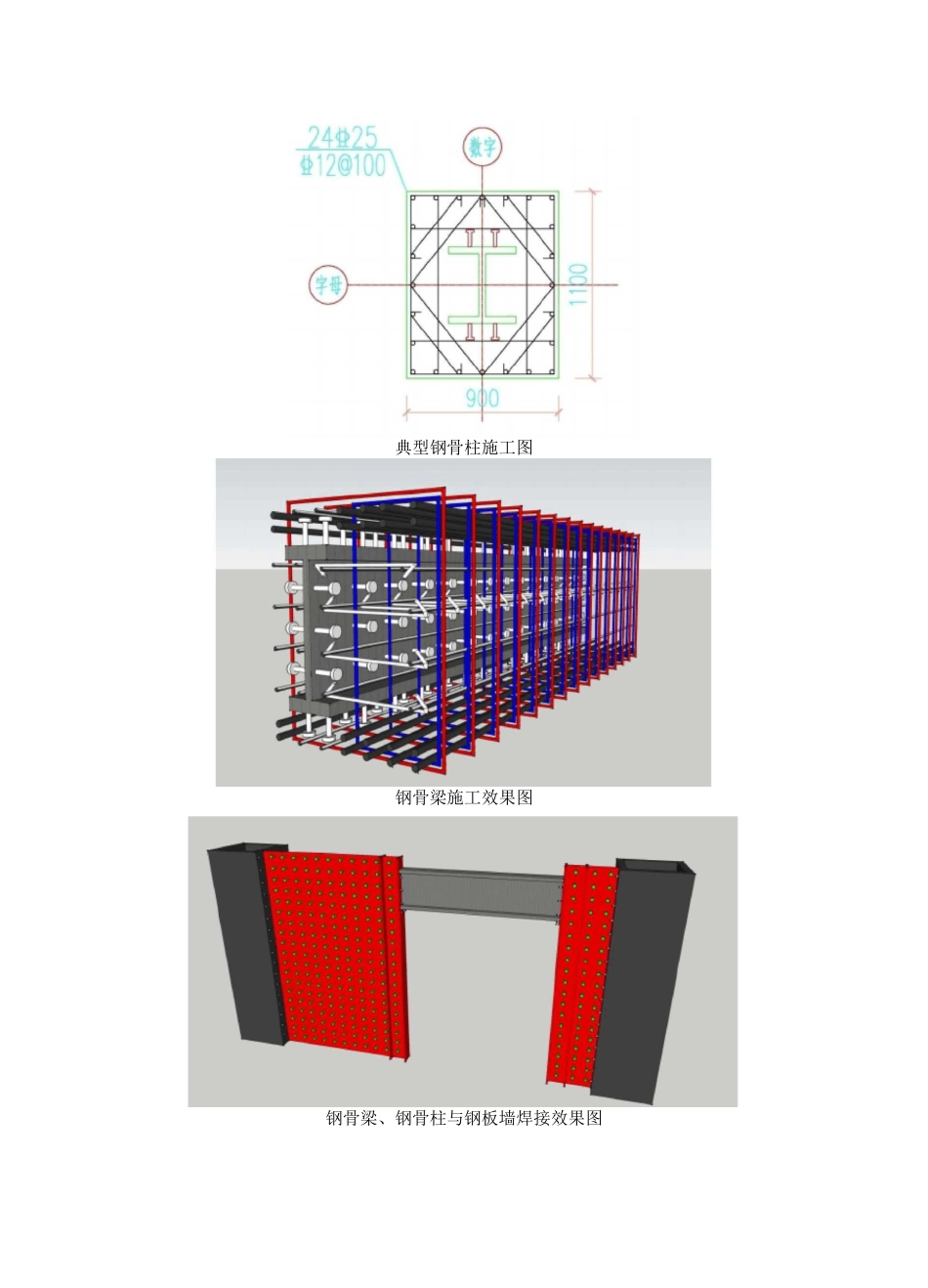

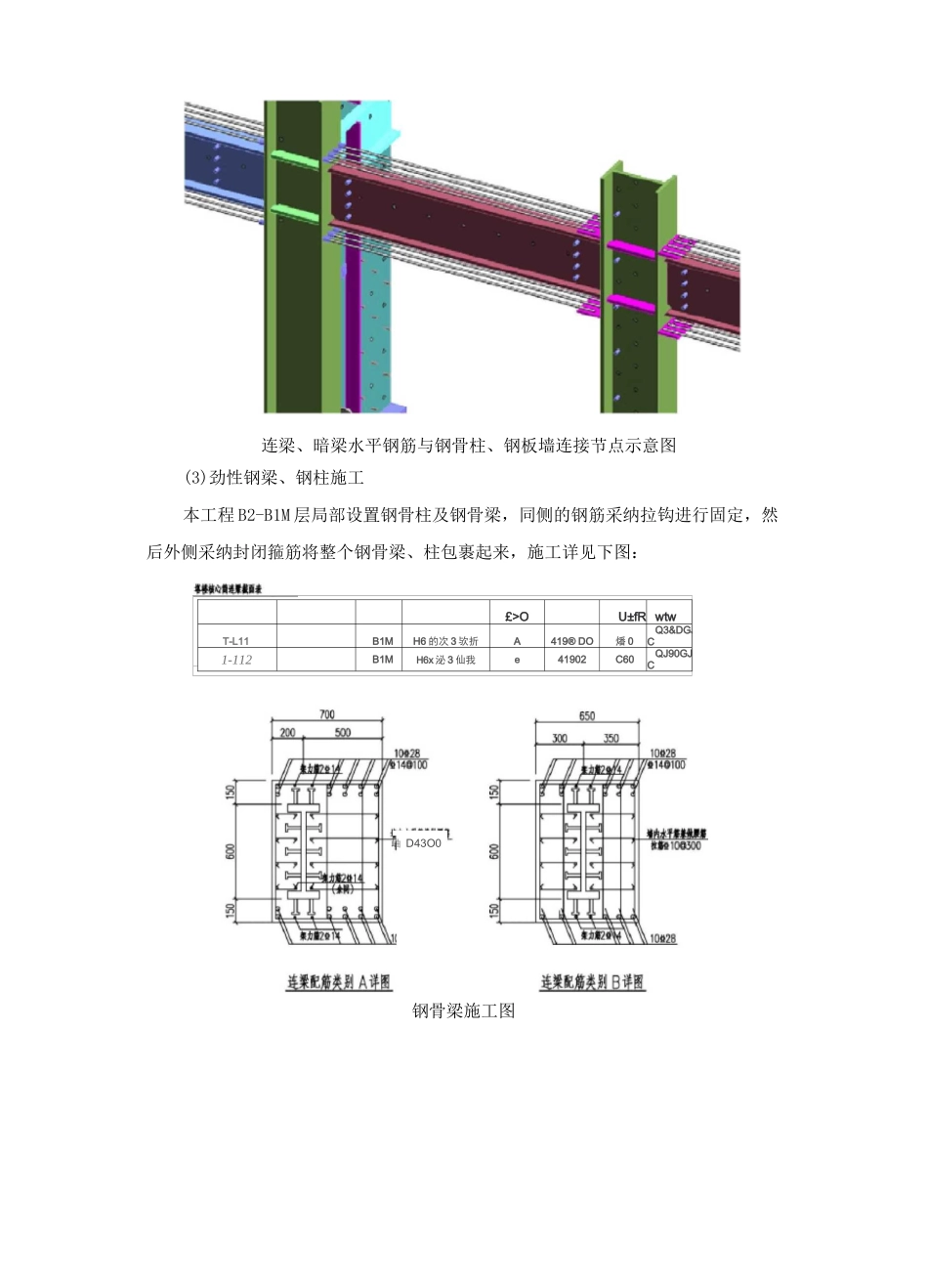

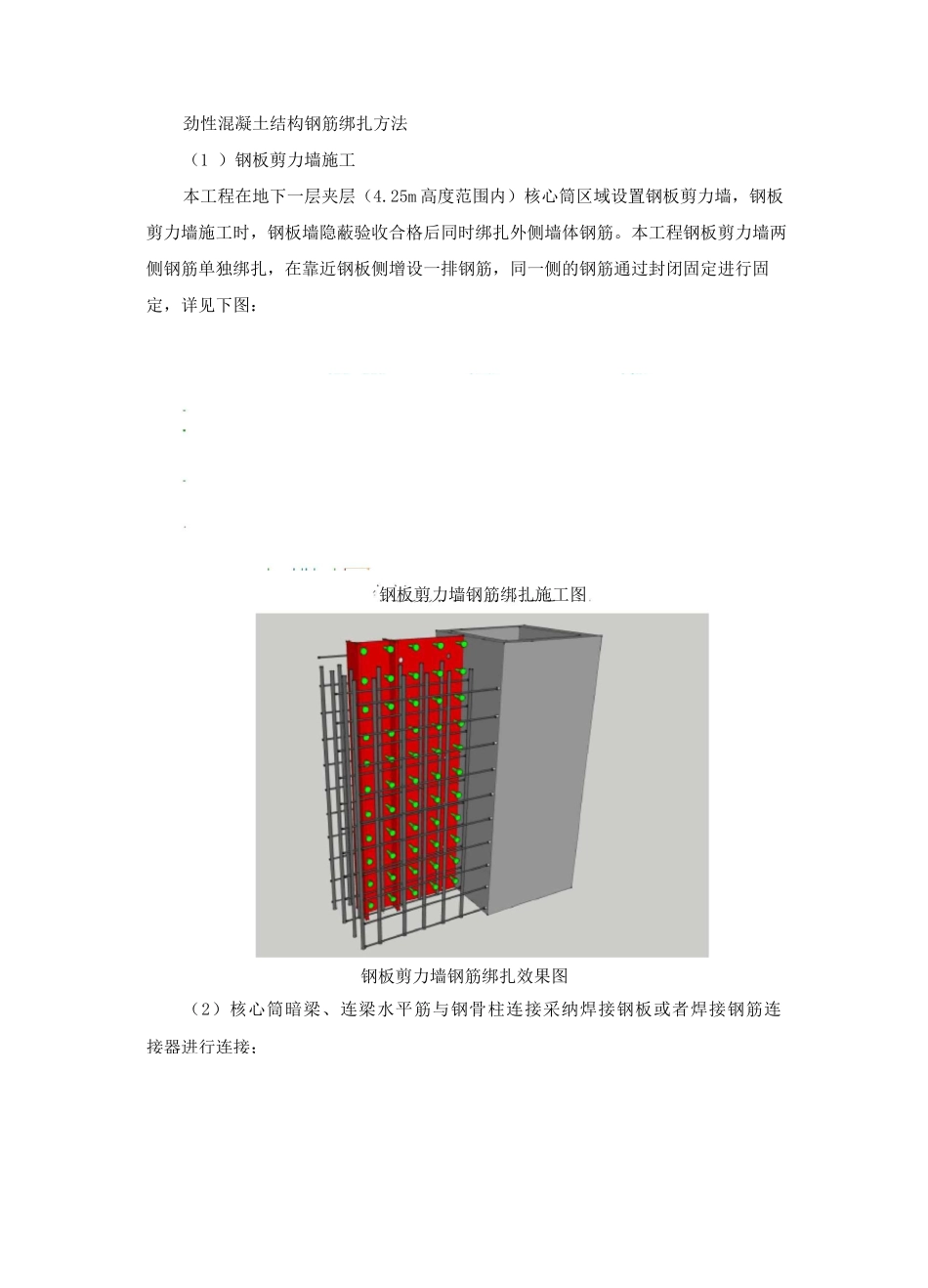

劲性混凝土结构钢筋绑扎方法（1 ）钢板剪力墙施工本工程在地下一层夹层（4.25m 高度范围内）核心筒区域设置钢板剪力墙，钢板剪力墙施工时，钢板墙隐蔽验收合格后同时绑扎外侧墙体钢筋。本工程钢板剪力墙两侧钢筋单独绑扎，在靠近钢板侧增设一排钢筋，同一侧的钢筋通过封闭固定进行固定，详见下图：钢板剪力墙钢筋绑扎施工图钢板剪力墙钢筋绑扎效果图（2）核心筒暗梁、连梁水平筋与钢骨柱连接采纳焊接钢板或者焊接钢筋连接器进行连接；连梁、暗梁水平钢筋与钢骨柱、钢板墙连接节点示意图(3)劲性钢梁、钢柱施工本工程 B2-B1M 层局部设置钢骨柱及钢骨梁，同侧的钢筋采纳拉钩进行固定，然后外侧采纳封闭箍筋将整个钢骨梁、柱包裹起来，施工详见下图：£>OU±fR wtwT-L11B1MH6 的次 3 欤折A419® DO燔 0Q3&DGJC1-112B1MH6x 泌 3 仙我e41902C60QJ90GJC岫 D43O0钢骨梁施工图典型钢骨柱施工图钢骨梁施工效果图钢骨梁、钢骨柱与钢板墙焊接效果图(4)钢骨柱附属钢筋工程施工本工程核心筒存在 20 根钢暗柱，外框存在 16 根外框圆柱。核心筒钢暗柱与周边钢筋连接形式图纸中大面为钢柱上焊接槽钢进行连接固定，局部为采纳焊接钢筋连接器进行施工；核心筒钢暗柱连接形式详见下图：核心筒钢骨柱与钢筋连接构造详图(大面)CFT—C'假作橱样构造粒髓她袖r 仙舷晚聘熟钏蜻赭，网项羿蜗项IE12.6/蹦 /外框筒钢柱与钢梁连接节点环梁钢筋绑扎主要工艺：环梁钢筋加工制作-定位弹线-环梁及框架梁底模支设-搭设环梁钢筋抬高架-绑扎焊接环梁钢筋-环梁钢筋笼验收-环梁钢筋抬高架拆除及环梁钢筋笼就位-安装框架梁钢筋。核心筒钢骨柱与钢筋连接构造详图（局部）外框筒共计 16 根圆柱，根据下发图纸，存在外框柱与核心筒相连接的结构梁，与核心筒连接一侧直接搭接在核心筒墙体内，与外框钢柱连接部位首先在外框钢柱上焊接圆形钢板，钢板上进行环梁施工，最后梁端钢筋锚入环梁内，施工节点详见下图：77~欢％拘稣胡节点损 If ¥ rn 眼的「外环钢筋加工成一个整圆，并需考虑端头焊接长度 10d（d 为钢筋直径）；内环钢筋分两个半圆加工，加工长度考虑一个 10d 的端头焊接长度和一个直螺纹套筒连接长度。环梁钢筋绑扎需在环梁底模板支设完毕后进行，由于环梁钢筋十分密集，若对环梁钢筋在原位进行绑扎，则钢筋的直螺纹连接和焊接作业均无作业空间，完全无法操作。故采纳 43.5x 3.6 钢管搭设 1.8m 高环梁钢筋抬高架，抬高架的底部模板支撑架局部加密，...
