北海卸料平台施工方案

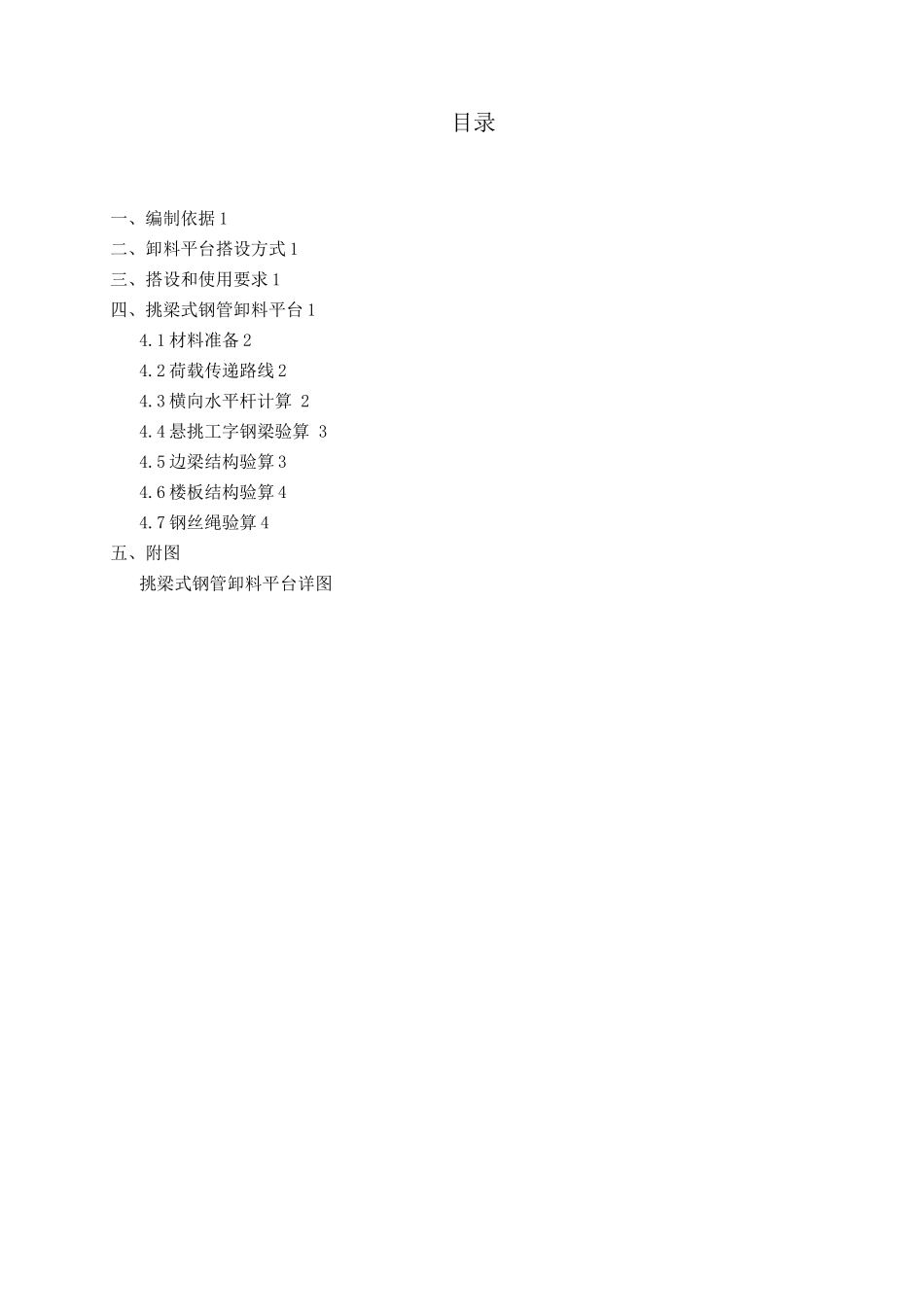

目录一、编制依据 1二、卸料平台搭设方式 1三、搭设和使用要求 1四、挑梁式钢管卸料平台 14.1 材料准备 24.2 荷载传递路线 24.3 横向水平杆计算 24.4 悬挑工字钢梁验算 34.5 边梁结构验算 34.6 楼板结构验算 44.7 钢丝绳验算 4五、附图挑梁式钢管卸料平台详图一、编制依据《建筑施工扣件式钢管脚手架》(JGJ130-21, 22 年版)；《建筑施工安全检查标准》(JGJ59-99)；《建筑施工高处作业安全技术法律规范》(JGJ80-91)；本工程施工图纸；本工程施工组织设计。二、卸料平台搭设方式本工程为框剪结构，地上十八层，标准层的层高 3.n。根据施工需要，从三层楼面 开始，和晴轩、和雅轩这两栋楼每层须在建筑物外侧搭设四个卸料平台。现设计一种卸料平台搭设方式挑梁式钢管卸料平台。卸料平台构造尺寸分别如附图所 示。三、搭设和使用要求卸料平台杆件必须独立设置，不得与外架杆件连接。应在卸料平台的显眼位置设置限荷标识，限重为 1.%N 而 2。具体是：限载总重不能超过 8 :即 6 米钢管不能超过 30 根；4 米钢管不能超过 50 根；2.5 米钢管不能超过 80 根；整板夹板不能超过 40 块；杉木方 2 米长的不能超过 160 根。卸料平台搭设前应按要求在指定位置预埋短管、钢筋，砼结构强度应达到设计强度等级。搭设完毕应经过验收才能投入使用。验收标准参照《建筑施工扣件式钢管脚手架》 (JGJ130-21, 22 年版)8.1、8.2 的要求。卸料平台使用过程中应加强检查，发现严重变形应立即停止使用，并报主管工程师处理。卸料平台使用过程中严禁拆除任何杆件、扣件。当有六级及六级以上大风，雨、雾、 雪天应停止使用，雨、雪后上平台作业应注意防滑。在工字钢上要搭设立管的对应部位焊接固定插管立柱，在沿卸料平台的三个面设 2 mm 高的挡脚板，三个面设 1.2m 高的钢管栏杆。栏杆油红白相间的警示漆，并在栏杆 外挂设安全网。钢丝绳拉设到卸料平台的工字钢前头，拉设点距离外架 2.5m,以起到保护 作用。钢丝绳与挑梁、楼面梁的连接采纳巾 18 圆钢预埋在相应部位。搭设卸料平台处所留置的外架出入处采纳短钢管进行封闭，底面采纳脚手板封底。四、挑梁式钢管卸料平台4.1 材料准备卸料平台所用的钢管、扣件、竹串脚手板和其它材料均由租赁公司提供。单个卸料平台主要材料计划如下表：名称及规格用途总需用量备注18#工字钢（6m）挑梁2 根自制①20 钢筋悬挑梁预埋件4 个自制5m 钢管水平纵杆3 根租赁3.0m 钢管...
