医护对讲系统施工方案

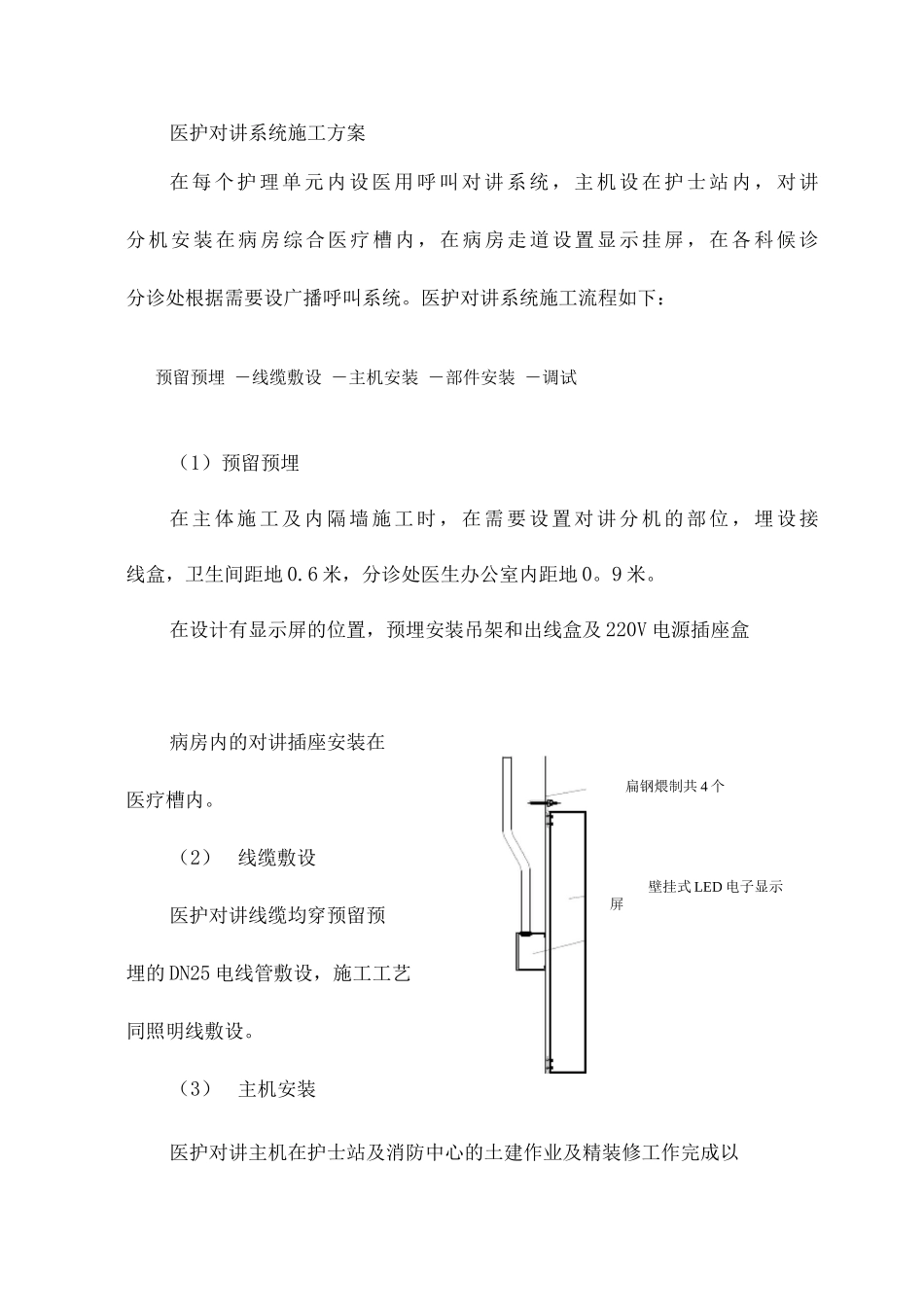

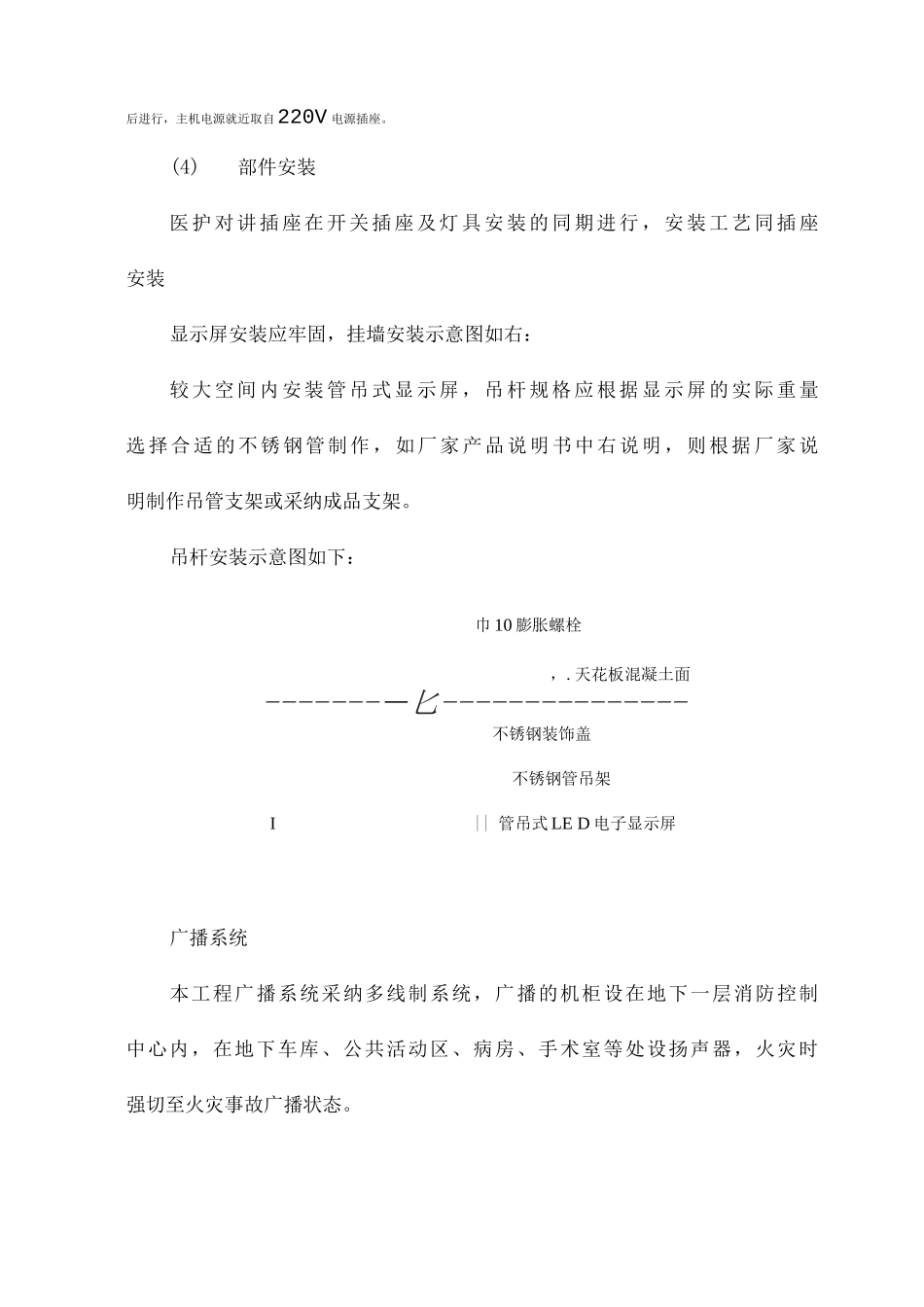

医护对讲系统施工方案在每个护理单元内设医用呼叫对讲系统，主机设在护士站内，对讲分机安装在病房综合医疗槽内，在病房走道设置显示挂屏，在各科候诊分诊处根据需要设广播呼叫系统。医护对讲系统施工流程如下：预留预埋 ―线缆敷设 ―主机安装 ―部件安装 ―调试（1）预留预埋在主体施工及内隔墙施工时，在需要设置对讲分机的部位，埋设接线盒，卫生间距地 0.6 米，分诊处医生办公室内距地 0。9 米。在设计有显示屏的位置，预埋安装吊架和出线盒及 220V 电源插座盒病房内的对讲插座安装在医疗槽内。（2）线缆敷设医护对讲线缆均穿预留预埋的 DN25 电线管敷设，施工工艺同照明线敷设。（3）主机安装医护对讲主机在护士站及消防中心的土建作业及精装修工作完成以扁钢煨制共 4 个壁挂式 LED 电子显示屏接线盒后进行，主机电源就近取自220V 电源插座。(4)部件安装医护对讲插座在开关插座及灯具安装的同期进行，安装工艺同插座安装显示屏安装应牢固，挂墙安装示意图如右：较大空间内安装管吊式显示屏，吊杆规格应根据显示屏的实际重量选择合适的不锈钢管制作，如厂家产品说明书中右说明，则根据厂家说明制作吊管支架或采纳成品支架。吊杆安装示意图如下：巾 10 膨胀螺栓，.天花板混凝土面-------―匕---------------不锈钢装饰盖不锈钢管吊架I|| 管吊式 LE D 电子显示屏广播系统本工程广播系统采纳多线制系统，广播的机柜设在地下一层消防控制中心内，在地下车库、公共活动区、病房、手术室等处设扬声器，火灾时强切至火灾事故广播状态。本工程的广播系统组成为:广播及控制末端、传输线路、节目调制前端、功率放大输出单元.广播系统施工流程：线缆敷设 —*广播末端安装 ―机房设备安装 —*系统调试(1)线缆敷设广播系统线路沿弱电线槽或钢管敷设，线缆类型如下：背景音乐、紧急广播线紧急广播信号线：NHRVB —2x1。5线槽安装和金属线管安装同强电，本方案不作阐述，线缆在土建及精装修作业基本完成以后方可施工，敷设时，中间不能有接头，如若必须有接头，必须置于线槽内，并在竣工图中做好记录，以便日后维护。(2)广播末端安装广播末端安装包括广播扬声器安装和广播控制器安装。扬声器分为吸顶式和壁挂式两种，安装示意图如下:扬声器装饰面板吸顶式扬声器安装挂墙式扬声器安装广播控制器安装与开关插座灯具安装同期进行，安装高度为距地 1.米。10.22。6 火灾自动报警及联动控制系统本工程消防报警及联动控制系统采纳集中...
