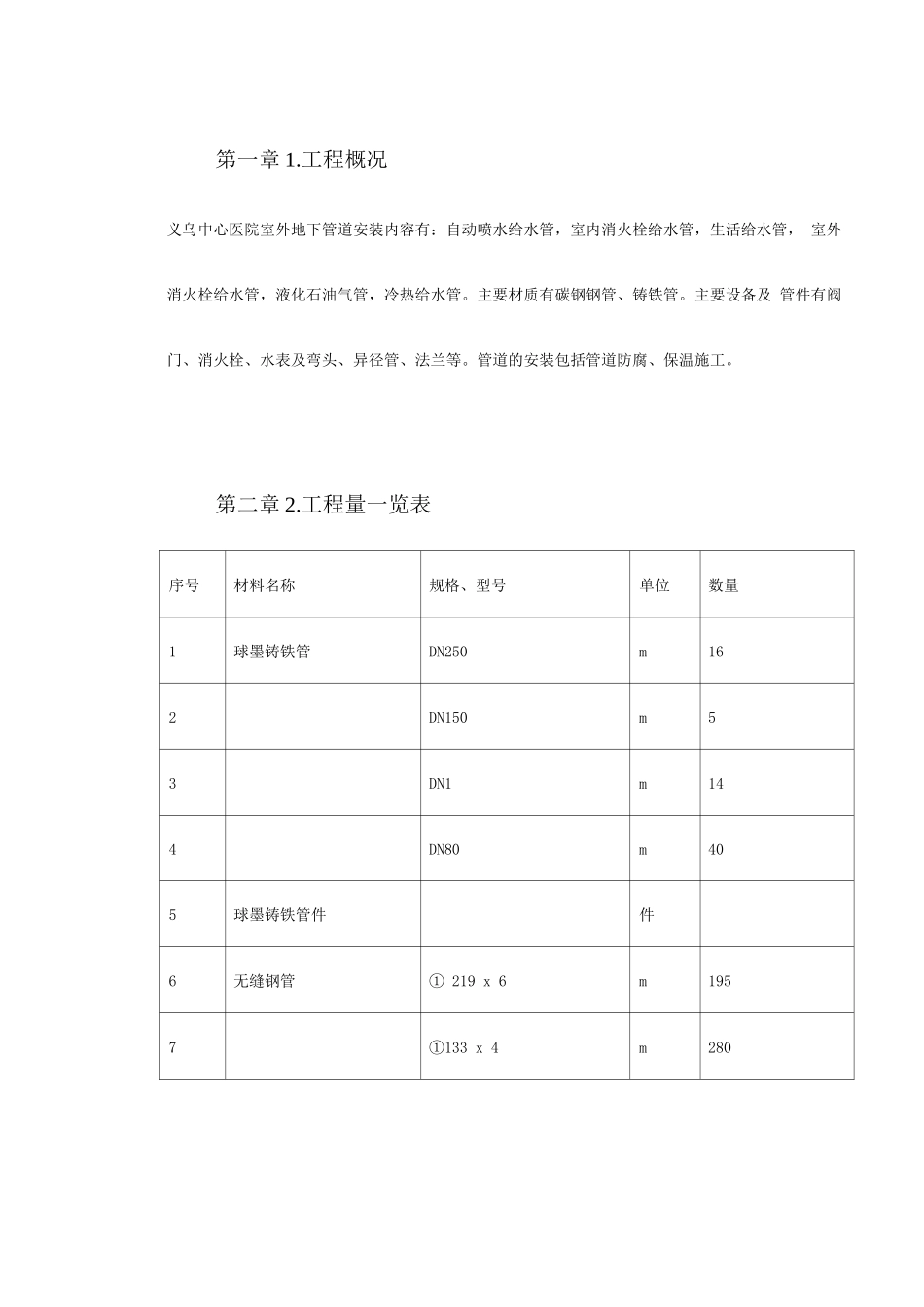

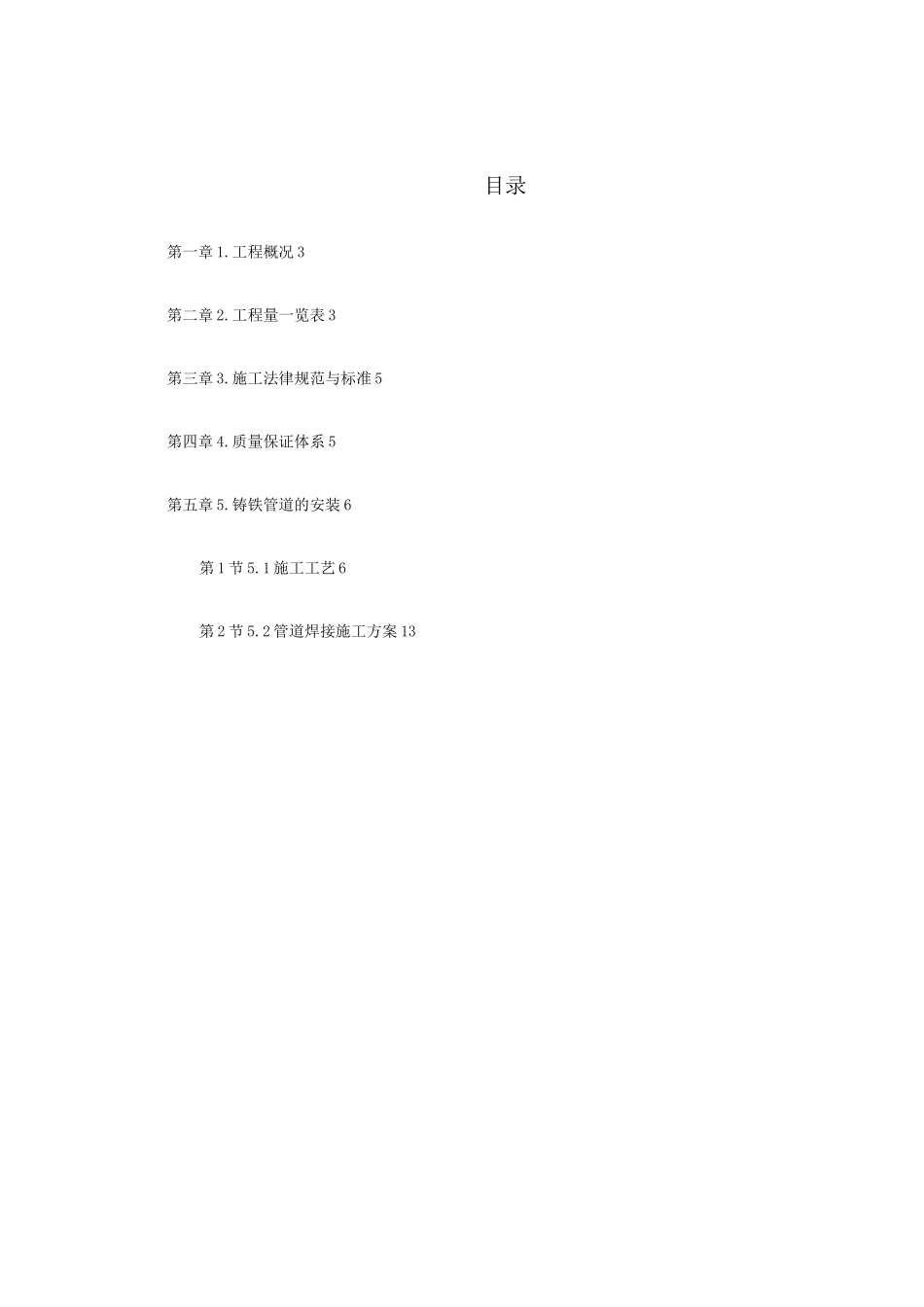

义乌医院管网管道安装施工方案目录第一章 1.工程概况 3第二章 2.工程量一览表 3第三章 3.施工法律规范与标准 5第四章 4.质量保证体系 5第五章 5.铸铁管道的安装 6第 1 节 5.1 施工工艺 6第 2 节 5.2 管道焊接施工方案 13第一章 1.工程概况义乌中心医院室外地下管道安装内容有：自动喷水给水管，室内消火栓给水管，生活给水管， 室外消火栓给水管，液化石油气管，冷热给水管。主要材质有碳钢钢管、铸铁管。主要设备及 管件有阀门、消火栓、水表及弯头、异径管、法兰等。管道的安装包括管道防腐、保温施工。第二章 2.工程量一览表序号材料名称规格、型号单位数量1球墨铸铁管DN250m162DN150m53DN1m144DN80m405球墨铸铁管件件6无缝钢管① 219 x 6m1957①133 x 4m2808① 108x4m9①89 x 4m31010①76 x 4m3611①56 x 3m12012焊接钢管DN1m1013DN80m314DN32m215DN20m2016蝶阀件2217闸阀件1818地上式消火栓DN1台1819消防泵结合器DN1套1520波纹补偿器件621水表DN80-250件8第三章 3.施工法律规范与标准1GBJ50235-97工业管道工程施工及验收法律规范（金属管道篇）2GBJ50236-98现场设备工业管道焊接工程施工及验收法律规范3GB50268-97给水排水管道工程施工及验收法律规范4GBJ242-82采暖与卫生工程施工及验收法律规范5S1、 S2、 S3国家给水排水标准图集6建筑安装工程质量检验评定标准第四章 4.质量保证体系瘢工班绅第五章 5.铸铁管道的安装第 1 节 5.1 施工工艺5.1.1 前期准备：(1)指派专人根据提供的施工现场范围内、水准点、原始资料、土建构筑物座标位置及纵横 轴线与管道直线位置的距离尺寸，并绘图作记录。(2)配合土建预埋预留。预埋管的座标，标高的尺寸必须与土建人员密切配合，特别是标 高数据，必须正确，避开偏差，并为今后顺利安装管道提供保证。5.1.2 管沟放线与开挖:（1）以先深后浅的原则，进行管线的放线测量与开挖。（2）根据提供的施工现场平面基准点原始资料，以及设计图纸的座标数据，使用钢盘尺、经 纬仪，测出管线的实际位置，在地面上打上木桩（中心桩），再在木桩上钉上中心钉，作为放 线的基准，并作出标记。其中心、桩位置与实际管线的直线位置，有参照距离尺寸（建成立参照 点）。（3）在管系转弯及分支处，也分别在地面上打上中心桩，钉上中心钉，并测出与相邻土建构 筑物纵横轴线的直线距离，绘图作出记录。（4）管沟开挖的断面形式及边坡，根据地下水位的情况按土质而宜，沟底...
