十人表决器plc课程设计

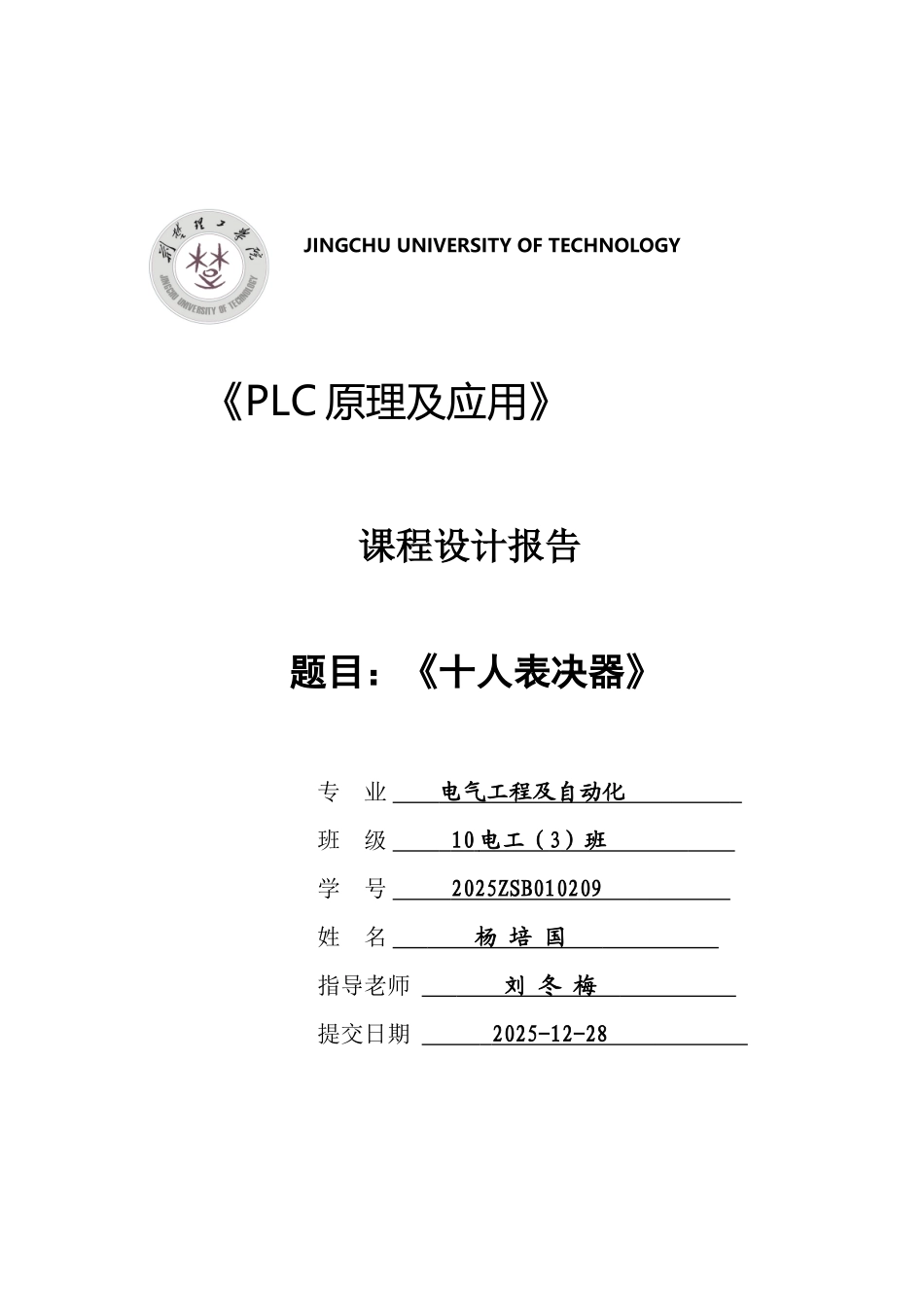

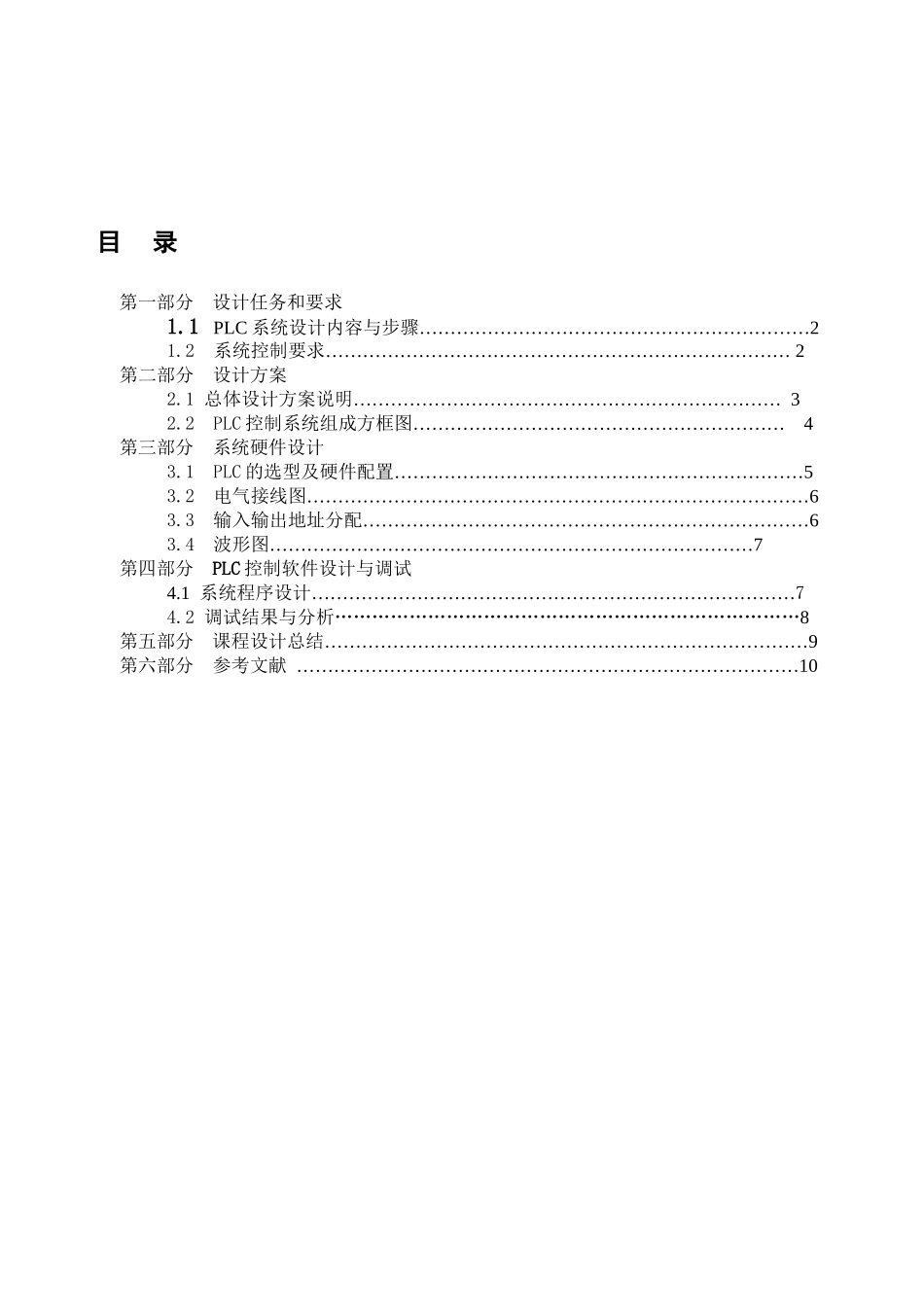

十人表决器plc 课程设计(11 页)Good is good, but better carries it.精益求精，善益求善。 《PLC 原理及应用》 课程设计报告 题目：《十人表决器》 专业 电气工程及自动化 班级 10 电工（ 3 ）班 学号 2025ZSB010209 姓名 杨 培 国 指导老师 刘 冬 梅 提交日期 2025-12-28 JINGCHU UNIVERSITY OF TECHNOLOGY目 录第一部分 设计任务和要求1.1 PLC………………………………………………………系统设计内容与步骤21.2………………………………………………………………… 系统控制要求2第二部分 设计方案2.1 …………………………………………………………… 总体设计方案说明32.2 PLC……………………………………………………控制系统组成方框图 4第三部分 系统硬件设计3.1 PLC 的选型及硬件配置…………………………………………………………53.2 ………电气接线图………………………………………………………………63.3 ……………………………………………………………输入输出地址分配…63.4 …………………………………………………………………波形图…7第四部分 PLC 控制软件设计与调试4.1 ……………………………………………………系统程序设计………………74.2 调试结果与分析…………………………………………………………………8 第五部分课程设计总结……………………………………………………………………9第六部分 参考文献 ………………………………………………………………………10第一部分 设计任务和要求1.1 PLC 系统设计内容与步骤PLC 课程设计主要步骤如下：分析被控对象的工艺条件和控制要求。被控对象是指受控的机械、电气设备、生产线或生产过程。在进行系统设计时，首先需要深化了解被控对象的特点、控制过程与要求等。确定被控对象与 PLC 之间的输入、输出关系。控制要求主要指控制系统的基本方式、应完成的动作等，同时要注意必要的保护和连锁等2、选择 I/O 设备。根据控制系统的功能要求，确定系统所需的输入、输出设备的具体型号、数量等。常用的输入设备有按钮、限位开关，传感器等；常用的输出设备有继电器、接触器、电磁阀等。3、选择 PLC 的型号。根据已选择的 I/O 设备，统计 I/O 点数，选择合适的 PLC 类型，在选择时要考虑所需机型的容量大小、I/O 模块种类及电源类型等。4、分配 I/O 点。只有分配 PLC 的 I/O 点后，方可...
