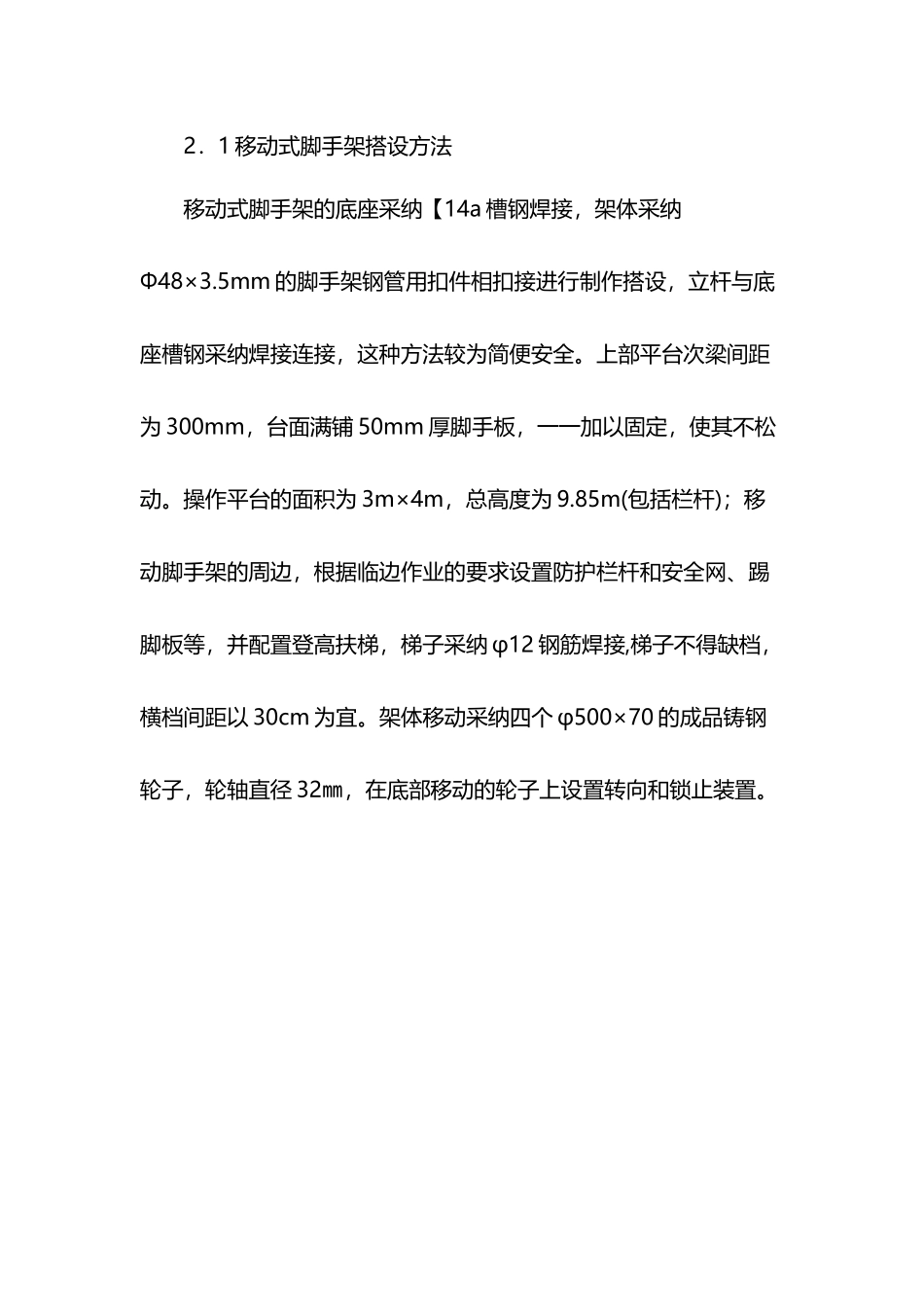

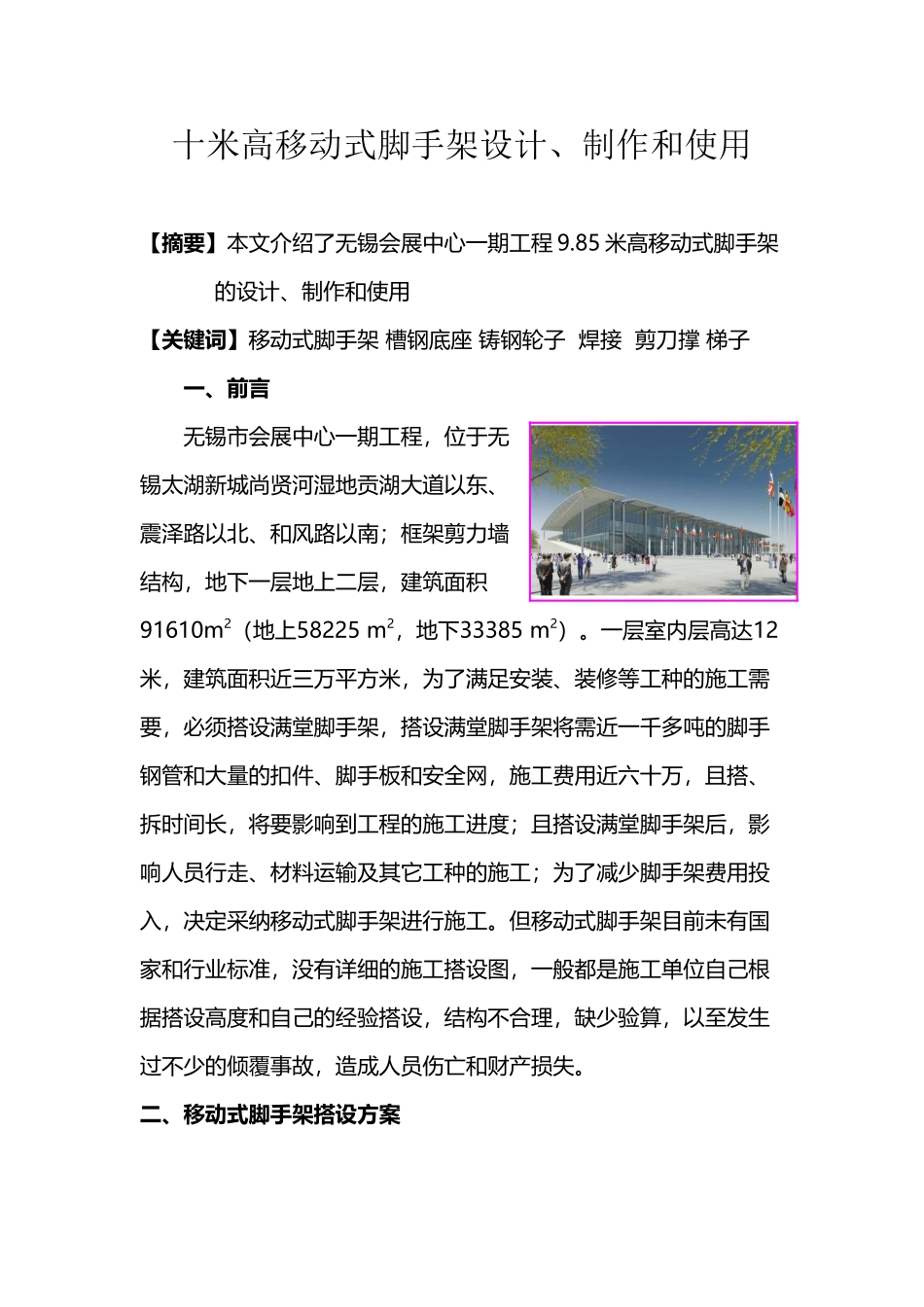

十米高移动式脚手架设计、制作和使用(12 页)Good is good, but better carries it.精益求精，善益求善。十米高移动式脚手架设计、制作和使用【摘要】本文介绍了无锡会展中心一期工程 9.85 米高移动式脚手架的设计、制作和使用【关键词】移动式脚手架 槽钢底座 铸钢轮子 焊接 剪刀撑 梯子一、前言无锡市会展中心一期工程，位于无锡太湖新城尚贤河湿地贡湖大道以东、震泽路以北、和风路以南；框架剪力墙结构，地下一层地上二层，建筑面积91610m2（地上58225 m2，地下33385 m2）。一层室内层高达12米，建筑面积近三万平方米，为了满足安装、装修等工种的施工需要，必须搭设满堂脚手架，搭设满堂脚手架将需近一千多吨的脚手钢管和大量的扣件、脚手板和安全网，施工费用近六十万，且搭、拆时间长，将要影响到工程的施工进度；且搭设满堂脚手架后，影响人员行走、材料运输及其它工种的施工；为了减少脚手架费用投入，决定采纳移动式脚手架进行施工。但移动式脚手架目前未有国家和行业标准，没有详细的施工搭设图，一般都是施工单位自己根据搭设高度和自己的经验搭设，结构不合理，缺少验算，以至发生过不少的倾覆事故，造成人员伤亡和财产损失。二、移动式脚手架搭设方案2．1 移动式脚手架搭设方法移动式脚手架的底座采纳【14a 槽钢焊接，架体采纳Φ48×3.5mm 的脚手架钢管用扣件相扣接进行制作搭设，立杆与底座槽钢采纳焊接连接，这种方法较为简便安全。上部平台次梁间距为 300mm，台面满铺 50mm 厚脚手板，一一加以固定，使其不松动。操作平台的面积为 3m×4m，总高度为 9.85m(包括栏杆)；移动脚手架的周边，根据临边作业的要求设置防护栏杆和安全网、踢脚板等，并配置登高扶梯，梯子采纳 φ12 钢筋焊接,梯子不得缺档，横档间距以 30cm 为宜。架体移动采纳四个 φ500×70 的成品铸钢轮子，轮轴直径 32㎜，在底部移动的轮子上设置转向和锁止装置。三、 移动式脚手架验算1、平台次梁计算取次梁间距为 300cm，次梁（均布荷载）计算简图见下图（1）先按均布荷载验算次梁次梁计算简图(均布荷载)次梁计算简图（集中荷载）得荷载设计值为：木铺板自重 220N/m2×0.30m×1.2=79.2N/m钢管自重 40N/m×1.2=48N/m施工活荷载 1000N/m2×0.30m×1.4=420N/m荷载设计值 =547.2N/m故弯矩为 M=1/8ql2=1/8×547.2×32=615.6N·m（2）按次梁承受集中荷载验算恒载为：木铺板自重 220N/m2×0.30m×1.2=79.2N/m钢管自重 40N/m×1.2=48...
