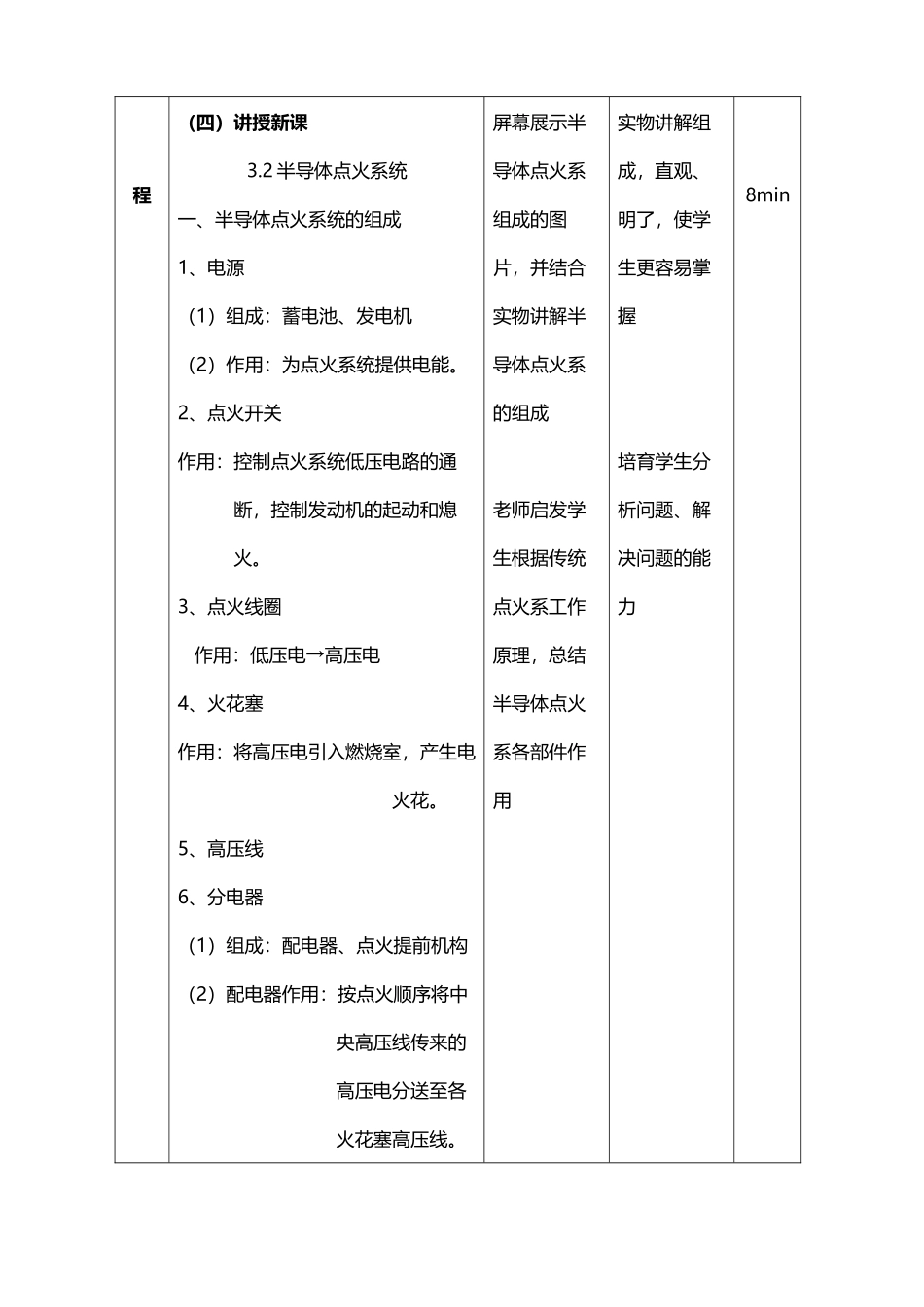

半导体点火系统教案(4 页)Good is good, but better carries it.精益求精，善益求善。学 校桓仁职教中心 学 科《汽车电气设备构造与维修》班 级汽车二年教 师李 田课 题第三章 点火系统 第二节 半导体点火系统教学目标知识目标掌握半导体点火系统的组成及工作原理能力目标培育学生分析总结问题、电路分析及理论联系实际的能力德育目标使学生养成勤于动脑、善于分析的学习习惯，培育刻苦钻研的学习精神。教 材分 析重点半导体点火系统的组成及工作原理难点半导体点火系统工作原理的分析课型新授课教法课件演示法、启发引导法、讲授法等课时一课时教具多媒体课件、自制教具教 学 内 容双边活动教 学 说 明时间教学过（一）组织教学（二）复习提问1、点火系统作用及种类？2、什么是传统点火系统？（三）导入新课由传统点火系缺点引入半导体点火系。师生互问好老师提问学生回答老师利用大提高学生注意力复习旧知为导新知根据图片及0.5min2.5min1min程（四）讲授新课3.2 半导体点火系统一、半导体点火系统的组成1、电源（1）组成：蓄电池、发电机（2）作用：为点火系统提供电能。2、点火开关作用：控制点火系统低压电路的通断，控制发动机的起动和熄火。3、点火线圈 作用：低压电→高压电4、火花塞作用：将高压电引入燃烧室，产生电火花。5、高压线6、分电器（1）组成：配电器、点火提前机构（2）配电器作用：按点火顺序将中央高压线传来的高压电分送至各火花塞高压线。屏幕展示半导体点火系组成的图片，并结合实物讲解半导体点火系的组成老师启发学生根据传统点火系工作原理，总结半导体点火系各部件作用实物讲解组成，直观、明了，使学生更容易掌握培育学生分析问题、解决问题的能力8min（3）点火提前机构作用：实现对点火时间教 学 内 容双边活动教 学 说 明时间教学过程的自动调整。7、信号发生器（传感器）作用：将汽车发动机曲轴旋转的角度或活塞在气缸中所处的位置转换成电信号，送到点火控制器。8、点火控制器（电子控制单元）作用：根据信号发生器送来的信号，控制点火线圈初级绕组电流的通断，以便点火线圈次级绕组产生高压电。二、半导体点火系统的工作原理初级电路（低压电路）路径：蓄电池+→电流表→点火开关→附加电阻→初级绕组→点火控制器→蓄电池-结合传统点火系，老师启发学生共同总结信号发生器与点火控制器的作用。老师利用多媒体演示电路图，启发引导学生分析总结半导体点火系的工作原理，并结...
